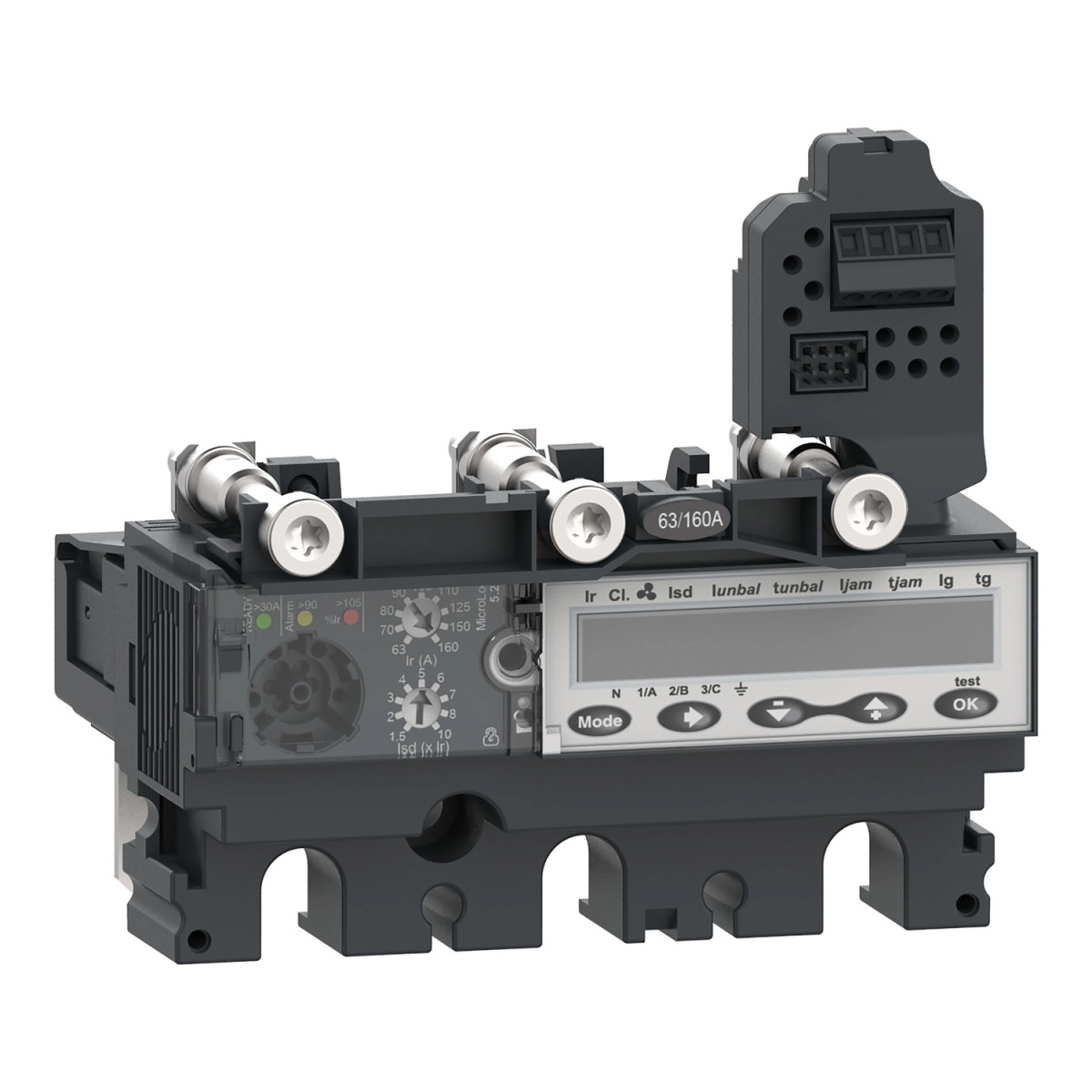

A Schneider Electric ComPacT NSX (2021) - C1635E160 kioldóegység egy professzionális elektronikus védelmi megoldás, amely tökéletesen illeszkedik az NSX160/250 megszakítókhoz. Ez a MicroLogic 5.2 E típusú kioldóegység kifejezetten 3P3d (háromfázisú, három védett pólus) kialakítással rendelkezik és 160A névleges áramerősségre lett kalibrálva.
A termék intelligens védelmi funkciókat kínál, amelyek között megtalálható az L (túlterhelés elleni védelem), S (rövid késleltetésű zárlati védelem) és I (pillanatnyi zárlati védelem) típusú védelem is. Ezek a LSI funkciók együttesen biztosítják a teljes körű védelmet az elektromos hálózat számára. Különösen hasznos tulajdonsága a beépített energiamérő (energy meter), amely lehetővé teszi a fogyasztás nyomon követését és az energiahatékonyság optimalizálását. A kioldóegység üzemi feszültsége 690V AC 50/60 Hz, így széles körű ipari alkalmazásra alkalmas.
A C1635E160 kioldóegység rendkívül sokoldalúan beállítható. A túlterhelési védelem (Ir) 9 különböző beállítással rendelkezik a 63-160A tartományban, míg a hosszú idejű késleltetés (tr) 15-400 másodperc között állítható 1,5xIr esetén. A rövid idejű zárlati védelem (Isd) szintén 9 különböző beállítással konfigurálható, 1,5-10xIr tartományban, a hozzá tartozó késleltetés (tsd) pedig 0-0,4 másodperc között változtatható. A pillanatnyi zárlati védelem (Ii) 1,5-15xIn közötti értékre állítható. További előnyt jelent a termék termikus memóriája, amely 20 percig megőrzi az adatokat kioldás előtt és után is.
A kioldóegység fejlett kijelző és jelzőrendszerrel van felszerelve. Az LCD kijelző mellett színes LED-ek jelzik a működési állapotot: zöld villogó LED a készenléthez, piros LED a 105%-os túlterheléshez, narancssárga LED a 90%-os túlterheléshez. A készülék kiterjedt kommunikációs képességekkel rendelkezik, amelyek tartalmazzák az energiamérést, védelmi és riasztási beállításokat, időbélyeggel ellátott előzményeket és eseménytáblákat, pillanatnyi és igény szerinti értékeket, karbantartási indikátorokat, teljesítményminőségi adatokat, és maximum/minimum értékeket. Mindezek az adatok rögzíthetők és elemezhetők a megfelelő üzemeltetés érdekében.
A Schneider Electric ComPacT NSX - C1635E160 kioldóegység megfelel az EN/IEC 60947-2 szabványnak, II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatú környezetben is használható. Az IP40-es védettség biztosítja a megbízható működést, még porral szennyezett környezetben is. A termék üzemi hőmérsékleti tartománya -25°C és +70°C között van, míg tárolási hőmérséklete -40°C és +85°C között megengedett. A C1635E160 típusú kioldóegység frissíthető, így hosszú távú használatra és folyamatos fejlesztésre alkalmas, ami növeli a beruházás értékét és élettartamát.
Schneider Electric ComPacT NSX (2021) - C1635E160 - Kioldóegység MicroLogic 5.2 E NSX 160/250 megszakítóhoz, elektronikus, beállítás 160A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Termékcsalád típusa: ComPacT NSX100...250
Termék vagy alkatrész típusa: Kioldóegység
Kioldóegység neve: MicroLogic 5.2 E
Kioldóegység technológiája: Elektronikus
Kompatibilitás: ComPacT NSX160, ComPacT NSX250
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Kioldóegység védelmi funkciók: LSI
Védelmi típusok:
L: túlterhelés elleni védelem (hosszú idejű)
S: rövid idejű zárlati védelem
I: pillanatnyi zárlati védelem
Kioldóegység névleges árama: 160 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Kiegészítő jellemzők
Hosszú idejű kioldási áram beállítási típus Ir (termikus védelem): Állítható 9 fokozatban
Hosszú idejű védelem kioldási áram beállítási tartomány [Ir]: 63...160 A
Hosszú idejű védelem késleltetési beállítási típusa tr: Állítható
Hosszú idejű védelem késleltetés beállítási tartomány [tr]:
15...400 s 1,5 x Ir esetén
0,35...11 s 7,2 x Ir esetén
0,5...16 s 6 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási áram beállítási típus Isd: Állítható 9 fokozatban
Rövid idejű védelem kioldási áram beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid idejű védelem késleltetési beállítási típus tsd: Állítható
Rövid idejű védelem késleltetés beállítási tartomány [tsd]:
0...0,4 s I²t=ki
0,1...0,4 s I²t=be
Pillanatnyi védelem kioldási áram beállítási típus Ii: Állítható
Pillanatnyi védelem kioldási áram beállítási tartomány [Ii]: 1,5...15 x In
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Van
Helyi jelzés:
Villogó LED (zöld): üzemkész állapot
LED 105 % Ir (piros): túlterhelés
LED 90 % Ir (narancs): túlterhelés
Kijelző típusa: LCD kijelző
Mérési típus: Energiamérő
Adatkommunikáció:
Energia mérés
Védelmi és riasztási beállítások
Időbélyeggel ellátott előzmények és esemény táblák
Pillanatnyi és igény szerinti értékek
Karbantartási indikátorok
Igény áram és teljesítmény
Teljesítmény minőség
Maximum/minimum értékek
Elektromos adatrögzítés: Karbantartási indikátorok
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelmi osztály: II. osztály
Szennyezési fokozat: 3 (megfelel az IEC 60947-1 szerint)
IP védettségi fokozat: IP40 (megfelel az IEC 60529 szerint)
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
