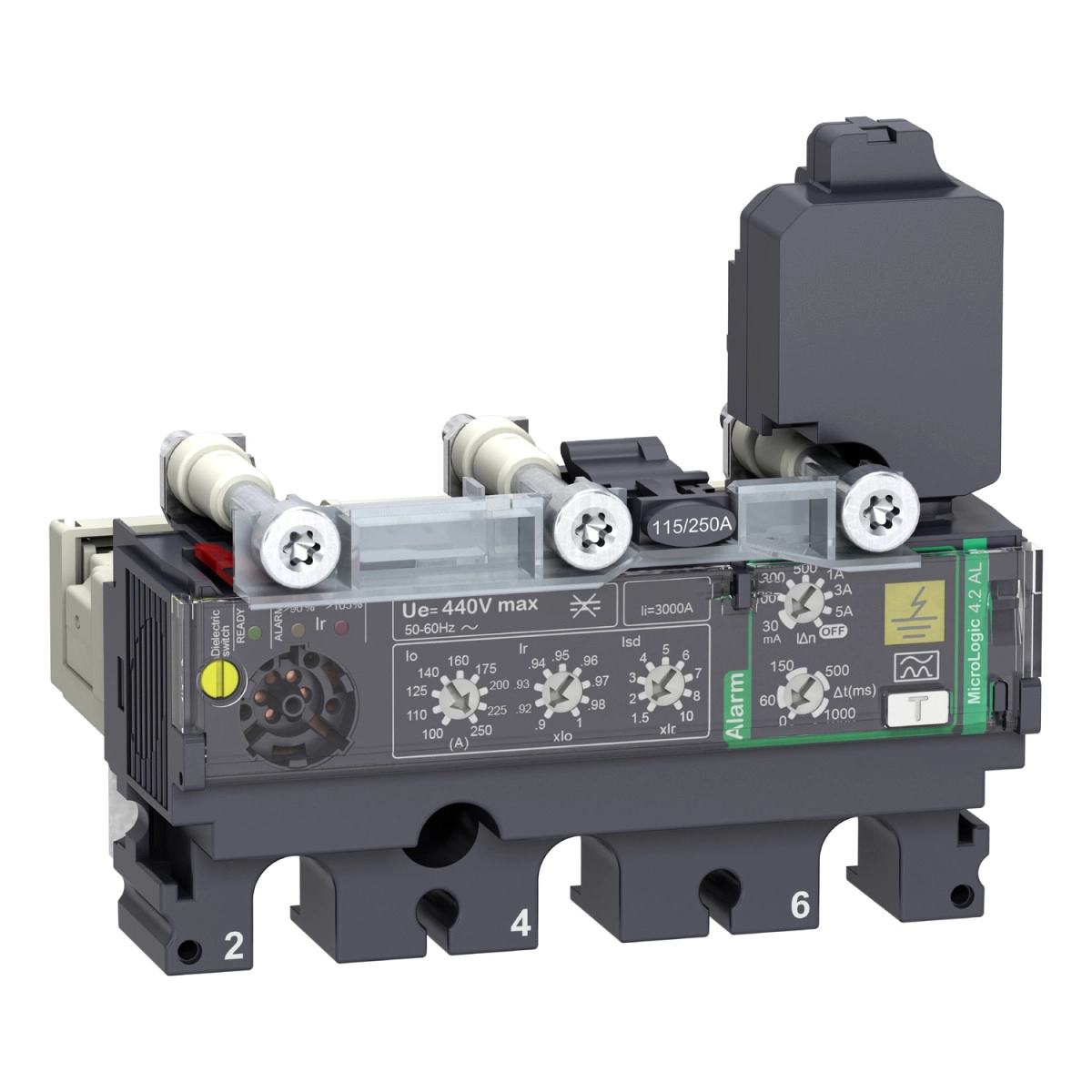

A Schneider Electric ComPacT NSX sorozat C1634A160 típusszámú MicroLogic Vigi 4.2AL kioldóegysége a legmagasabb szintű védelmet biztosítja a villamos hálózatok számára. Ez a 160 amper névleges árammal rendelkező, elektronikus működésű komponens kifejezetten a ComPacT NSX160 és ComPacT NSX250 megszakítókhoz lett tervezve, 3 pólusú kivitelben.
A MicroLogic 4.2AL kioldóegység a túlterhelésvédelem mellett fejlett rövidzárlat-védelmet is biztosít, LSoI védelmi funkciókkal felszerelve: L a túlterhelésvédelem (long time) funkciót jelöli, So a késleltetett rövidzárlat elleni védelmet (short time short-circuit protection) fix késleltetéssel, míg az I az azonnali rövidzárlat elleni védelmet (instantaneous short-circuit protection) jelenti. A berendezés különlegessége a beépített földzárlat figyelés funkció, amely riasztást ad földzárlat esetén, így időben felismerhető a potenciális veszélyforrás. A készülék az A osztályú földzárlat-védelemnek megfelelő kialakítású, tehát mind a váltakozó áramú, mind a lüktető egyenáramú hibaáramok ellen védelmet nyújt.
A készülék rugalmas beállítási lehetőségeket kínál: a hosszú idejű védelmi kioldás (Ir) 9 különböző fokozatban állítható 63-160 A között, míg a rövid idejű védelmi kioldás (Isd) 1,5-10-szeres Ir tartományban választható. Az azonnali rövidzárlati védelmi szint (Ii) fix, 2400 A értékre állított. A földzárlat-érzékenység (IΔn) széles tartományban, 0,03 A és 5 A között 7 különböző értékre állítható, valamint a kioldási késleltetés is testreszabható 0 ms és 1 s közötti időtartamban. Különleges tulajdonsága, hogy a földzárlat-védelmi funkció a IΔn forgókapcsoló segítségével ki is kapcsolható, ha az adott alkalmazás ezt megkívánja.
A MicroLogic 4.2AL többféle helyi jelzéssel is rendelkezik: a zöld villogó LED jelzi az üzemkész állapotot, míg a piros és narancssárga LED-ek a terhelés mértékét mutatják (105% Ir, illetve 90% Ir), a sárga színjelzés pedig a maradékáramot jelzi. A készülék rendelkezik termikus memóriával is, amely 20 percig megőrzi az állapotát kioldás előtt és után, így a többszörös túlterhelési eseményeket is megfelelően kezelni tudja.
A kioldóegység 440 V AC 50/60 Hz névleges feszültségen működik, és IP40 védelmi fokozattal rendelkezik az IEC 60529 szabvány szerint. Széles működési hőmérséklet-tartománya (-25...70°C) lehetővé teszi használatát különböző környezeti feltételek mellett. Megfelel az EN/IEC 60947-2 szabványnak, és II-es érintésvédelmi osztályú. A C1634A160 típusú MicroLogic Vigi 4.2AL kioldóegység rögzítési módja fix, így a beépítés után stabil, megbízható működést biztosít az elektromos elosztórendszerekben.
Schneider Electric ComPacT NSX (2021) - C1634A160 - Kioldóegység MicroLogic 4.2 AL NSX 160/250 megszakítóhoz, elektronikus, beállítás 160A, 3P3d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Termékcsalád részletesen: ComPacT NSX100...250
Termék vagy komponens típusa: Kioldóegység
Kioldóegység neve: MicroLogic 4.2 AL
Kioldóegység technológiája: Elektronikus
Kompatibilitás: ComPacT NSX160, ComPacT NSX250
Alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Védelmi funkciók
Kioldóegység védelmi funkciói: LSoI
Védelem típusa:
L: túlterhelés elleni védelem (hosszú késleltetésű)
So: rövidzárlat elleni védelem fix késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges árama: 160 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Kiegészítő funkciók
Hosszú idejű kioldás beállítás típusa Ir (termikus védelem): Állítható 9 fokozatban
Hosszú idejű védelem kioldási beállítási tartománya [Ir]: 63...160 A
Hosszú idejű védelem késleltetési beállítás típusa tr: Fix
Hosszú idejű védelem késleltetés beállítási tartománya [tr]:
11 s 7,2 x Ir-nél
16 s 6 x Ir-nél
400 s 1,5 x Ir-nél
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: Állítható
Rövid idejű védelem kioldási beállítási tartománya [Isd]: 1,5...10 x Ir
Rövid idejű védelem késleltetési beállítás típusa tsd: Fix
Pillanatnyi védelem kioldási beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartománya [Ii]: 2400 A
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztálya: A osztály
Földzárlat védelem érzékenység beállítás típusa IΔn: Állítható
Földzárlat védelem érzékenység beállítási tartománya [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Földzárlat védelem speciális üzemmód: KI a IΔn forgókapcsoló használatával
Földzárlat védelem időkésleltetés beállítási típusa Δt: Állítható
Földzárlat védelem időkésleltetés beállítási tartománya [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Zóna szelektív reteszelés ZSI: Nélküle
Jelzések
Helyi jelzések:
Villogó LED (zöld) az üzemkész állapotra
LED 105% Ir (piros) túlterhelésre
LED 90% Ir (narancssárga) túlterhelésre
Színjelzés (sárga) maradékáramra
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védelmi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tárolás során: -40...85 °C
