A Schneider Electric ComPacT NSX100S megszakítója a nagy teljesítményű áramkörvédelmi eszközök professzionális szegmenséből származik. Ez a C10S2TM063 típusjelű kismegszakító speciálisan AC/DC hálózatokban történő használatra lett tervezve, ami kivételes rugalmasságot biztosít a különböző villamos installációs környezetekben. A 2 pólusú kialakítás 2 védett pólussal (2P2d) és 63 A névleges áramerősséggel rendelkezik, ami ideálissá teszi közepes méretű ipari és kereskedelmi elosztóhálózatokban történő alkalmazásra.
A ComPacT NSX100S kismegszakító kiemelkedő megszakítóképességgel rendelkezik: 70 kA 415 VAC feszültségen, ami a legmagasabb biztonsági követelményeknek is megfelel. Többféle hálózati környezetben is használható, mivel 220/240 V AC hálózaton 100 kA, 380/415 V AC esetén 70 kA, 440 V AC-nál 65 kA, 500/525 V AC-nál 35 kA, míg 660/690 V AC mellett 10 kA megszakítóképességgel rendelkezik. Egyenáramú rendszerekben is kiválóan helytáll: 250 V DC esetén 100 kA, valamint 500 V DC feszültségen (2 pólusnál sorba kötve) szintén 100 kA megszakítóképesség jellemzi. A terméket az IEC 60947-2 szabványnak megfelelően tervezték és tesztelték.
A beépített TMD (termikus-mágneses) kioldóegység kettős védelmet biztosít: túlterhelés ellen termikus (L) és rövidzárlat ellen mágneses (I) védelemmel. A túlterhelésvédelem fix 1 × In értékre van beállítva, míg a rövidzárlati védelem szintén fix, 500 A értékre. A kapcsoló működtetése mechanikusan, karos (toggle) módon történik. A megszakító fix rögzítésű, előlapra szerelhető, méretei: 70 mm szélesség, 161 mm magasság és 86 mm mélység. Az eszköz IP40 védettségű az IEC 60529 szerint, és IK07 ütésállósággal rendelkezik az IEC 62262 szabványnak megfelelően.
A ComPacT NSX100S kismegszakító rendkívül robusztus, 20 000 mechanikai működtetési ciklusra tervezett élettartammal rendelkezik. Villamos élettartama 277 V-on In/2 terheléssel 20 000 kapcsolás, illetve teljes névleges terheléssel (In) 10 000 kapcsolás. Kiemelendő még a termék szigetelési jellemzői: 750 V névleges szigetelési feszültség és 8 kV impulzus-állóság. Működési hőmérséklettartománya kifejezetten széles: -25 °C-tól +70 °C-ig terjedhet, ami alkalmassá teszi szélsőséges környezetben történő használatra is. A telepítés rugalmasságát növeli, hogy vízszintesen és függőlegesen egyaránt beépíthető, csatlakoztatása pedig előlapról mind alul, mind felül megoldható.

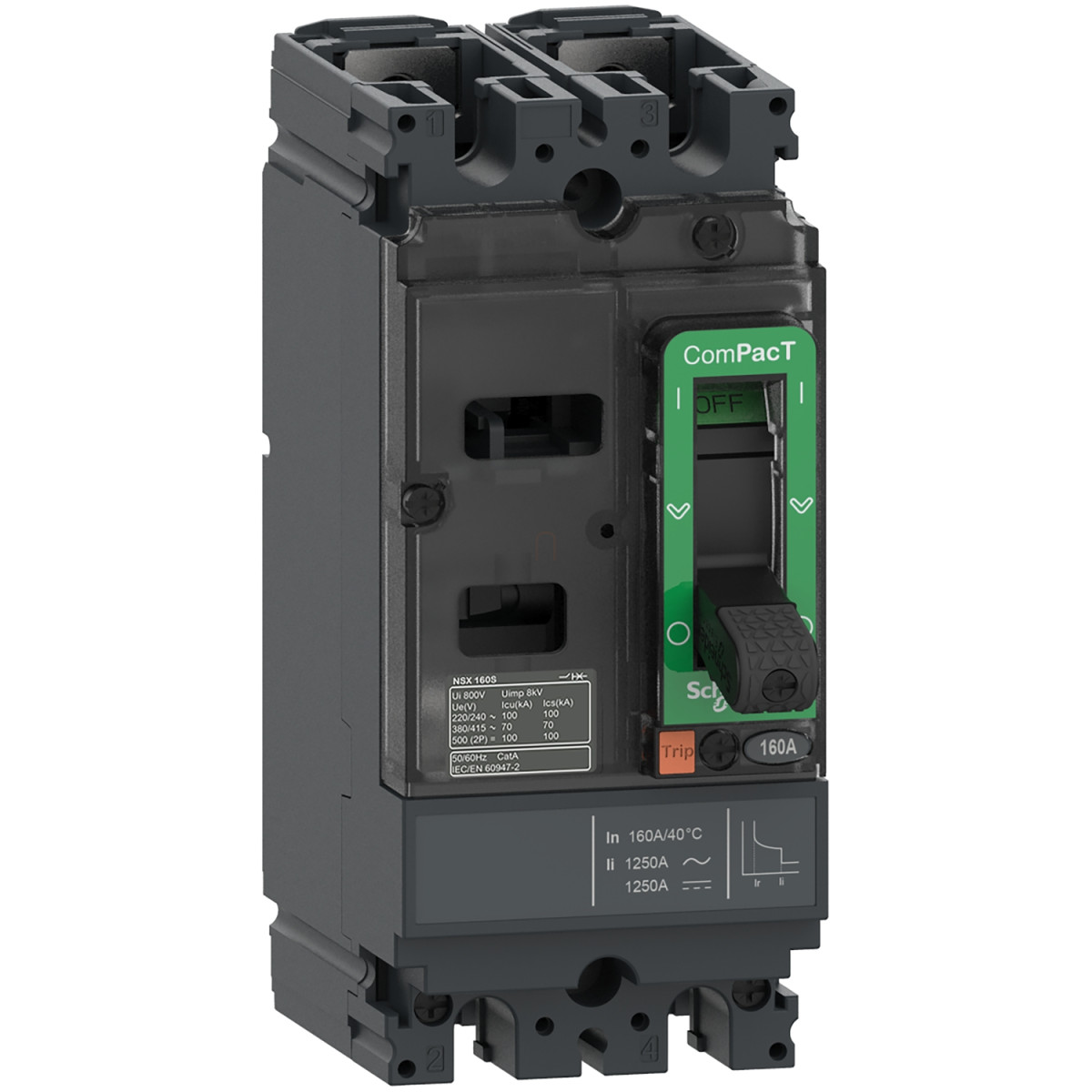

Schneider Electric ComPacT NSX (2021) - C10S2TM063 - Megszakító NSX100S AC/DC, 70 kA 415 VAC, TMD kioldóegység 63 A, 2P2d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100S
Termék vagy komponens típusa: Megszakító
Alkalmazás: Elosztás
Villamos jellemzők
Pólusok leírása: 2P
Védett pólusok leírása: 2D
Névleges áram: 63 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz, 500 V DC
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, az EN/IEC 60947-2 szabványnak megfelelően
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 100 kA Icu 220/240 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
35 kA Icu 500/525 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
100 kA Icu 250 V DC 1 pólus esetén, az IEC 60947-2 szerint
100 kA Icu 500 V DC 2 pólus sorba kötve, az IEC 60947-2 szerint
100 kA Icu 500 V DC 2P esetén, az IEC 60947-2 szerint
Megszakítóképesség kód: S 70 kA 415 V AC
Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológia: Termikus-mágneses
Kioldóegység védelmi funkciók: LI
Működtetés típusa: Karos
Megszakító rögzítési mód: Fix
Védelmi típus: L: túlterhelés védelem (termikus), I: rövidzárlat védelem (mágneses)
Kioldóegység névleges árama: 63 A 40 °C-on
Hosszú késleltetésű kioldás beállítás típusa Ir (termikus védelem): Fix
Hosszú késleltetésű védelem kioldási tartomány [Ir]: 1 x In
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix
Pillanatnyi védelem kioldás beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási tartomány [Ii]: 500 A
Földzárlat védelem: Nélkül
Mechanikai jellemzők
Szélesség (Sz): 70 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 20000 ciklus 277 V In/2 esetén, 10000 ciklus 277 V In esetén
Teljesítmény disszipáció pólusonként: 8,61 W
Rögzítési felület: Hátlap
Rögzítési pozíció: Vízszintes és függőleges, Hátlapra fektetve
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozási távolság: 35 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Villamos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fokozat: 3, az IEC 60664-1 szerint
IP védettségi fokozat: IP40, az IEC 60529 szerint
IK védettségi fokozat: IK07, az IEC 62262 szerint
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m leértékelés nélkül, 2000 m...5000 m leértékeléssel
