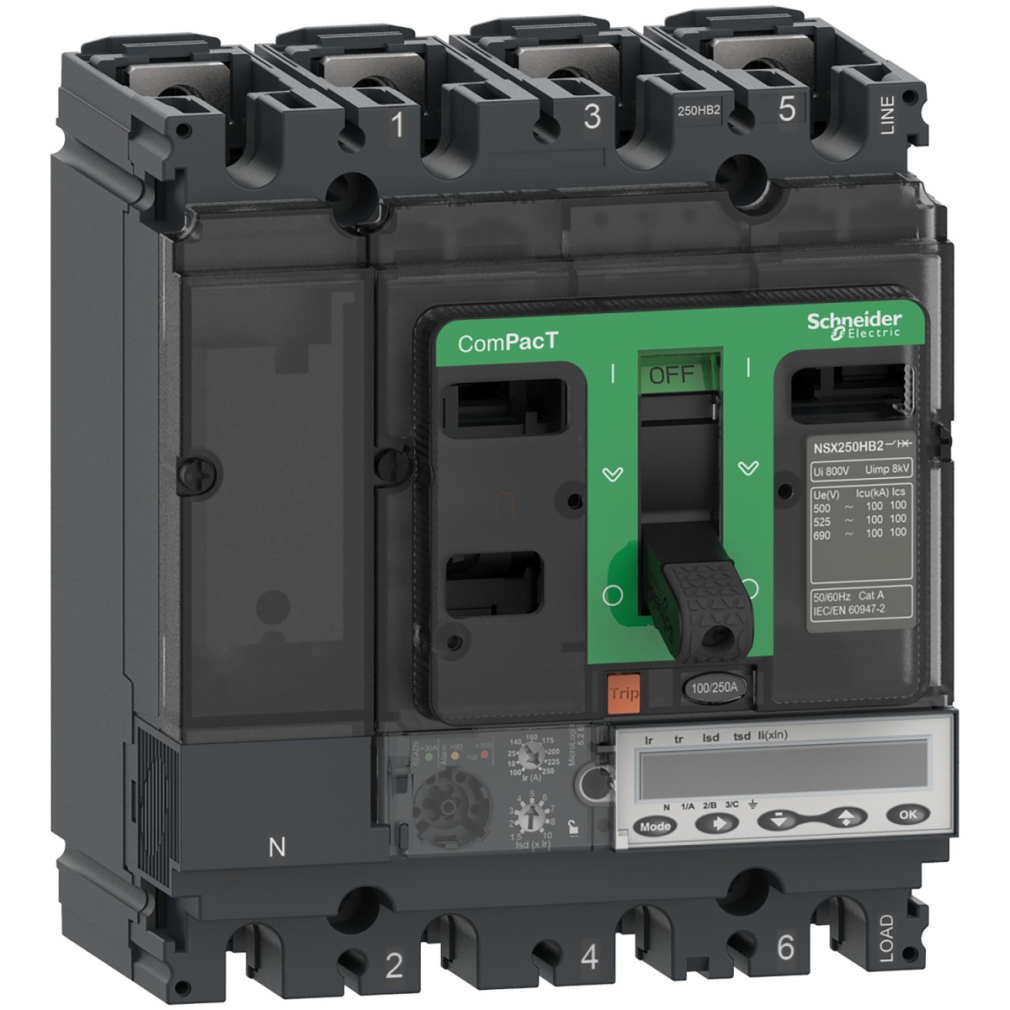

A Schneider Electric ComPacT NSX100R (C10R45E100) megszakító egy csúcstechnológiás védelmi eszköz, amely elsősorban ipari és kereskedelmi elosztóhálózatokban való használatra készült. Ez a 4 pólusú megszakító kiváló minőségű, megbízható védelmet nyújt a villamos rendszerek számára a túlterhelés és rövidzárlat ellen.
A ComPacT NSX100R megszakító kiemelkedő szakítóképességgel rendelkezik, amely 200 kA-t ér el 415 V AC feszültségen, ami lehetővé teszi a biztonságos használatot még a legigényesebb ipari környezetekben is. A megszakító négy védett pólussal (4D) rendelkezik, amelyek több különböző konfigurációban használhatók: 3D + OSN, 3D + N/2, vagy tisztán 3D elrendezésben. A névleges áramerőssége 100 A (40 °C-on), névleges üzemi feszültsége pedig 690 V AC 50/60 Hz. Az eszköz EN/IEC 60947-2 szabványnak megfelelő leválasztási funkcióval is rendelkezik, ami növeli a rendszer biztonságát és kezelhetőségét.
A megszakító modern MicroLogic 5.2 E elektronikus kioldóegységgel van felszerelve, amely LSI (hosszú késleltetésű, rövid késleltetésű és pillanatnyi) védelmi funkciókat kínál. Az Ir hosszú késleltetésű védelem beállítási tartománya 40-100 A között állítható, 9 különböző beállítással. A rövid késleltetésű védelemnél (Isd) 1,5-10 x Ir tartományban, szintén 9 beállítás választható. A pillanatnyi kioldás (Ii) 1,5-15 x In tartományban állítható. A hosszú késleltetésű védelemnél a késleltetési idő (tr) 15-400 s között állítható 1,5 x Ir áramnál, míg 6 x Ir áramnál 0,5-16 s közötti értékek választhatók. A semleges vezeték védelme többféle módon konfigurálható: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN) vagy védelem nélkül (3D). A megszakító 20 perces termikus memóriával rendelkezik kioldás előtt és után.
A ComPacT NSX100R fejlett kommunikációs és jelzőrendszerrel is el van látva. Az LCD kijelzőn keresztül különböző mérési értékek érhetők el, beleértve a pillanatnyi és igényelt értékeket, védelmi és riasztási beállításokat, energiamérést, karbantartási jelzőket, maximum/minimum értékeket, időbélyeggel ellátott eseményeket és teljesítményminőségi adatokat. A helyi jelzések között található egy villogó zöld LED a működésre kész állapotra, valamint piros (105% Ir) és narancssárga (90% Ir) LED-ek a túlterhelés jelzésére.
A megszakító szerelése egyszerű, rögzített kivitelben készül, és mind vízszintes, mind függőleges helyzetben felszerelhető. A készülék méretei: szélesség 140 mm, magasság 161 mm, mélység 86 mm, nettó súlya 2,4 kg. Környezeti paraméterek tekintetében a megszakító -25...70 °C közötti üzemi hőmérséklettartománnyal, IP40 védettséggel és IK07 ütésállósággal rendelkezik, valamint 0-2000 m tengerszint feletti magasságig teljesítménycsökkenés nélkül használható.
Schneider Electric ComPacT NSX (2021) - C10R45E100 - Megszakító NSX100R, 200 kA 415 VAC, MicroLogic 5.2 E kioldóegység 100 A, 4P4d műszaki adatok
Fő adatok
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100R
Termék vagy komponens típusa: Megszakító
Alkalmazás: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + OSN, 3D + N/2, 3D
Semleges vezeték pozíciója: Bal
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Megszakító képességek
Megszakító képesség: 200 kA Icu 220/240 V AC 50/60 Hz esetén (IEC 60947-2 szerint), 200 kA Icu 380/415 V AC 50/60 Hz esetén (IEC 60947-2 szerint), 200 kA Icu 440 V AC 50/60 Hz esetén (IEC 60947-2 szerint), 80 kA Icu 500 V AC 50/60 Hz esetén (IEC 60947-2 szerint), 65 kA Icu 525 V AC 50/60 Hz esetén (IEC 60947-2 szerint), 45 kA Icu 660/690 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
Megszakító képesség kódja: R 200 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 5.2 E
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciók: LSI
Védelem típusa: L: túlterhelés elleni védelem (hosszú késleltetés), S: rövid késleltetésű rövidzárlat elleni védelem, I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges értéke: 100 A 40 °C-on
Hosszú késleltetésű védelmi beállítási tartomány [Ir]: 40...100 A, 9 beállítással
Hosszú késleltetésű védelem késleltetési ideje [tr]: 15...400 s 1.5 x Ir esetén, 0.5...16 s 6 x Ir esetén, 0.35...11 s 7.2 x Ir esetén
Semleges vezeték védelmi beállítása: 0.5 x Ir (3D + N/2), 1 x Ir (4D), 1.6 x Ir (3D + OSN), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelmi beállítási tartomány [Isd]: 1.5...10 x Ir, 9 beállítással
Rövid késleltetésű védelem késleltetési tartománya [tsd]: 0...0.4 s I²t=off, 0.1...0.4 s I²t=on
Pillanatnyi védelmi beállítási tartomány [Ii]: 1.5...15 x In
Fizikai jellemzők
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Nettó tömeg: 2.4 kg
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fok: 3, megfelel az IEC 60664-1 szabványnak
IP védettség: IP40 az IEC 60529 szerint
IK védettség: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemeltetési magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel
