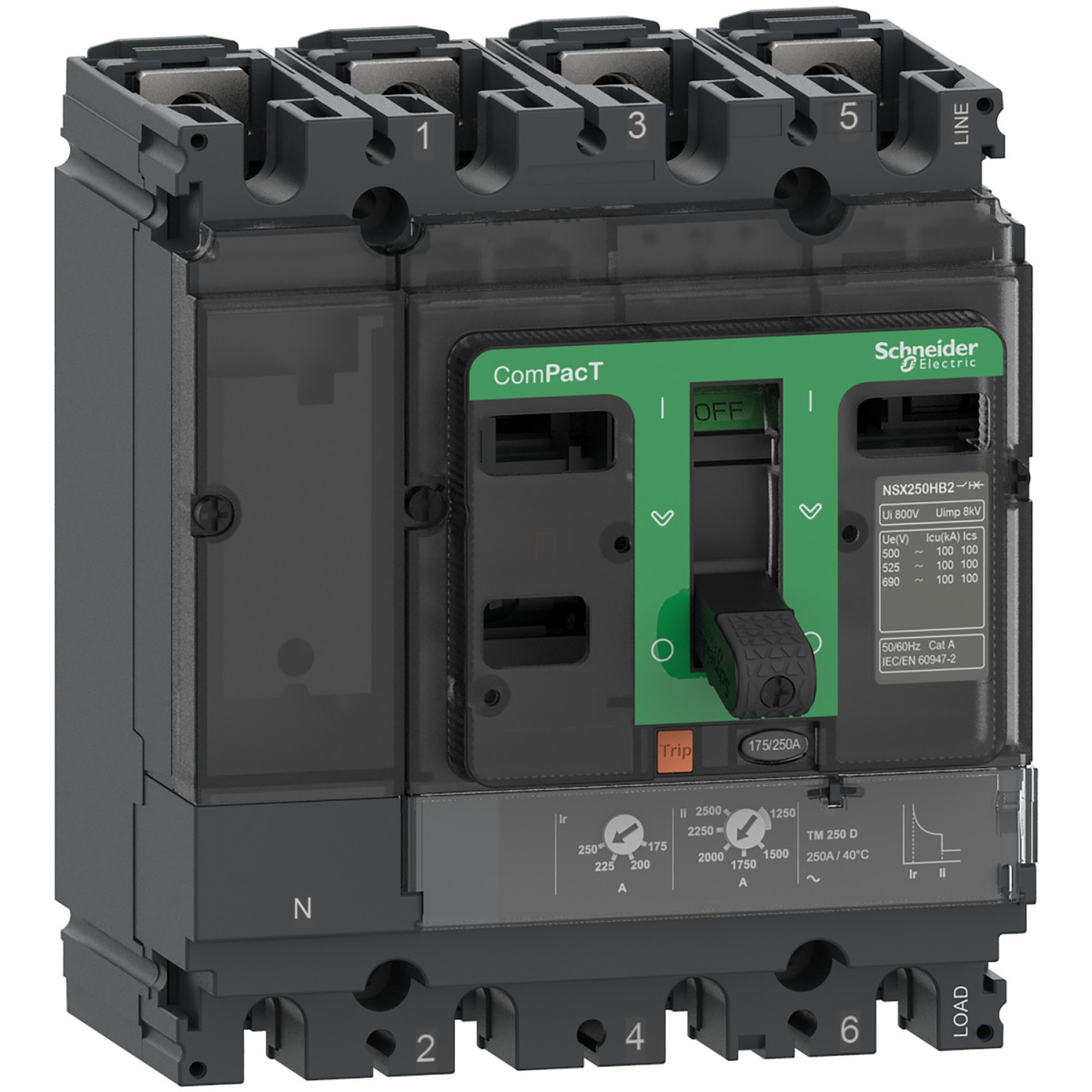

A Schneider Electric ComPacT NSX100F megszakítója egy rendkívül megbízható és sokoldalú védelmi megoldás villamossági elosztórendszerekhez. Ez a 4 pólusú kivitelű (4P) kompakt megszakító 3 fázis védelmét biztosítja, ahol a semleges vezető nem védett (3D konfigurációban). A C10F6TM100 cikkszámú termék 36 kA megszakítási kapacitással rendelkezik 415 VAC feszültségen, amely kimagasló teljesítményt biztosít ipari és kereskedelmi alkalmazásokban egyaránt.
A ComPacT NSX sorozat része ez a TMD (termikus-mágneses) kioldóegységgel felszerelt megszakító, amely 100 A névleges áramerősséget biztosít 50°C környezeti hőmérsékleten. A termék 690 V AC üzemi feszültségen működik 50/60 Hz hálózati frekvencián. A megszakító sokoldalúságát tovább növeli a széles körű megszakítási képesség különböző feszültségszinteken: 85 kA 220/240 V AC-n, 36 kA 380/415 V AC-n, 35 kA 440 V AC-n, 25 kA 500 V AC-n, 22 kA 525 V AC-n, és 8 kA 660/690 V AC-n, minden esetben megfelelve az IEC 60947-2 szabványnak. Az UL 60947-4-1 szabvány szerint pedig 85 kA megszakítási képességgel rendelkezik 240 V AC-n, 25 kA-rel 480 V AC-n, valamint 10 kA-rel 600 V AC-n.
A NSX100F megszakító kategória F jelzésű, ami a 36 kA megszakítási kapacitásra utal 415 V AC feszültségen. A TM-D kioldóegység az L (túlterhelésvédelem) és I (zárlati védelem) védelmi funkciókat biztosítja, ami széleskörű alkalmazhatóságot tesz lehetővé. A túlterhelési védelmi tartomány (Ir) állítható, 0,7-1 x In között, míg a zárlati védelmi érték (Ii) fix 800 A. A semleges vezető nincs védve ebben a 3D konfigurációban. A termék billenőkapcsolóval rendelkezik, és fix (nem kihúzható) szerelésű.
A megszakító 800 V szigetelési feszültséget (Ui) és 8 kV névleges lökőfeszültség-állóságot (Uimp) biztosít. Mechanikai élettartama 50000 ciklus, míg az elektromos élettartam változó a terhelés függvényében: 50000 ciklus 440 V-on In/2 terheléssel, 30000 ciklus 440 V-on In terheléssel, 20000 ciklus 690 V-on In/2 terheléssel, valamint 10000 ciklus 690 V-on In terheléssel. A termék pólusonkénti teljesítményvesztesége 8,8 W.
A ComPacT NSX100F fizikai méretei kompaktak: 140 mm szélesség, 161 mm magasság, és 86 mm mélység, 2,4 kg nettó súllyal. Szerelhető hátlapra, vízszintes és függőleges pozícióban egyaránt. Mind a felső, mind az alsó csatlakozások elöl helyezkednek el, és a csatlakozási osztás 35 mm. A megszakító 5 slottal rendelkezik, ami további opciók és kiegészítők beépítését teszi lehetővé.
A környezeti paraméterek tekintetében a termék -25°C és +70°C közötti üzemi hőmérséklet-tartománnyal rendelkezik, tárolási hőmérséklete -50°C és +85°C között van. Relatív páratartalom szempontjából 0-95% között használható. Működési tengerszint feletti magassága derating nélkül 0-2000 m, derating-gel pedig 2000-5000 m. Az IP40 védettségi fokozat (IEC 60529 szerint) és az IK07 ütésállóság (IEC 62262 szerint) tovább növeli a termék megbízhatóságát és tartósságát. A Schneider Electric ComPacT NSX100F megszakító megfelel az EN/IEC 60947-2 szabványnak, III-as túlfeszültségi kategóriával és Class II elektromos áramütés elleni védelemmel rendelkezik az előlapon, valamint 3-as szennyezettségi fokkal az IEC 60664-1 szerint, ami széles alkalmazási lehetőséget biztosít ipari környezetben is.
Schneider Electric ComPacT NSX (2021) - C10F6TM100 - Megszakító NSX100F, 36 kA 415 VAC, TMD kioldóegység 100 A, 4P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100F
Termék vagy komponens típus: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Semleges vezető pozíciója: Bal
Névleges áram: 100 A 50 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítási képesség
Megszakítási képesség:
85 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2 szabvány szerint)
36 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2 szabvány szerint)
35 kA Icu 440 V AC 50/60 Hz (IEC 60947-2 szabvány szerint)
25 kA Icu 500 V AC 50/60 Hz (IEC 60947-2 szabvány szerint)
22 kA Icu 525 V AC 50/60 Hz (IEC 60947-2 szabvány szerint)
8 kA Icu 660/690 V AC 50/60 Hz (IEC 60947-2 szabvány szerint)
85 kA Icu 240 V AC 50/60 Hz (UL 60947-4-1 szabvány szerint)
25 kA Icu 480 V AC 50/60 Hz (UL 60947-4-1 szabvány szerint)
10 kA Icu 600 V AC 50/60 Hz (UL 60947-4-1 szabvány szerint)
Megszakítási képesség kód: F 36 kA 415 V AC
Kioldó egység
Kioldó egység neve: TM-D
Kioldó egység technológia: Termikus-mágneses
Kioldó egység védelmi funkciók: LI
Védelem típusa:
L: túlterhelés védelem (termikus)
I: zárlati védelem (mágneses)
Kioldó egység névleges érték: 100 A 40 °C-on
Hosszú késleltetésű kioldás állítási típus Ir (termikus védelem): Állítható
Hosszú késleltetésű védelem kioldási tartomány [Ir]: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés állítási típus tr: Fix
Hosszú késleltetésű késleltetés állítási tartomány [tr]: 120...400 s 1,5 x In-nél, 15 s 6 x Ir-nél
Semleges védelem beállítás: Nincs védelem (3D)
Pillanatnyi védelem kioldás állítási típus Ii: Fix
Pillanatnyi védelem kioldási tartomány [Ii]: 800 A
Földzárlat védelem: Nélküle
Fizikai jellemzők
Vezérlés típusa: Billenőkapcsoló
Megszakító szerelési mód: Fix
Szerelés helye: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Hátlapra fektetve
Felső csatlakoztatás: Elöl
Alsó csatlakoztatás: Elöl
Csatlakozási osztás: 35 mm
Slotok száma: 5 slot
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Nettó tömeg: 2,4 kg
Kiegészítő paraméterek
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítási képesség [Ics]:
85 kA 220/240 V AC 50/60 Hz (IEC 60947-2 szabvány szerint)
36 kA 380/415 V AC 50/60 Hz (IEC 60947-2 szabvány szerint)
35 kA 440 V AC 50/60 Hz (IEC 60947-2 szabvány szerint)
12 kA 500 V AC 50/60 Hz (IEC 60947-2 szabvány szerint)
11 kA 525 V AC 50/60 Hz (IEC 60947-2 szabvány szerint)
4 kA 660/690 V AC 50/60 Hz (IEC 60947-2 szabvány szerint)
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus 440 V In/2-nél, 30000 ciklus 440 V In-nél, 20000 ciklus 690 V In/2-nél, 10000 ciklus 690 V In-nél
Teljesítményveszteség pólusonként: 8,8 W
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelmi osztály: Class II az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállóság: IK07 az IEC 62262 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m derating nélkül, 2000 m...5000 m deratinggel
