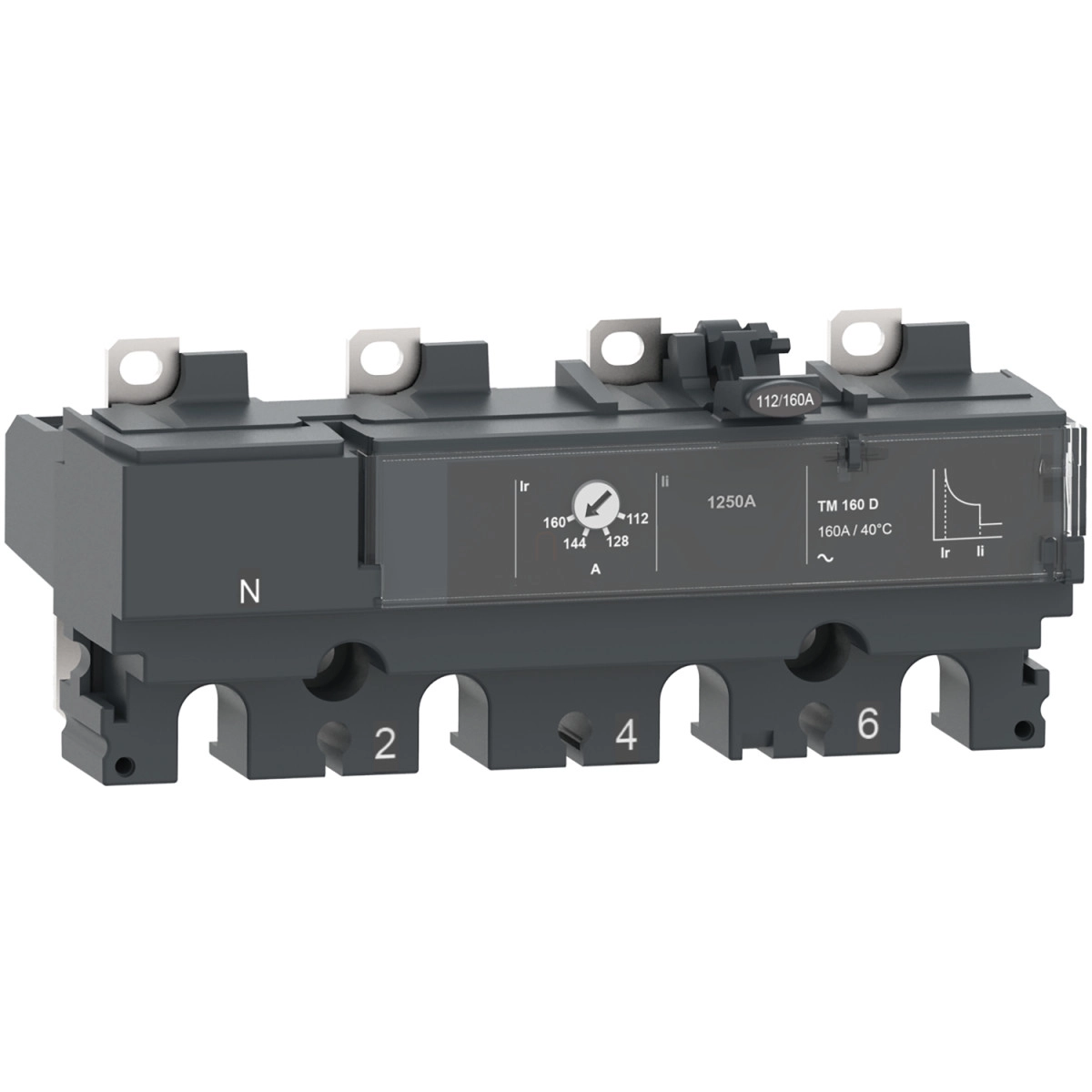

A Schneider Electric ComPacT NSX sorozatú C106TM063 típusú TM63D kioldóegység egy sokoldalú, magas minőségű védelmi komponens, amely kifejezetten a ComPacT NSX100/160/250 megszakítókhoz lett tervezve. Ez a 4 pólusú (4P) termikus-mágneses kioldóegység 3D konfigurációban működik, ami azt jelenti, hogy a negyedik pólus (a bal oldalon elhelyezkedő nullavezető) nem védett, miközben a három fázisvezetőt teljes körű védelem illeti meg.
A TM-D sorozatú kioldóegység elsődleges funkciója a villamos hálózatok és berendezések védelme túlterhelés és rövidzárlat ellen. A termék LI védelmi funkcióval rendelkezik, ahol az "L" a túlterhelés elleni termikus védelmet jelöli, az "I" pedig a rövidzárlat elleni mágneses védelmet biztosítja. A névleges áramértéke 63 A 40 °C környezeti hőmérsékleten, és 690 V AC 50/60 Hz névleges üzemi feszültségen működik megbízhatóan. A kioldóegység fix telepítésre tervezett, ami a megszakító stabil működését garantálja.
Az egység hosszú késleltetésű kioldási áramának (Ir) beállítása állítható, 0,7-1 x In tartományban, miközben a hosszú késleltetés időbeállítása (tr) fix értékű: 120-400 s 1,5 x In terhelésnél, illetve 15 s 6 x Ir terhelésnél. A pillanatnyi kioldási áram (Ii) szintén fix értékre van beállítva 500 A értéken. A termék nem rendelkezik földzárlat elleni védelemmel, ami bizonyos alkalmazási területeken kiegészítő védelmi eszközök használatát teheti szükségessé.
A Schneider Electric C106TM063 kioldóegység számos nemzetközi szabványnak megfelel, köztük az EN/IEC 60947-2 szabványnak. Az IP40-es védettségi szinttel rendelkezik az IEC 60529 szerint, és Class II elektromos áramütés elleni védelmi osztályba tartozik. A szennyezettségi foka 3-as az IEC 60947-1 szabvány szerint. A termék rendkívül széles működési hőmérséklet-tartományban használható: -25°C és +70°C között, míg tárolási hőmérséklet-tartománya -50°C és +85°C között van, ami kiváló rugalmasságot biztosít különböző környezeti feltételek mellett történő alkalmazáshoz.
Schneider Electric ComPacT NSX (2021) - C106TM063 - Kioldóegység TM63D NSX 100/160/250 megszakítóhoz, termikus - mágneses, beállítás 63 A, 4P3d műszaki adatok
Főbb tulajdonságok
Termékcsalád: ComPacT
Termékcsalád típusa: ComPacT NSX100...250
Termék típusa: Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Alkalmazás: Elosztás
Pólusok és védelem
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Nullavezető pozíciója: Bal
Kioldóegység védelmi funkciók: LI
Védelmi típus: L: túlterhelés elleni védelem (termikus), I: rövidzárlat elleni védelem (mágneses)
Kioldóegység névleges árama: 63 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési módja: Fix
Védelmi beállítások
Hosszú késleltetésű kioldási áram beállítás típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelem kioldási áram [Ir] beállítási tartománya: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix
Hosszú késleltetésű védelem késleltetés [tr] beállítási tartománya: 120...400 s 1,5 x In-nél, 15 s 6 x Ir-nél
Nullavezető védelmi beállítások: Nincs védelem (3D)
Pillanatnyi kioldási áram beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási áram [Ii] beállítási tartománya: 500 A
Földzárlat elleni védelem: Nélküle
Környezeti adatok
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelmi osztály: Class II
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tárolás során: -50...85 °C
