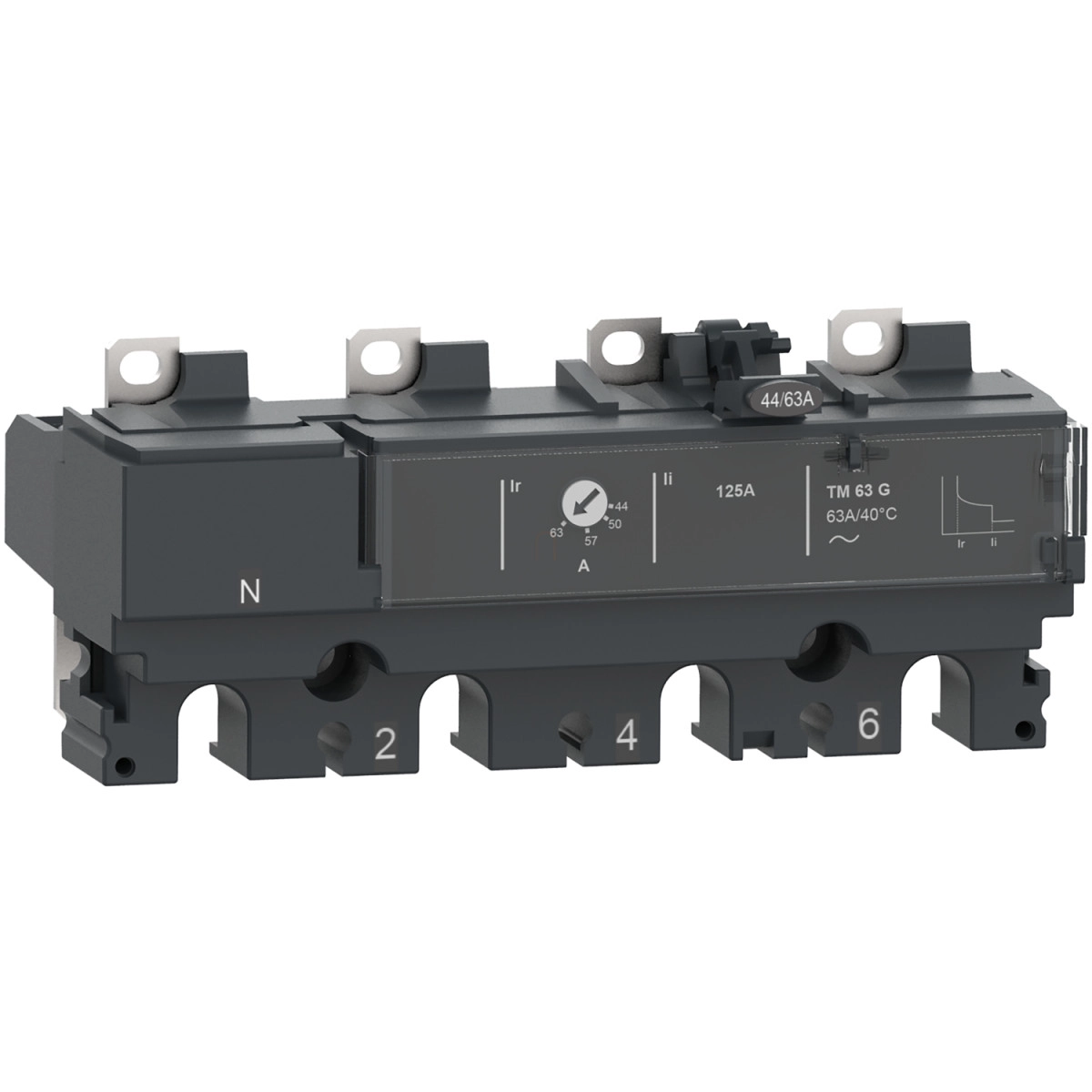

A Schneider Electric ComPacT NSX100 sorozatú TM16G típusú kioldóegység egy prémium minőségű, termikus-mágneses védelmi technológiával ellátott komponens, amely kifejezetten generátor alkalmazásokhoz lett kifejlesztve. A C104MG016 cikkszámú termék 4 pólusú kialakítással rendelkezik, ahol mind a 4 pólus védett (4D), és a nulla vezető teljes védelme is biztosított, amely a bal oldalon helyezkedik el.
A TM16G kioldóegység 16A névleges árammal rendelkezik 40°C környezeti hőmérsékleten, és 690V AC 50/60 Hz, illetve 750V DC névleges üzemi feszültségen működtethető. A termék kiemelkedő rugalmasságot biztosít, hiszen egyaránt alkalmazható AC és DC hálózatokban. A védelmi funkciók között megtalálható az LI védelmi rendszer, amely tartalmazza az L túlterhelés elleni (termikus) és az I rövidzárlat elleni (mágneses) védelmi funkciókat. A hosszú késleltetésű kioldás (Ir) beállítási tartománya 0,7-1 x In között állítható, míg a hosszú késleltetésű védelem késleltetési ideje rögzített, 120-400s között 1,5 x In áramnál. A pillanatreagálású védelem (Ii) értéke rögzített, 63A. A nulla vezeték védelmi beállítása 1 x Ir (4D), ami teljes védelmet biztosít.
A ComPacT NSX100 megszakító családba illeszkedő kioldóegység fix szerelési módot tesz lehetővé. Környezeti jellemzői között kiemelendő, hogy EN/IEC 60947-2 szabványnak megfelelő kialakítással rendelkezik, II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatnak felel meg az IEC 60947-1 szerint. Az IP40-es védettségi fokozat (IEC 60529 szerint) megfelelő védelmet biztosít a por és szilárd tárgyak ellen. Széles hőmérséklet-tartományban használható: működési környezeti hőmérséklete -25°C és +70°C között, tárolási hőmérséklete pedig -50°C és +85°C között lehet.
A Schneider Electric ComPacT NSX sorozatú C104MG016 kioldóegység különösen ajánlott olyan alkalmazásokhoz, ahol generátorok védelme a cél, és fokozott figyelmet kell fordítani a négy pólus védelmére, beleértve a nulla vezető teljes körű védelmét is. A termék nem tartalmaz földzárlat elleni védelmet, így olyan rendszerekhez ideális, ahol ezt a funkciót más komponens látja el, vagy nincs rá szükség. A professzionális villamossági szakemberek számára kifejlesztett eszköz kompakt méretekkel rendelkezik, miközben maximális üzembiztonságot és rugalmas alkalmazhatóságot kínál mind AC, mind DC rendszerekben.
Schneider Electric ComPacT NSX (2021) - C104MG016 - Kioldóegység TM16G NSX 100 megszakítóhoz, termikus - mágneses, beállítás 16 A, 4P4d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250 és ComPacT NSX100...250 DC
Termék típusa: Kioldóegység
Kioldóegység megnevezése: TM-G
Kioldóegység technológia: Termikus-mágneses
Kompatibilitás: ComPacT NSX100 és ComPacT NSX100 DC
Alkalmazási terület: Generátor
Műszaki adatok
Pólusok száma: 4P
Védett pólusok: 4D (teljes nulla védelem)
Nulla vezető pozíciója: Bal oldal
Védelmi funkciók: LI
Védelem típusa: L: túlterhelés elleni védelem (termikus), I: rövidzárlat elleni védelem (mágneses)
Névleges áram: 16 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz, 750 V DC
Hálózati típus: AC és DC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Védelmi beállítások
Túlterhelési beállítás típusa (Ir): Állítható
Túlterhelési beállítási tartomány: 0,7...1 x In
Késleltetési idő beállítás típusa (tr): Fix
Késleltetési idő tartomány: 120...400 s 1,5 x In-nél
Nulla vezető védelmi beállítása: 1 x Ir (4D)
Pillanatreagálású védelem beállítás típusa (Ii): Fix
Pillanatreagálású védelem beállítási tartomány: 63 A
Földzárlat védelem: Nincs
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fokozat: 3 (IEC 60947-1 szerint)
IP védettségi fokozat: IP40 (IEC 60529 szerint)
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
