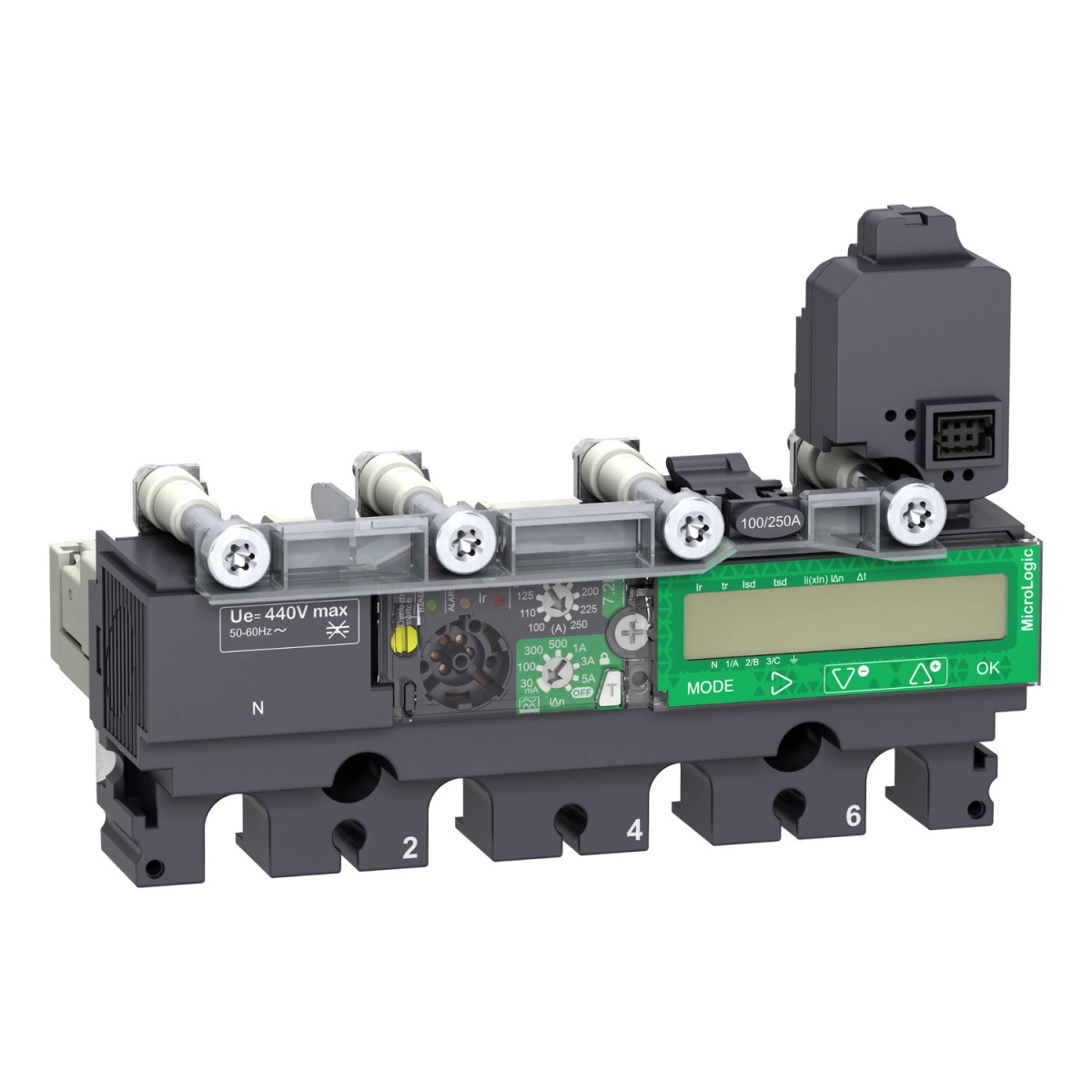

A Schneider Electric ComPacT NSX sorozatához tartozó MicroLogic Vigi 7.2E (C1047E100) egy elektronikus kioldóegység, amely a ComPacT NSX100, NSX160 és NSX250 sorozatú megszakítókkal kompatibilis. Ez a kifinomult védelmi eszköz különösen az elosztórendszerekben nyújt komplex védelmi megoldást, négy pólussal (4P) rendelkezik, és számos védelem típust biztosít egyetlen eszközben.
A MicroLogic Vigi 7.2E kioldóegység LSIR védelmi funkciókat kínál, amelyek magukban foglalják a túlterhelés elleni védelmet (L), a rövididejű zárlati védelmet (S), a pillanatnyi zárlati védelmet (I) és a földzárlat védelmet (R). A 100 A névleges áramú egység 40°C környezeti hőmérsékleten működik megbízhatóan, 440 V AC 50/60 Hz névleges üzemi feszültséggel. Az eszköz integrált földzárlat védelmi funkcióval rendelkezik, amely Class A besorolású, és rendkívül rugalmas beállítási lehetőségeket biztosít.
A túlterhelés elleni védelem (termikus védelem) 9 különböző beállítással rendelkezik, az Ir tartomány 40-100 A között állítható. A hosszú késleltetési idő (tr) 15-400 másodperc között állítható 1,5 x Ir értéken, 0,35-11 másodperc 7,2 x Ir értéken, és 0,5-16 másodperc 6 x Ir értéken. A rövididejű zárlati védelem (Isd) 1,5-10 x Ir tartományban állítható, míg a pillanatnyi zárlati védelem (Ii) 1,5-15 x In között. Az eszköz 20 perces termikus memóriával rendelkezik a kioldás előtt és után, ami növeli a rendszer védelmének megbízhatóságát. A földzárlat-védelem érzékenysége (IΔn) széleskörűen, 0,03 A és 5 A között állítható, és a késleltetési idő (Δt) is rugalmasan szabályozható 0 ms és 1 s között.
A Schneider Electric C1047E100 kioldóegység fejlett kommunikációs és mérési funkciókat is tartalmaz, köztük energiamérőt, amely részletes adatokat szolgáltat a rendszer állapotáról és teljesítményéről. Az LCD kijelzőn keresztül számos fontos információ érhető el, mint például maximeters/minimeters adatok, karbantartási jelzők, teszt jelentések, áram- és teljesítményigény, időbélyeggel ellátott előzmények és eseménytáblázatok, földzárlati áram, energiamérés, védelmi és riasztási beállítások, valamint teljesítményminőségi adatok.
Az eszköz állapotát helyi LED-es jelzőrendszer mutatja: villogó zöld LED jelzi a működésre kész állapotot, piros LED a 105%-os túlterhelést, narancssárga LED pedig a 90%-os túlterhelést. A készülék II-es osztályú elektromos áramütés elleni védelemmel rendelkezik, 3-as szennyezettségi fokozatnak felel meg az IEC 60947-1 szerint, és IP40 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint. Működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklete pedig -40°C és +85°C között.
Schneider Electric ComPacT NSX (2021) - C1047E100 - Kioldóegység MicroLogic 7.2 E NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 100A, 4P4d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Termékcsalád-kör: ComPacT NSX100...250
Termék vagy komponens típusa: Kioldóegység
Kioldóegység neve: MicroLogic 7.2 E
Kioldóegység technológiája: Elektronikus
Kompatibilis sorozat: ComPacT NSX160, ComPacT NSX100, ComPacT NSX250
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D + OSN, 3D
Nulla vezető pozíciója: Bal
Kioldóegység védelmi funkciói: LSIR
Védelem típusa: L: túlterhelés elleni védelem (hosszú idejű), S: rövid idejű zárlati védelem, I: pillanatnyi zárlati védelem, R: földzárlat védelem
Kioldóegység névleges áramerőssége: 100 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító felszerelési módja: Fix
Kiegészítő jellemzők
Hosszú idejű pick-up beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú idejű védelmi pick-up beállítási tartomány: 40...100 A
Hosszú idejű védelmi késleltetés beállítási típus tr: Állítható
Hosszú idejű védelmi késleltetés beállítási tartomány: 15…400 s 1,5 x Ir esetén, 0,35…11 s 7,2 x Ir esetén, 0,5…16 s 6 x Ir esetén
Nulla vezeték védelmi beállításai: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelmi pick-up beállítás típusa Isd: Állítható
Rövid idejű védelmi pick-up beállítási tartomány: 1,5...10 x Ir
Rövid idejű védelmi késleltetés beállítási típus tsd: Állítható
Rövid idejű védelmi késleltetés beállítási tartomány: 0…0,4 s I²t=off, 0,1…0,4 s I²t=on
Pillanatnyi védelmi pick-up beállítás típusa Ii: Állítható
Pillanatnyi védelmi pick-up beállítási tartomány: 1,5...15 x In
Földzárlat védelem: Integrált
Földzárlat védelmi osztály: Class A
Földzárlat védelmi érzékenység beállítás típusa IΔn: Állítható
Földzárlat védelmi érzékenység beállítási tartomány: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Földzárlat védelmi speciális üzemmód: KI az IΔn forgókapcsoló használatával
Földzárlat védelmi időkésleltetés beállítás típusa Δt: Állítható
Földzárlat védelmi időkésleltetés beállítási tartomány: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Zóna szelektív reteszelés ZSI: Nélkül
Helyi jelzés: Villogó LED (zöld) készenléthez, LED 105 % Ir (piros) túlterheléshez, LED 90 % Ir (narancssárga) túlterheléshez
Kijelző típusa: LCD kijelző
Mérés típusa: Energia mérő
Adat kommunikáció: Maximumértékek/minimumértékek, Karbantartási jelzők, Teszt jelentések, Igényelt áram és teljesítmény, Időbélyeggel ellátott előzmények és eseménytáblázatok, Földzárlati áram, Energiamérés, Védelmi és riasztási beállítások, Energiaminőség, Azonnali és igényelt értékek
Környezeti adatok
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezési fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -25…70 °C
Környezeti hőmérséklet tárolás során: -40…85 °C
