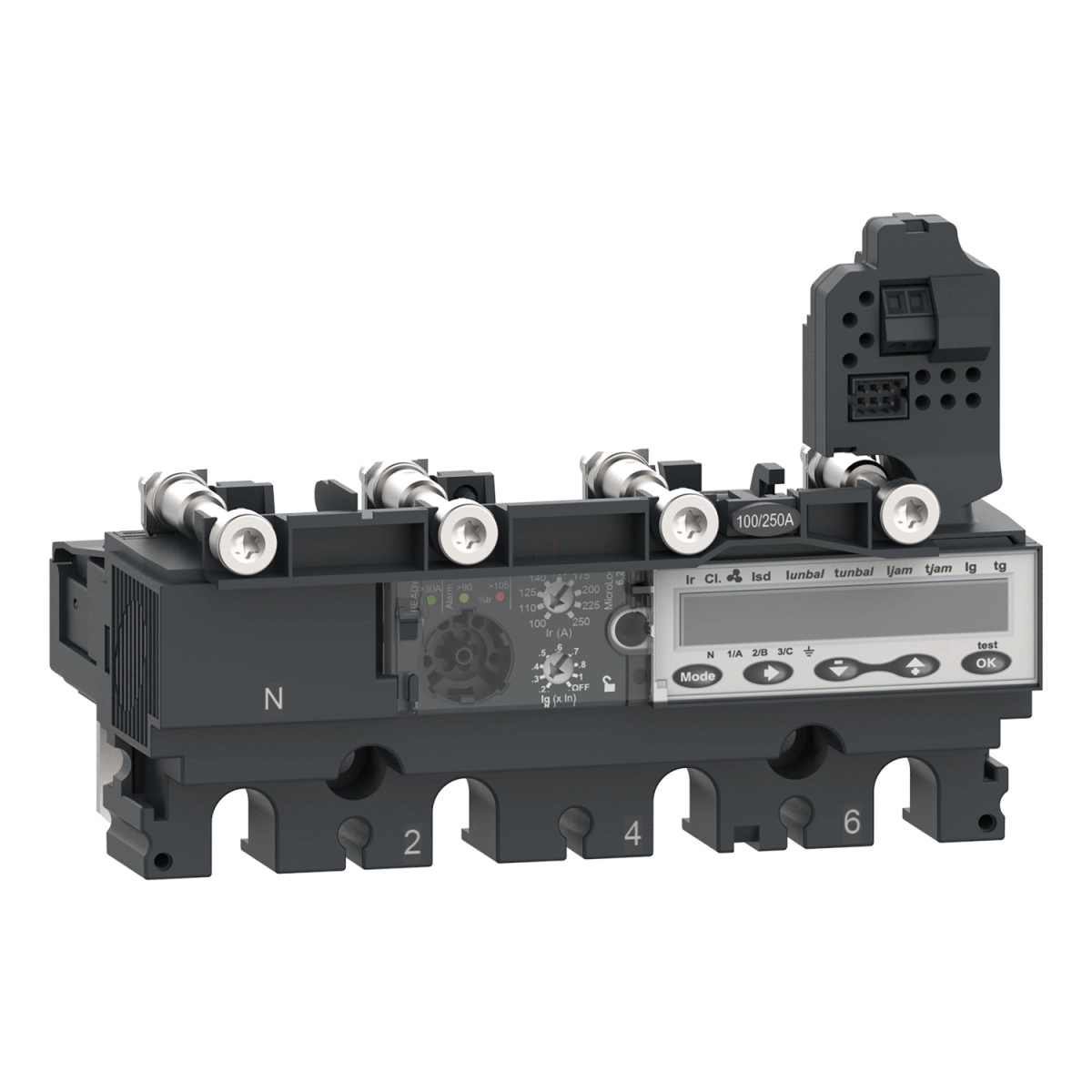

A Schneider Electric ComPacT NSX sorozat MicroLogic 6.2 E típusú C1046E100 cikkszámú kioldóegysége egy fejlett elektronikus megszakító modul, amely a ComPacT NSX100, NSX160 és NSX250 megszakítókkal kompatibilis. Ez a négy pólusú (4P) kioldóegység 100A névleges áramerősségre van kalibrálva 40°C környezeti hőmérsékleten, és kifejezetten elosztóhálózatokban történő alkalmazásra tervezték.
A MicroLogic 6.2 E teljes körű védelmet biztosít az elektromos rendszerek számára az LSIG védelmi funkcióinak köszönhetően. Ezek magukban foglalják a túlterhelés elleni védelmet (L), rövid idejű zárlat elleni védelmet (S), pillanatnyi zárlat elleni védelmet (I), valamint a földzárlat elleni védelmet (G). Az egység különlegessége az integrált energiamérő funkció, amely lehetővé teszi a felhasználók számára az energiafogyasztás folyamatos nyomon követését és optimalizálását. A 690V AC 50/60 Hz névleges üzemi feszültségű készülék AC hálózatokban használható, és fixen szerelhető kivitelben érhető el.
A kioldóegység rendkívül rugalmas beállítási lehetőségeket kínál. A hosszú idejű védelmi kioldás (Ir) 40-100A tartományban 9 különböző értékre állítható, míg a hozzá tartozó késleltetés (tr) 15-400 másodperc között változtatható 1,5×Ir terhelésnél. A kioldóegység 20 perces termikus memóriával rendelkezik, amely a kioldás előtt és után is működik, ezzel biztosítva a rendszer optimális védelmét. A rövid idejű zárlat elleni védelem (Isd) szintén 9 különböző értékre állítható 1,5-10×Ir tartományban, 0-0,4 másodperces késleltetéssel. A pillanatnyi zárlati védelemnél (Ii) a kioldási érték 1,5-15×In között szabályozható, míg a földzárlat védelemnél (Ig) 0,4-1×In (40A esetén) vagy 0,2-1×In (40A felett) tartományban állítható be a kioldás, 0-0,4 másodperces késleltetéssel.
A készülék fejlett kommunikációs képességekkel is rendelkezik, amelyek lehetővé teszik az energia mérési adatok, védelmi és riasztási beállítások, időbélyeggel ellátott előzmények és eseménytáblák, pillanatnyi és igényértékek, karbantartási jelzők, igényáramok és teljesítmények, valamint a teljesítmény minőségére vonatkozó adatok továbbítását. A felhasználóbarát LCD kijelzőn könnyen leolvashatók az energiamérési adatok és egyéb fontos információk. A helyi jelzőrendszer tartalmaz egy zöld villogó LED-et, amely a készülék üzemkész állapotát jelzi, valamint piros (105% Ir) és narancssárga (90% Ir) LED-eket, amelyek túlterhelést jeleznek.
A kioldóegység továbbá zóna szelektív reteszelési (ZSI) funkcióval is rendelkezik, amely optimalizálja a védelmi koordinációt több megszakító között. A készülék IP40 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, és -25°C és 70°C közötti környezeti hőmérsékleten üzemeltethető, míg tárolása -40°C és 85°C között megengedett. A Schneider Electric C1046E100 kioldóegység megfelel az EN/IEC 60947-2 szabványnak, és Class II elektromos érintésvédelmi osztályba tartozik, valamint 3-as szennyezettségi fokozatnak felel meg az IEC 60947-1 szerint.
Schneider Electric ComPacT NSX (2021) - C1046E100 - Kioldóegység MicroLogic 6.2 E NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 100A, 4P4d műszaki adatok
Általános tulajdonságok
Terméktípus: Kioldóegység
Kioldóegység neve: MicroLogic 6.2 E
Kioldóegység technológiája: Elektronikus
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Alkalmazási terület: Elosztás
Pólusok száma: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D + OSN, 3D
Nullavezető pozíciója: Bal
Védelmi funkciók
Kioldóegység védelmi funkciói: LSIG
Védelem típusai:
L: túlterhelés elleni védelem (hosszú idejű)
S: rövid idejű zárlat elleni védelem
I: pillanatnyi zárlat elleni védelem
G: földzárlat elleni védelem
Kioldóegység névleges árama: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési módja: Rögzített
Beállítási lehetőségek
Hosszú idejű kioldás beállítási típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú idejű védelem kioldási tartománya [Ir]: 40...100 A
Hosszú idejű védelem késleltetés beállítási típusa tr: Állítható
Hosszú idejű védelem késleltetési tartománya [tr]:
15…400 s 1,5 x Ir esetén
0,35…11 s 7,2 x Ir esetén
0,5…16 s 6 x Ir esetén
Nullavezető védelmi beállításai:
0,5 x Ir (3D + N/2)
1 x Ir (4D)
1,6 x Ir (3D + OSN)
Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövidzárlat védelem
Rövid idejű védelem kioldás beállítási típusa Isd: Állítható 9 beállítás
Rövid idejű védelem kioldási tartománya [Isd]: 1,5...10 x Ir
Rövid idejű védelem késleltetés beállítási típusa tsd: Állítható
Rövid idejű védelem késleltetési tartománya [tsd]:
0…0,4 s I²t=ki
0,1…0,4 s I²t=be
Pillanatnyi zárlat védelem
Pillanatnyi védelem kioldás beállítási típusa Ii: Állítható
Pillanatnyi védelem kioldási tartománya [Ii]: 1,5...15 x In
Földzárlat védelem
Földzárlat védelem kioldás beállítási típusa Ig: Állítható
Földzárlat védelem kioldási tartománya [Ig]:
0,4...1 x In In = 40 A esetén
0,2...1 x In In > 40 A esetén
Ig engedélyezés be/ki
Földzárlat védelem késleltetés beállítási típusa tg: Állítható
Földzárlat védelem késleltetési tartománya [tg]:
0…0,4 s I²t=ki
0,1…0,4 s I²t=be
Földáram-szivárgás védelem: Nincs
Zóna szelektív reteszelés ZSI: Van
Jelzések és kommunikáció
Helyi jelzés:
Villogó LED (zöld) üzemkész állapotra
LED 105 % Ir (piros) túlterhelésre
LED 90 % Ir (narancssárga) túlterhelésre
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció:
Energiamérés
Védelmi és riasztási beállítások
Időbélyeggel ellátott előzmények és eseménytáblák
Pillanatnyi és igényértékek
Karbantartási jelzők
Igényáram és teljesítmény
Teljesítmény minőség
Maximum/minimum értékek
Elektromos adatrögzítés: Karbantartási jelzők
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Elektromos érintésvédelmi osztály: II. osztály
Szennyezettségi fokozat: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Működési környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…85 °C
