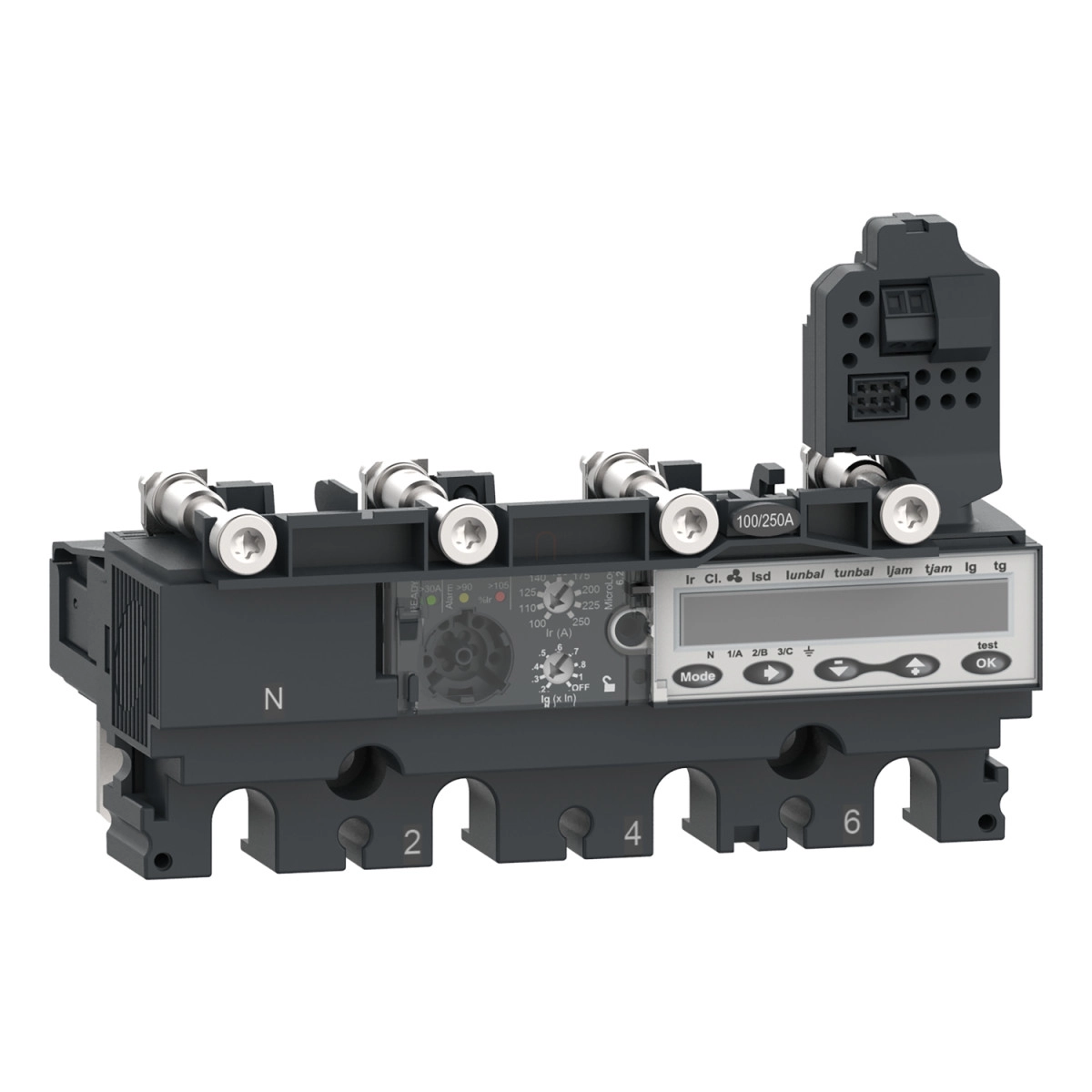

A Schneider Electric ComPacT NSX sorozat C1046E040 cikkszámú MicroLogic 6.2 E kioldóegysége egy high-end elektronikus védelmi megoldás, amelyet kifejezetten a ComPacT NSX100, NSX160 és NSX250 megszakítókhoz fejlesztettek ki. Ez a fejlett kioldóegység 4 pólusú konfigurációval rendelkezik, és széles körű védelmi funkciókat kínál az elosztóhálózatok számára.
A MicroLogic 6.2 E egység LSIG védelmi funkciókat biztosít, ami a következőket jelenti: L - túlterhelésvédelem (hosszú késleltetésű), S - rövidzárlati védelem rövid késleltetéssel, I - pillanati rövidzárlati védelem, és G - földzárlat elleni védelem. A kioldóegység névleges árama 40 A 40 °C-on, és 690 V AC 50/60 Hz névleges üzemi feszültségen működik. A készülék fix szerelési módot igényel. A ComPacT NSX megszakítókhoz való MicroLogic 6.2 E kioldóegység kiemelkedő rugalmasságot biztosít a védelmi beállításokban, ami lehetővé teszi a rendszer pontos hangolását a konkrét alkalmazási igényeknek megfelelően.
A túlterhelésvédelem (Ir) 9 különböző beállítással rendelkezik a 18-40 A tartományban, míg a hosszú idejű védelem késleltetése (tr) 15-400 másodperc között állítható 1,5 x Ir esetén. A kioldóegység 20 perces termikus memóriával rendelkezik a kioldás előtt és után, ami segít a valós terhelési állapot pontosabb követésében. A rövidzárlati védelem (Isd) beállítási tartománya 1,5-10 x Ir között állítható, szintén 9 különböző beállítási lehetőséggel. A pillanatnyi rövidzárlati védelem (Ii) 1,5-15 x In között állítható, míg a földzárlat védelem (Ig) 0,4-1 x In között állítható 40 A esetén, illetve 0,2-1 x In között, ha In > 40 A. A kioldóegység támogatja a szelektív zónánkénti reteszelést (ZSI) is, ami javítja a védelmi koordinációt összetett rendszerekben.
A MicroLogic 6.2 E kioldóegység további kiemelkedő tulajdonsága az integrált energiamérő funkció, ami LCD kijelzőn keresztül jeleníti meg az adatokat. A készülék képes energiametering adatokat, védelmi és riasztási beállításokat, időbélyeges eseménytörténeteket és táblázatokat, pillanatnyi és igény értékeket, karbantartási jelzéseket, áram- és teljesítményigényeket, energiaminőséget és maximum/minimum értékeket kommunikálni. A helyi jelzést villogó LED-ek biztosítják: zöld a működésre kész állapothoz, piros a 105%-os túlterheléshez és narancssárga a 90%-os túlterheléshez. Az eszköz IP40-es védelmi fokozattal rendelkezik az IEC 60529 szerint, és -25...70 °C környezeti hőmérsékleti tartományban működtethető, míg tárolási hőmérséklete -40...85 °C között lehet.
Schneider Electric ComPacT NSX (2021) - C1046E040 - Kioldóegység MicroLogic 6.2 E NSX 100/160/250 megszakítóhoz műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Termékváltozat: ComPacT NSX100...250
Eszköz típus: Kioldóegység
Kioldóegység név: MicroLogic 6.2 E
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Alkalmazás: Elosztás
Pólusok és védelem
Pólusok leírása: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D + OSN, 3D
Nulla vezető pozíciója: Bal
Kioldóegység védelmi funkciók: LSIG
Védelem típusai: L: túlterhelés védelem (hosszú késleltetésű), S: rövid késleltetésű rövidzárlat védelem, I: pillanat rövidzárlat védelem, G: földzárlat védelem
Elektromos jellemzők
Kioldóegység névleges árama: 40 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Védelmi beállítások
Hosszú idejű kioldás beállítás típusa: Ir (termikus védelem), 9 beállítással
Hosszú idejű védelem kioldási tartománya: 18...40 A
Hosszú idejű védelem késleltetés beállítás: Állítható
Hosszú idejű védelem késleltetés tartománya: 15...400 s 1,5 x Ir-nél, 0,35...11 s 7,2 x Ir-nél, 0,5...16 s 6 x Ir-nél
Nulla vezető védelem beállítások: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Nincs védelem (3D)
Termikus memória: 20 perc a kioldás előtt és után
Rövid idejű védelem kioldás beállítás típusa: Isd, 9 beállítással
Rövid idejű védelem kioldási tartománya: 1,5...10 x Ir
Rövid idejű védelem késleltetés beállítás: Állítható
Rövid idejű védelem késleltetés tartománya: 0...0,4 s I²t=ki, 0,1...0,4 s I²t=be
Pillanat védelem kioldás beállítás típusa: Ii, állítható
Pillanat védelem kioldási tartománya: 1,5...15 x In
Földzárlat védelem kioldás beállítás típusa: Ig, állítható
Földzárlat védelem kioldási tartománya: 0,4...1 x In (In = 40 A esetén), 0,2...1 x In (In > 40 A esetén), Ig engedélyezés be/ki
Földzárlat védelem késleltetés beállítás: Állítható
Földzárlat védelem késleltetés tartománya: 0...0,4 s I²t=ki, 0,1...0,4 s I²t=be
Testzárlat védelem: Nélkül
Kommunikáció és kijelzés
Zóna szelektív reteszelés ZSI: Van
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra, LED 105% Ir (piros) túlterhelésre, LED 90% Ir (narancssárga) túlterhelésre
Kijelző típus: LCD kijelző
Mérés típusa: Energiamérő
Adat kommunikáció: Energiamérés, Védelem és riasztási beállítások, Időbélyegzett előzmények és esemény táblák, Azonnali és igény értékek, Karbantartási jelzők, Igény áram és teljesítmény, Energiaminőség, Maximum/minimum értékek
Elektromos adat rögzítés: Karbantartási jelzők
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelem osztálya: II osztály
Szennyezési fokozat: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet üzemeltetéskor: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
