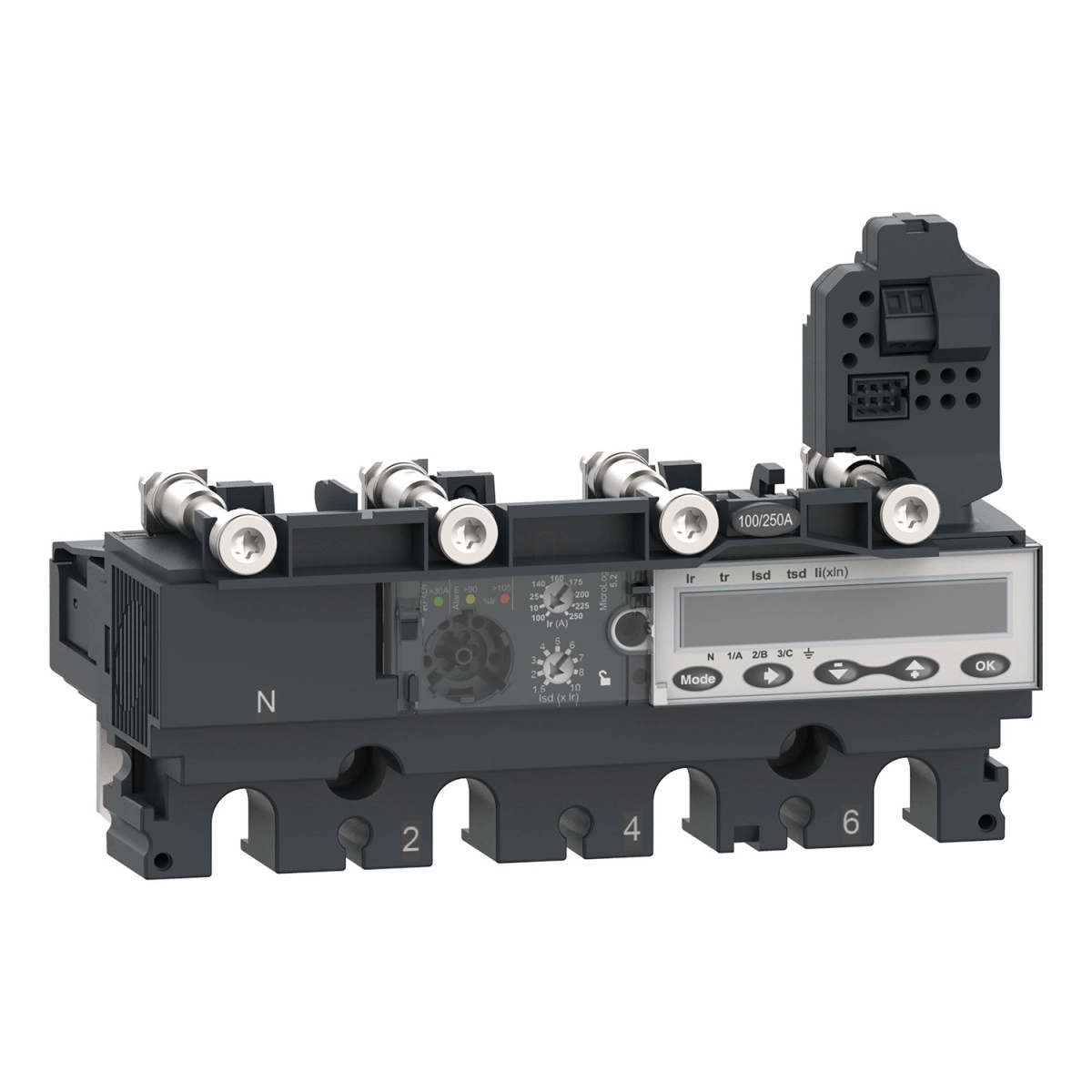

A Schneider Electric C1045E100 típusú MicroLogic 5.2 E kioldóegység a ComPacT NSX sorozatú megszakítókhoz lett kifejlesztve, elsősorban elosztó hálózatokhoz. Ez a 100A-es elektronikus trip unit kompatibilis a ComPacT NSX100, NSX160 és NSX250 sorozatú megszakítókkal, így rugalmas választást kínál különböző teljesítményigényű elosztó rendszerekhez.
A MicroLogic 5.2 E kioldóegység 4 pólusú kialakítással rendelkezik, és többféle pólusvédelem konfigurációt tesz lehetővé: 3D + N/2, 4D, 3D + OSN vagy 3D. A baloldali semleges pozíció növeli a telepítési rugalmasságot. Ez az elektronikus védelmi egység LSI (hosszú késleltetésű, rövid késleltetésű és pillanatnyi rövidzárlat elleni) védelmi funkciókat kínál, amely átfogó védelmet biztosít az elektromos hálózat számára. A túlterhelés elleni védelem (L funkció), a rövid idejű rövidzárlat elleni védelem (S funkció) és a pillanatnyi rövidzárlat elleni védelem (I funkció) mind része a komplett védelmi csomagnak.
A MicroLogic 5.2 E számos beállítási lehetőséget kínál. A hosszú késleltetésű védelmi kioldás beállítása (Ir) 9 különböző értékre állítható, 40-100A tartományban. A késleltetési idő (tr) szintén állítható, 15-400 másodperc közötti tartományban 1,5×Ir esetén, 0,35-11 másodperc között 7,2×Ir esetén, és 0,5-16 másodperc között 6×Ir esetén. A rövid idejű védelem kioldási beállítása (Isd) szintén 9 különböző értékre állítható, 1,5-10×Ir tartományban. A rövid idejű védelem késleltetési ideje (tsd) 0-0,4 másodperc közötti tartományban állítható I²t=off esetén, és 0,1-0,4 másodperc között I²t=on esetén. A pillanatnyi védelmi kioldás (Ii) 1,5-15×In tartományban állítható.
A C1045E100 MicroLogic 5.2 E kioldóegység egyik kiemelkedő funkciója az energiamérő, amely lehetővé teszi a pontos energiafelhasználás mérését és nyomon követését. Az LCD kijelző egyszerű leolvasást tesz lehetővé, és a készülék LED-es helyi jelzést is biztosít: villogó zöld LED jelzi a működésre kész állapotot, piros LED a 105%-os Ir túlterhelést, és narancssárga LED a 90%-os Ir túlterhelést. A készülék 20 perces termikus memóriával rendelkezik a kioldás előtt és után, ami további védelmet nyújt az ismétlődő túlterhelésekkel szemben.
A C1045E100 MicroLogic 5.2 E kioldóegység fejlett kommunikációs képességekkel is rendelkezik. Képes energiamérési adatok, védelmi és riasztási beállítások, időbélyeggel ellátott előzmények és eseménytáblák, pillanatnyi és igény szerinti értékek, karbantartási jelzők, áram- és teljesítményigény, energiaminőség, valamint maximum/minimum értékek továbbítására. Zóna szelektív reteszelés (ZSI) funkcióval is rendelkezik, ami tovább növeli a védelmi rendszer hatékonyságát és szelektivitását.
A készülék 690V AC 50/60 Hz névleges üzemi feszültségen működik, és fix szerelési módot igényel. Környezeti paraméterei szintén figyelemre méltóak: -25°C és +70°C közötti hőmérsékleten üzemeltethető, tárolási hőmérséklete pedig -40°C és +85°C között lehet. IP40-es védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és megfelel az EN/IEC 60947-2 szabványnak. A Schneider Electric C1045E100 MicroLogic 5.2 E kioldóegység II. érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatra van tervezve az IEC 60947-1 szabványnak megfelelően.
Schneider Electric ComPacT NSX (2021) - C1045E100 - Kioldóegység MicroLogic 5.2 E NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 100A, 4P4d műszaki adatok
Általános adatok
Termékcsalád: ComPacT
Termékcsalád részletezve: ComPacT NSX100...250
Komponens típusa: Trip unit (kioldóegység)
Kioldóegység neve: MicroLogic 5.2 E
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Alkalmazási terület: Elosztás
Pólusok és semleges védelem
Pólusok leírása: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D + OSN, 3D
Semleges pozíció: Bal
Semleges védelem beállításai: 0.5 x Ir (3D + N/2), 1 x Ir (4D), 1.6 x Ir (3D + OSN), Nincs védelem (3D)
Védelmi funkciók
Kioldóegység védelmi funkciók: LSI
Védelem típusa: L: túlterhelés elleni védelem (hosszú késleltetés), S: rövid idejű rövidzárlat elleni védelem, I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges árama: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Beállítások
Hosszú késleltetésű kioldás beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem kioldási beállítási tartomány [Ir]: 40...100 A
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Állítható
Hosszú késleltetésű védelem késleltetés beállítási tartomány [tr]: 15...400 s 1,5 x Ir-nél, 0,35...11 s 7,2 x Ir-nél, 0,5...16 s 6 x Ir-nél
Rövid idejű védelem kioldás beállítás típusa Isd: Állítható 9 beállítás
Rövid idejű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid idejű védelem késleltetés beállítás típusa tsd: Állítható
Rövid idejű védelem késleltetés beállítási tartomány [tsd]: 0...0,4 s I²t=off, 0,1...0,4 s I²t=on
Pillanatnyi védelem kioldás beállítás típusa Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 1,5...15 x In
Termikus memória: 20 perc kioldás előtt és után
Kommunikáció és mérés
Földzárlat védelem: Nélkül
Zóna szelektív reteszelés ZSI: Igen
Helyi jelzés: Villogó LED (zöld) - működésre kész, LED 105% Ir (piros) - túlterhelés, LED 90% Ir (narancssárga) - túlterhelés
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Kommunikációs adatok: Energiamérés, Védelmi és riasztási beállítások, Időbélyeggel ellátott előzmények és eseménytáblák, Pillanatnyi és igény szerinti értékek, Karbantartási jelzők, Áram- és teljesítményigény, Energiaminőség, Maximum/minimum értékek
Elektromos adatok rögzítése: Karbantartási jelzők
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet üzemeltetés közben: -25...70 °C
Környezeti hőmérséklet tárolás közben: -40...85 °C
