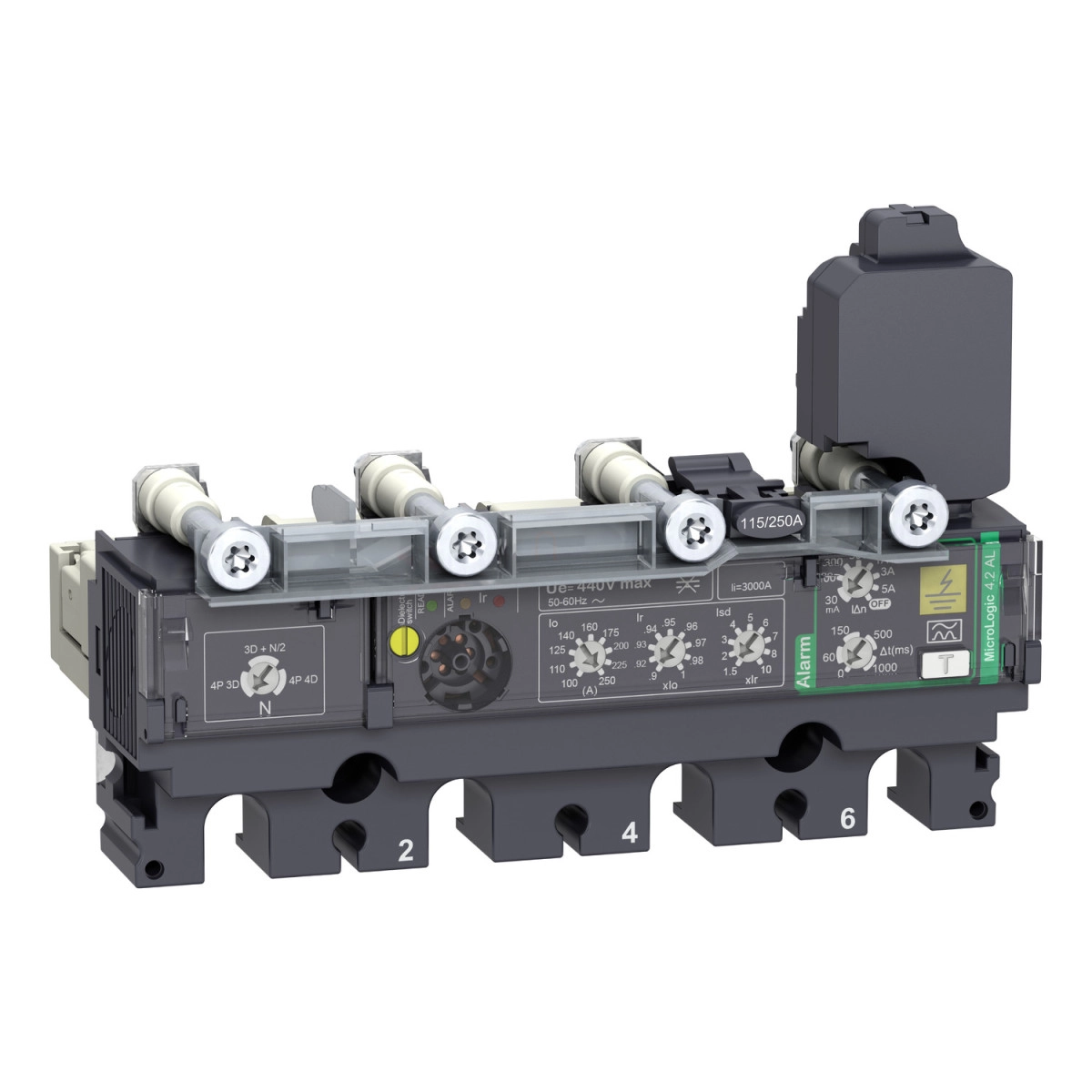

A Schneider Electric C1044A100 típusú MicroLogic Vigi 4.2AL kioldóegység a ComPacT NSX100-250 megszakítócsaládhoz tartozó, elektronikus védelmi alapfunkciókat biztosító, földzárlati riasztással ellátott komponens. Ez a 4 pólusú (4P) kialakítású kioldóegység kiemelkedő védelmet nyújt elosztóhálózatokban, ahol a túlterhelés és rövidzárlat elleni védelem mellett a földzárlat monitorozása is kulcsfontosságú.
A MicroLogic 4.2AL védelmi funkciói közé tartozik az LSoI védelem, mely három fő komponensből áll: L funkció a túlterhelés elleni (hosszú késleltetésű) védelemhez, So a rövidzárlat elleni rögzített késleltetésű védelemhez, és I az azonnali rövidzárlat elleni védelemhez. A kioldóegység névleges árama 100A 40°C-on, üzemi feszültsége 440V AC 50/60Hz. A terméket AC hálózatokhoz tervezték, fix telepítési móddal.
A túlterhelés elleni (hosszú késleltetésű) védelem 9 különböző beállítást tesz lehetővé, 40-100A tartományban. A hosszú késleltetésű védelem időbeállítása fix értékű, 400 másodperc 1,5 x Ir esetén, 16 másodperc 6 x Ir esetén és 11 másodperc 7,2 x Ir esetén. A kioldóegység hőmemóriával rendelkezik, amely 20 percig megőrzi az adatokat a kioldás előtt és után. A rövid késleltetésű védelem kioldási árama (Isd) állítható, 1,5-10 x Ir tartományban, míg a késleltetési idő (tsd) fix. Az azonnali rövidzárlat elleni védelem értéke (Ii) fix, 1500A.
A termék integrált földzárlat védelmet biztosít, A osztályú védelmi besorolással. A földzárlat-érzékenység (IΔn) hét fokozatban állítható: 0,03A, 0,1A, 0,3A, 0,5A, 1A, 3A és 5A értékekre. Speciális üzemmódként az IΔn forgókapcsolóval a földzárlatvédelem kikapcsolható (OFF pozíció). A földzárlat-védelem késleltetési ideje (Δt) szintén állítható: 0 ms, 60 ms, 150 ms, 500 ms és 1 s értékekre.
A MicroLogic Vigi 4.2AL kioldóegység szelektív zónavédelmi reteszeléssel (ZSI) nem rendelkezik. A helyi jelzésrendszer számos információt szolgáltat a működési állapotról: villogó zöld LED jelzi a működésre kész állapotot, piros LED a 105%-os túlterhelést, narancssárga LED a 90%-os túlterhelést, sárga színjelzés pedig a maradékáramot. A védelem konfigurálható 3D + N/2 (0,5 x Ir), 4D (1 x Ir) vagy 3D (nincs védelem) módokban, a szükséges semleges pozíció bal oldalon található.
A termék megfelel az EN/IEC 60947-2 szabványoknak, II. érintésvédelmi osztályba tartozik, szennyezettségi foka 3 az IEC 60947-1 szerint. IP40 védettségű az IEC 60529 szabvány alapján. Működési hőmérséklet-tartománya -25°C és +70°C között, tárolási hőmérséklet-tartománya -40°C és +85°C között van.
Schneider Electric ComPacT NSX (2021) - C1044A100 - Kioldóegység MicroLogic 4.2 AL NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 100A, 4P4d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250
Komponens típusa: Kioldóegység
Kioldóegység neve: MicroLogic 4.2 AL
Technológia: Elektronikus
Kompatibilis eszközök: ComPacT NSX160, ComPacT NSX100, ComPacT NSX250
Alkalmazás: Elosztóhálózatok
Pólusok száma: 4P
Védett pólusok: 3D + N/2, 4D, 3D
Semleges pozíció: Bal
Védelmi funkciók
Kioldóegység védelmi funkciói: LSoI
Védelmi típus:
L: túlterhelés elleni védelem (hosszú késleltetés)
So: rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges árama: 100 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Beállítási lehetőségek
Hosszú késleltetésű kioldási áramerősség beállítási típus (Ir): 9 állítható beállítás
Hosszú késleltetésű védelem kioldási áramerősség beállítási tartománya: 40...100 A
Hosszú késleltetésű védelem késleltetési idejének beállítási típusa (tr): Fix
Hosszú késleltetésű védelem késleltetési idejének beállítási tartománya:
11 s 7,2 × Ir esetén
16 s 6 × Ir esetén
400 s 1,5 × Ir esetén
Semleges védelem beállítások:
0,5 × Ir (3D + N/2)
1 × Ir (4D)
Nincs védelem (3D)
Hőmemória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási áramerősség beállítási típus (Isd): Állítható
Rövid késleltetésű védelem kioldási áramerősség beállítási tartománya: 1,5...10 × Ir
Rövid késleltetésű védelem késleltetési idejének beállítási típusa (tsd): Fix
Pillanatnyi védelem kioldási áramerősség beállítási típus (Ii): Fix
Pillanatnyi védelem kioldási áramerősség beállítási tartománya: 1500 A
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztály: A osztály
Földzárlat védelem érzékenységének beállítási típusa (IΔn): Állítható
Földzárlat védelem érzékenységének beállítási tartománya: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Földzárlat védelem speciális üzemmód: KI az IΔn forgókapcsolóval
Földzárlat védelem késleltetési idejének beállítási típusa (Δt): Állítható
Földzárlat védelem késleltetési idejének beállítási tartománya: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Zóna szelektív reteszelés (ZSI): Nincs
Jelzőrendszer
Helyi jelzések:
Villogó LED (zöld) a működésre kész állapothoz
LED 105% Ir (piros) túlterheléshez
LED 90% Ir (narancssárga) túlterheléshez
Színjelző (sárga) maradékáramhoz
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezési fokozat: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tárolás közben: -40...85 °C
