A Schneider Electric C103MG063 típusú TM63G kioldóegység a ComPacT NSX sorozatú megszakítókhoz kiváló minőségű védelmet biztosít speciálisan generátorok számára. Ez a termikus-mágneses technológiával ellátott egység kifejezetten a ComPacT NSX100, NSX160 és NSX100 DC megszakítókkal kompatibilis, így ipari környezetben és energiatermelési alkalmazásokban is megbízhatóan használható.
A C103MG063 kioldóegység 3 pólusú (3P) kialakítással rendelkezik, és mindhárom pólus védelmét biztosítja. A termék védelmi funkciói között megtalálható az LI védelem - amely tartalmazza a túlterhelés elleni védelmet (L: termikus) és a rövidzárlat elleni védelmet (I: mágneses). A kioldóegység névleges áramerőssége 63 A 40 °C-on, ami megfelelő védelmet nyújt a közepes teljesítményigényű berendezések és rendszerek számára. A termék névleges üzemi feszültsége AC hálózaton 690 V 50/60 Hz frekvencián, míg DC hálózaton 750 V, ezzel széles alkalmazási területet lefedve.
A TM63G kioldóegység különleges tulajdonsága, hogy rendelkezik állítható hosszú késleltetésű kioldási értékkel (Ir), amely 0,7...1 x In tartományban szabályozható, így a védelmi rendszer finomhangolására is lehetőséged van. A hosszú késleltetésű védelem késleltetési ideje (tr) fix értékű, 120...400 másodperc 1,5 x In értéknél. A pillanatműködésű védelem kioldási értéke (Ii) szintén fix, 125 A-re beállítva. Ez a termék nem tartalmaz földzárlat elleni védelmet. A C103MG063 modell megfelel az EN/IEC 60947-2 szabványnak, ami garantálja a megbízható működést és a nemzetközi előírásoknak való megfelelést.
A termék II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatú környezetben is használható az IEC 60947-1 szerint. IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány alapján, ami megfelelő védelmet biztosít por és szilárd tárgyak ellen. Széles üzemi hőmérséklet-tartományban, -25...70 °C között használható, tárolása pedig -50...85 °C közötti hőmérsékleten megengedett. A Schneider Electric ComPacT NSX sorozatú megszakítókba fixen szerelhető be, így biztosítva a stabil csatlakozást és megbízható védelmet a generátor alkalmazásokban.

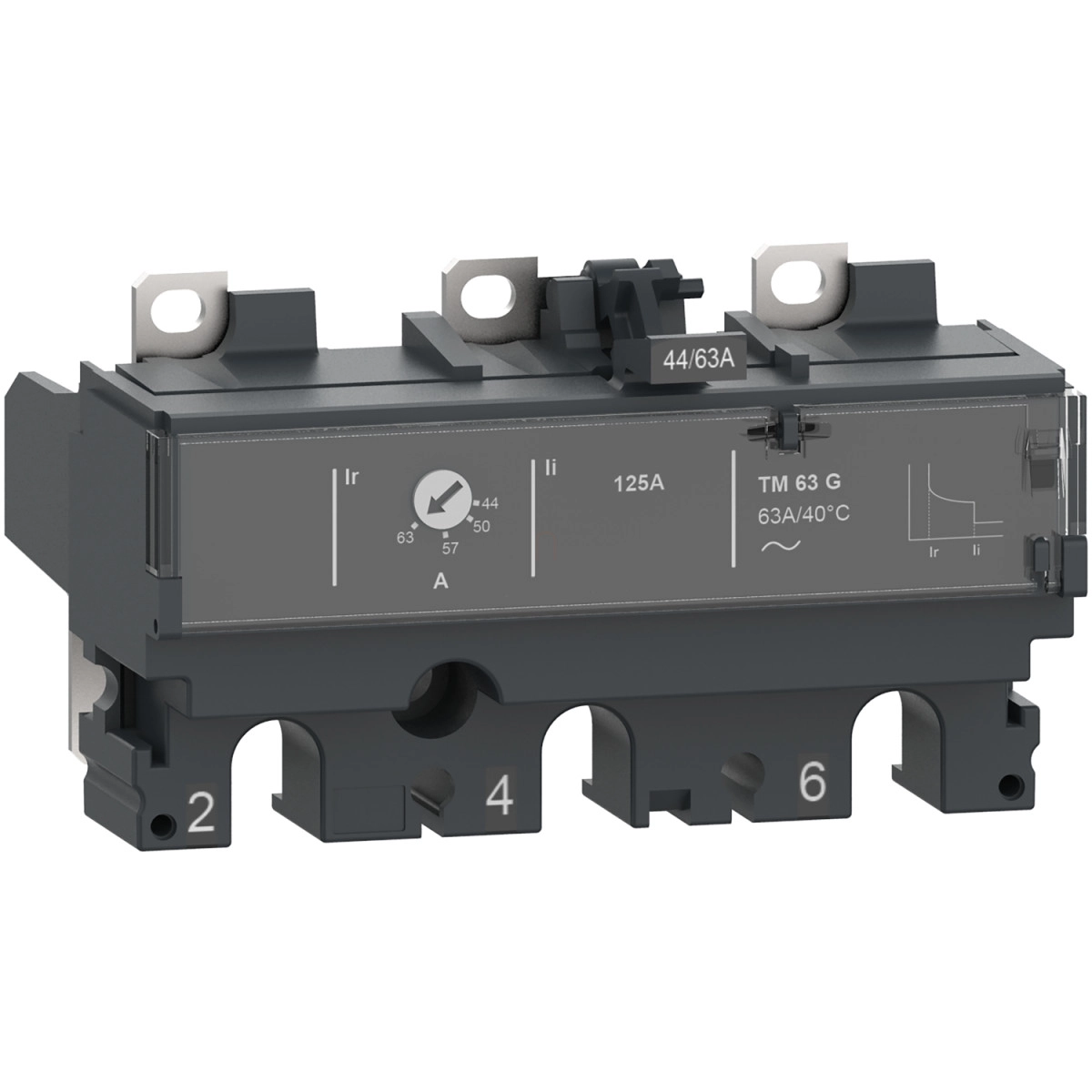

Schneider Electric ComPacT NSX (2021) - C103MG063 -Kioldóegység TM63G NSX 100/160/250 megszakítóhoz, termikus-mágneses, beállítás 63 A, 3P3d műszaki adatok
Általános tulajdonságok
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250 és ComPacT NSX100...250 DC
Komponens típus: Kioldóegység
Kioldóegység neve: TM-G
Kioldóegység technológia: Termikus-mágneses
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX100 DC
Alkalmazási terület: Generátor
Műszaki paraméterek
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Kioldóegység védelmi funkciói: LI
Védelem típusa: L: túlterhelés elleni védelem (termikus), I: rövidzárlat elleni védelem (mágneses)
Kioldóegység névleges árama: 63 A (40 °C-on)
Névleges üzemi feszültség: 690 V AC 50/60 Hz, 750 V DC
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Kiegészítő információk
Hosszú késleltetésű kioldási érték beállítás típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelmi kioldási érték beállítási tartomány [Ir]: 0.7...1 x In
Hosszú késleltetésű védelmi késleltetés beállítás típusa tr: Fix
Hosszú késleltetésű védelmi késleltetés beállítási tartomány [tr]: 120…400 s 1.5 x In értéknél
Pillanatműködésű védelmi kioldási érték beállítás típusa Ii: Fix
Pillanatműködésű védelmi kioldási érték beállítási tartomány [Ii]: 125 A
Földzárlat védelem: Nincs
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fokozat: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -50…85 °C
