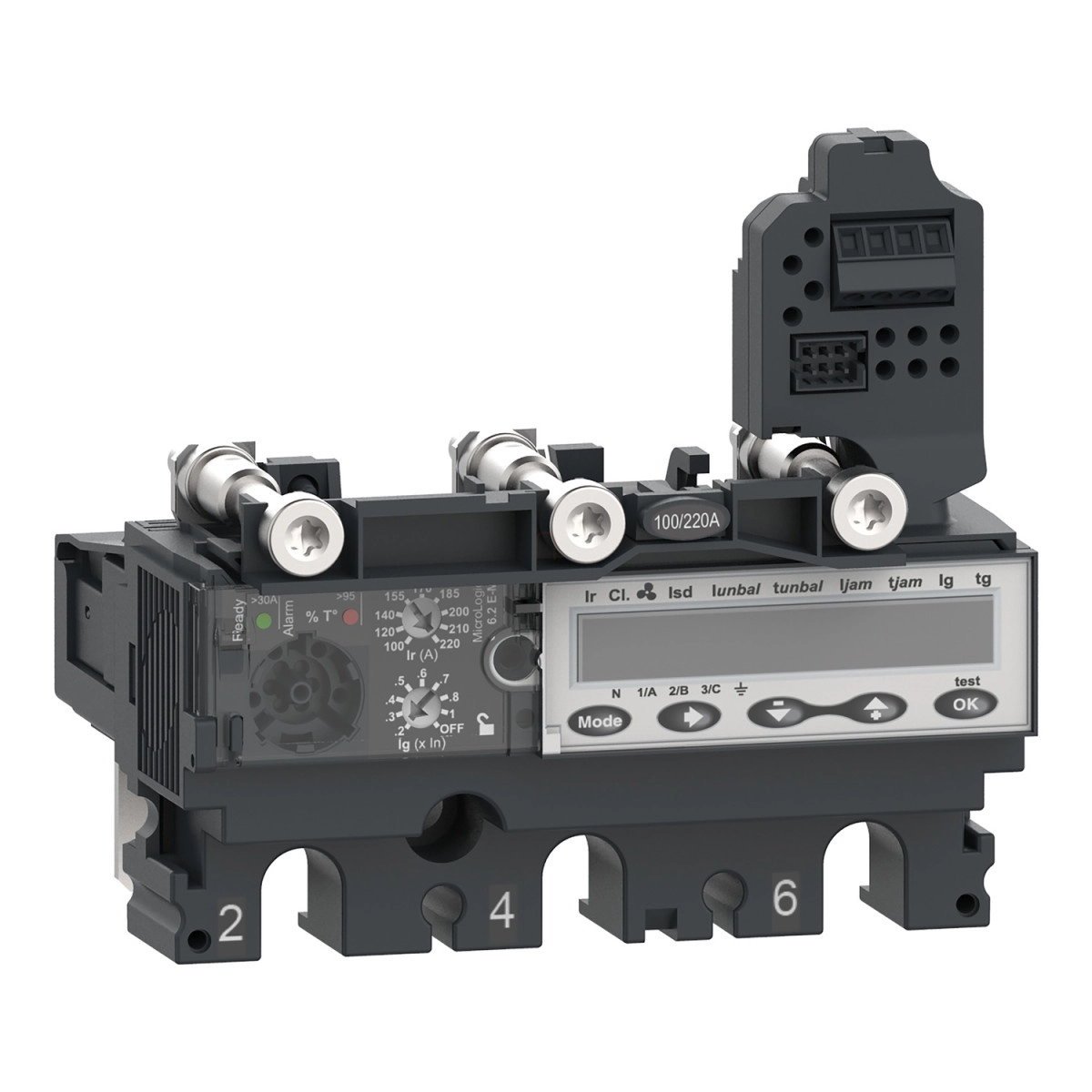

A Schneider Electric ComPacT NSX sorozat C1036M050 MicroLogic 6.2 EM kioldóegység egy csúcstechnológiás elektronikus védelmi eszköz, amely kifejezetten a ComPacT NSX100, NSX160 és NSX250 megszakítókhoz tervezett. Ez a 3-pólusú, 50 A-es kioldóegység különösen motorvédelmi alkalmazásokra optimalizált, továbbá integrált energiamérési képességekkel rendelkezik, ami különösen értékes az energiahatékony rendszerek tervezésénél és üzemeltetésénél.
A MicroLogic 6.2 E-M kioldóegység LSIG védelmeket biztosít, amely négy különböző védelmi funkciót foglal magába: L (túlterhelés elleni hosszú késleltetésű védelem), S (rövidzárlat elleni rögzített késleltetésű védelem), I (pillanatnyi rövidzárlat elleni védelem) és G (földzárlat elleni védelem). Az alapbeállítású 50 A névleges áram 65 °C környezeti hőmérsékleten is garantáltan működik, és a készülék 690 V AC 50/60 Hz névleges üzemi feszültséggel rendelkezik. A kioldóegység kifejezetten ipari motorvédelmi alkalmazásokhoz készült, különböző motorvédelmi osztályokkal (5, 10, 20, 30), amelyek rugalmasan állíthatók az adott motor karakterisztikáihoz.
A készülék kiemelkedő motorvédelmi képességekkel rendelkezik, beleértve az elhúzódó indítás elleni védelem, alulterhelés, áramegyensúly-vesztés és a motor elakadás elleni védelmet. A hosszú idejű kioldási beállítás (Ir) 9 különböző értékre állítható, 25-50 A tartományban. A kioldóegység rendelkezik termikus memóriával, amely 20 percig megőrzi a túlterhelési állapotot a kioldás előtt és után is, ezzel biztosítva a motor teljes körű védelmét. A rövid késleltetésű védelem (Isd) 5-13-szoros Ir értékre állítható, szintén 9 különböző beállítási lehetőséggel. A pillanatnyi rövidzárlat elleni védelem (Ii) fixen 750 A értékre van beállítva. A földzárlat-védelem (Ig) 0,3-1-szeres In értékre állítható (ahol In = 50 A), és a késleltetési idő (tg) 0-0,4 s között szabályozható.
A MicroLogic 6.2 EM kioldóegység fejlett kommunikációs és kijelzési funkciókat is kínál. Az LCD kijelző lehetővé teszi a készülék állapotának és a mért értékek könnyed leolvasását. A lokális jelzések között megtalálható a zöld villogó LED, amely a működési készültséget jelzi, valamint a piros LED, amely akkor világít, ha a hőmérséklet meghaladja a beállított értéket. A kioldóegység képes energiamérésre, illetve adatokat szolgáltat a védelem és riasztás beállításairól, időbélyeggel ellátott események táblázatairól, pillanatnyi és igényelt értékekről, karbantartási indikátorokról, áram- és teljesítményigényről, teljesítményminőségről és maximális/minimális értékekről. Rendelkezik zónaszelektív reteszeléssel (ZSI) is, amely javítja a szelektivitást és csökkenti a lekapcsolási időt hibák esetén.
A ComPacT NSX MicroLogic 6.2 EM kioldóegység megfelel az EN/IEC 60947-2 szabványoknak, II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatban használható az IEC 60947-1 szerint. IP40 védettségi fokozattal rendelkezik az IEC 60529 szerint, és széles üzemi hőmérséklet-tartományban (-25°C-tól +70°C-ig) működik. Ez a kioldóegység tökéletes választás ipari létesítmények, automatizált gyártósorok és kritikus infrastruktúrák számára, ahol a motorok megbízható védelme és az energiafogyasztás pontos mérése egyaránt fontos követelmény.
Schneider Electric ComPacT NSX (2021) - C1036M050 - Kioldóegység MicroLogic 6.2 EM NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 50 A, 3P3d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Termék típusa: ComPacT NSX100...250
Komponens típus: Kioldóegység
Kioldóegység neve: MicroLogic 6.2 E-M
Technológia: Elektronikus
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Alkalmazás: Motor
Pólusok: 3P
Védett pólusok: 3D
Védelmi funkciók
Védelem típusa: LSIG
L: túlterhelés elleni védelem (hosszú idejű)
S: rövidzárlat elleni védelem rögzített késleltetéssel (rövid idejű)
I: pillanatnyi rövidzárlat elleni védelem
G: földzárlat elleni védelem
Elektromos jellemzők
Névleges áram: 50 A 65 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Frekvencia: 50/60 Hz
Szerelési mód: Fix
Motorvédelmi jellemzők
Motorvédelmi osztályok: 30, 5, 20, 10
Kiegészítő motorvédelmek: Elhúzódó indítási idő, Alulterhelés, Áram egyensúlyvesztés, Motor elakadás
Beállítási lehetőségek
Hosszú idejű kioldási beállítás (Ir): 9 különböző beállítás, 25...50 A tartományban
Hosszú idejű védelem késleltetési idő (tr): Állítható
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem beállítása (Isd): 9 különböző beállítás, 5...13 x Ir tartományban
Rövid idejű védelem késleltetése (tsd): Fix
Pillanatnyi védelem beállítása (Ii): Fix, 750 A
Földzárlat-védelem beállítása (Ig): Állítható, 0.3...1 x In (In = 50 A esetén), Ig engedélyezhető/letiltható
Földzárlat-védelem késleltetése (tg): Állítható, 0...0.4 s
Kommunikáció és kijelzés
Zónaszelektív reteszelés (ZSI): Igen
Helyi jelzések: Villogó LED (zöld) - működésre kész, LED 95% Ith (piros) - hőmérséklet túllépés
Kijelző típusa: LCD
Mérés típusa: Energiamérő
Adatkommunikáció: Energiamérés, Védelem és riasztási beállítások, Időbélyeges események, Pillanatnyi és igény szerinti értékek, Karbantartási jelzők, Áram- és teljesítményigény, Teljesítményminőség, Maximum/minimum értékek
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Áramütés elleni védelem: II. osztály
Szennyezettségi fok: 3 (IEC 60947-1 szerint)
IP védettség: IP40 (IEC 60529 szerint)
Üzemi hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...85 °C
