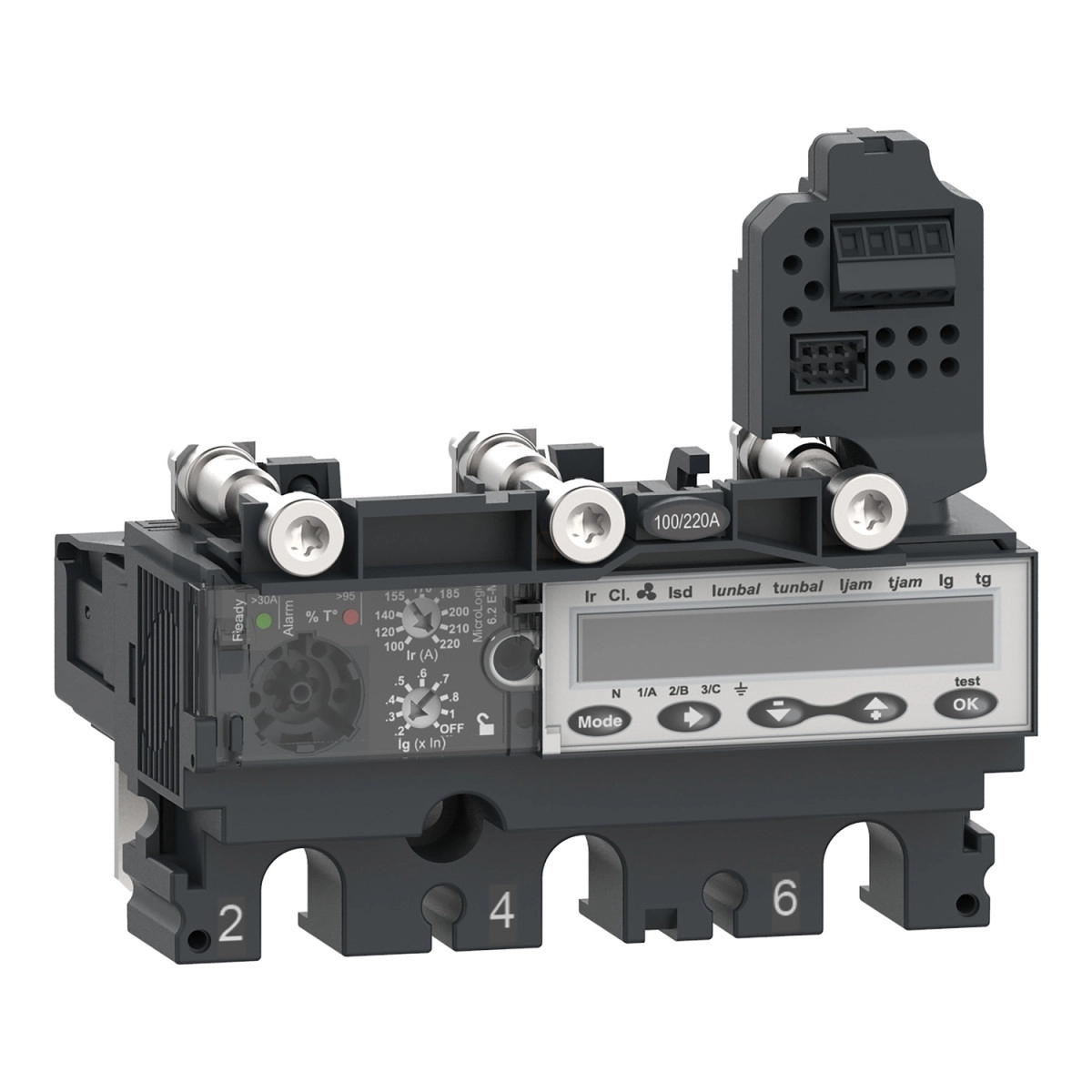

A Schneider Electric ComPacT NSX100-250 sorozatú megszakítókhoz fejlesztett MicroLogic 6.2 E-M kioldóegység egy rendkívül sokoldalú, elektronikus védelmi megoldás, amely ideális motorvédelmi és energiafelügyeleti feladatokra. A C1036M025 cikkszámú eszköz az intelligens védelmi funkciók és energiamérési képességek kombinációjával kiemelkedik a hagyományos kioldóegységek közül, mindezt 25A névleges áramerősséggel.
A MicroLogic 6.2 E-M kioldóegység LSIG védelmi funkciókat biztosít, amely négy különböző védelmi szintet tartalmaz: túlterhelésvédelem (L), rövid késleltetésű zárlat elleni védelem (S), pillanatnyi zárlat elleni védelem (I), valamint földzárlat elleni védelem (G). Ezek együttesen biztosítják a teljes körű védelmet a villamos berendezések és motorok számára. A beépített LCD kijelző lehetővé teszi az energiafogyasztás valós idejű nyomon követését és a részletes adatok megjelenítését. A kioldóegység különösen hasznos motorvédelmi alkalmazásoknál, hiszen speciális védelmi funkciókat kínál, mint például áram-egyenlőtlenség érzékelés, elakadt forgórész érzékelés, alulterhelés felismerés és elhúzódó indítási idő figyelés.
A készülék rendkívül rugalmas beállítási lehetőségeket kínál. A hosszú késleltetésű védelem (Ir) 12-25A tartományban állítható be, 9 különböző beállítási pozícióban. A rövid késleltetésű zárlat elleni védelem (Isd) szintén 9 beállítási lehetőséget kínál, 5-13-szoros Ir értékkel. A földzárlat védelem (Ig) 0,6-1-szeres In értékre állítható be. A különböző motorvédelmi osztályoknak (5, 10, 20, 30) megfelelően a kioldási karakterisztikák széles skálája áll rendelkezésre. A készülék 20 perces termikus memóriával is rendelkezik a kioldás előtt és után.
A MicroLogic 6.2 E-M kioldóegység kiemelkedő kommunikációs képességekkel rendelkezik: energiamérés, védelmi és riasztási beállítások, időbélyeggel ellátott események naplózása, pillanatnyi és igény szerinti értékek, karbantartási jelzők, áramerősség és teljesítmény igény, teljesítményminőség, valamint maximum/minimum értékek rögzítése. A készülék ZSI (Zone Selective Interlocking) funkcióval is rendelkezik, amely növeli a szelektív védelem hatékonyságát.
A kioldóegység 690V AC névleges üzemi feszültséggel és 50/60 Hz frekvenciával használható. Széles működési hőmérséklet-tartománya (-25°C - +70°C) és IP40-es védettsége biztosítja a megbízható működést különböző környezeti feltételek mellett. A MicroLogic 6.2 E-M kioldóegység kompatibilis a ComPacT NSX100, NSX160 és NSX250 megszakítókkal, így széles alkalmazási területet fed le a kis- és közepes méretű ipari rendszerekben. Az eszköz rögzített kivitelben szerelhető, 3 pólusú kialakítással rendelkezik, 3D védett pólusokkal.
Schneider Electric ComPacT NSX (2021) - C1036M025 - Kioldóegység MicroLogic 6.2 EM NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 25 A, 3P3d műszaki adatok
Általános információk
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250
Terméktípus: Kioldóegység
Kioldóegység neve: MicroLogic 6.2 E-M
Kioldóegység technológiája: Elektronikus
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Alkalmazás: Motor
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Védelmi funkciók
Kioldóegység védelmi funkciói: LSIG
Védelem típusai:
L: túlterhelés elleni védelem (hosszú késleltetésű)
S: rövid késleltetésű zárlat elleni védelem rögzített késleltetéssel
I: pillanatnyi zárlat elleni védelem
G: földzárlat elleni védelem
Kioldóegység névleges áramerőssége: 25 A 65 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Rögzített
Motor védelmi funkciók
Motor kioldási osztály: 5, 10, 20, 30
Kiegészítő motorvédelem: Áram-egyenlőtlenség, Elakadt forgórész, Alulterhelés, Elhúzódó indítási idő
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem kioldási beállítási tartománya [Ir]: 12...25 A
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Állítható
Termikus memória: 20 perc a kioldás előtt és után
Rövid késleltetésű védelem kioldási beállítási típusa Isd: Állítható 9 beállítás
Rövid késleltetésű védelem kioldási beállítási tartománya [Isd]: 5...13 x Ir
Pillanatnyi védelem kioldási beállítási típusa Ii: Rögzített
Pillanatnyi védelem kioldási beállítási tartománya [Ii]: 425 A
Földzárlat védelem kioldási beállítási típusa Ig: Állítható
Földzárlat védelem kioldási beállítási tartománya [Ig]: 0.6...1 x In (In = 25 A esetén)
Kijelzés és kommunikáció
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra, LED 95% Ith (piros) a beállított hőmérsékleti pont túllépésére
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Energiamérés, Védelmi és riasztási beállítások, Időbélyeggel ellátott események naplója, Pillanatnyi és igény szerinti értékek, Karbantartási jelzők, Áramerősség és teljesítmény igény, Teljesítményminőség, Maximum/minimum értékek
Elektromos adatrögzítés: Karbantartási jelzők
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
