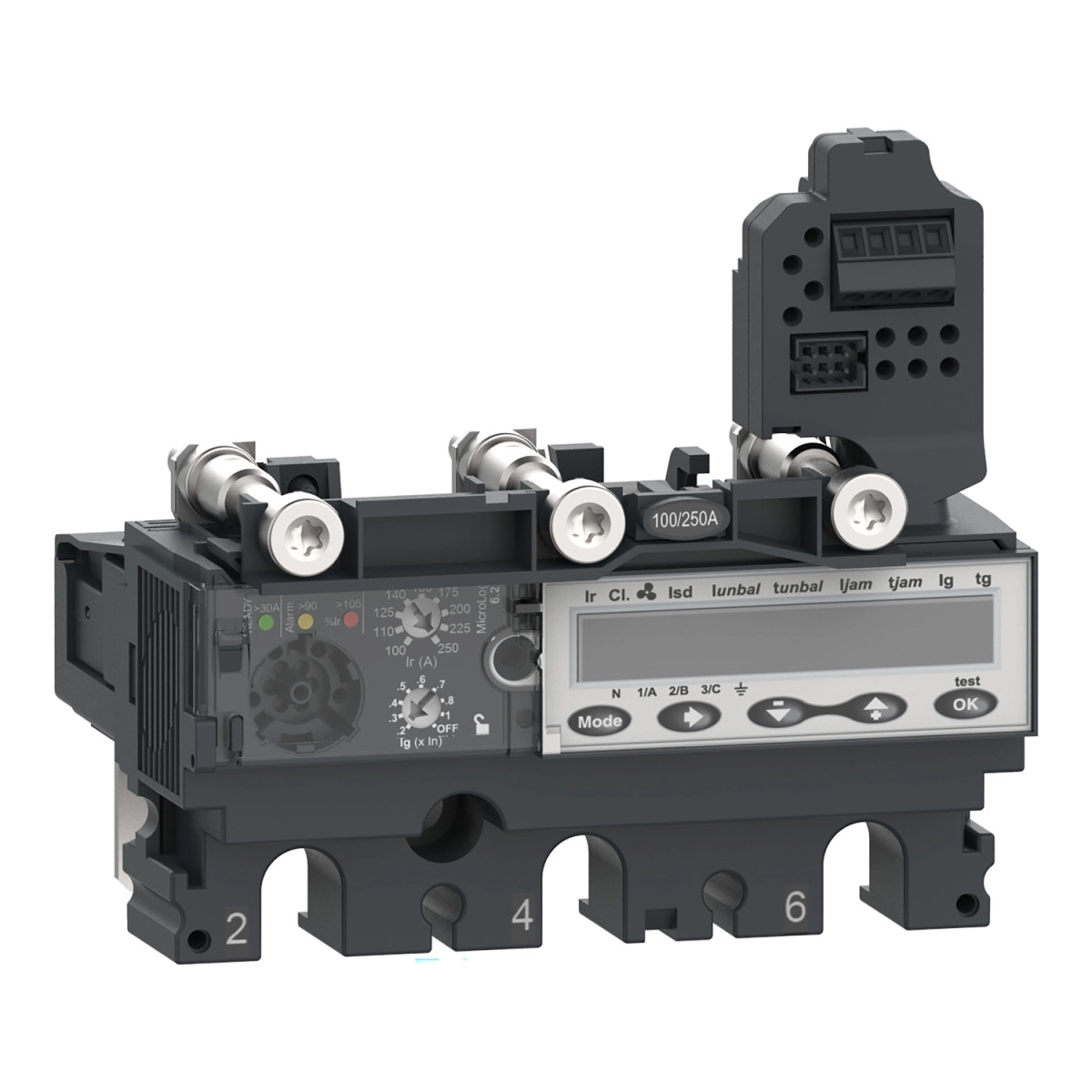

A Schneider Electric C1036E100 típusú MicroLogic 6.2E elektronikus kioldóegység a ComPacT NSX100/160/250 sorozatú megszakítókhoz egy magas szintű védelmi megoldás, amely különösen az elosztóhálózatokban nyújt komplex felügyeletet és védelmet. Ez a 3 pólusú, 3 védett pólussal rendelkező eszköz egyaránt alkalmas ipari, kereskedelmi és közintézményi felhasználásra, ahol a megbízható áramkörvédelem és a részletes energiafelügyelet elengedhetetlen.
A MicroLogic 6.2E kioldóegység négy fő védelmi funkcióval rendelkezik, amit az LSIG rövidítés jelöl: túlterhelésvédelem (L), késleltetett rövidzárlat elleni védelem (S), azonnali rövidzárlat elleni védelem (I) és földzárlatvédelem (G). A készülék névleges árama 100A 40°C környezeti hőmérsékleten, és 690V AC 50/60 Hz névleges üzemi feszültségen működik. A rögzítési módja fix, amely biztosítja a stabil működést és csökkenti a karbantartási igényt.
A MicroLogic 6.2E kioldóegység egyik fő erőssége a részletesen testre szabható védelmi beállításai. A túlterhelésvédelem (Ir) 9 különböző beállítással, 40-100A tartományban állítható. A késleltetés (tr) szintén állítható, 15-400 másodperces tartományban 1.5x Ir áramerősségnél, vagy 0.35-11 másodperces tartományban 7.2x Ir áramerősségnél, illetve 0.5-16 másodperces tartományban 6x Ir áramerősségnél. A készülék rendelkezik 20 perces termikus memóriával a kioldás előtt és után, ami fokozza a védelem megbízhatóságát. A rövidzárlat elleni védelem (Isd) 9 különböző beállítással, 1.5-10 x Ir tartományban állítható, míg a késleltetése (tsd) szintén változtatható. Az azonnali rövidzárlat elleni védelem (Ii) 1.5-15 x In tartományban állítható. A földzárlatvédelem (Ig) beállítási tartománya 0.4-1 x In, ha In = 40 A, vagy 0.2-1 x In, ha In > 40 A, és a védelmi késleltetés (tg) is állítható.
A készülék LCD kijelzővel rendelkezik, és számos vizuális jelzéssel segíti a felhasználót: villogó zöld LED jelzi a működésre kész állapotot, piros LED a 105%-os túlterhelést, narancs LED a 90%-os túlterhelést. A beépített energiamérő funkciónak köszönhetően pontos adatokat szolgáltat az energiafogyasztásról, amelyek kommunikálhatók is. A kommunikációs képességek kiterjednek az energiamérésre, a védelmi és riasztási beállításokra, az időbélyeggel ellátott eseménynaplókra, a pillanatnyi és igény szerinti értékekre, a karbantartási jelzőkre, a pillanatnyi és teljesítmény igényekre, valamint a teljesítmény minőségére és a maximum/minimum értékekre. A készülék támogatja a zóna szelektív reteszelést (ZSI) is, ami tovább növeli a védelmi rendszer hatékonyságát. A MicroLogic 6.2E megfelel az EN/IEC 60947-2 szabványnak, és II-es érintésvédelmi osztályba tartozik. Az eszköz 3-as szennyezettségi fokozattal rendelkezik az IEC 60947-1 szerint, és IP40 védettségi fokozattal az IEC 60529 szerint.
Schneider Electric ComPacT NSX (2021) - C1036E100 műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250
Termék vagy komponens típusa: Kioldóegység
Kioldóegység neve: MicroLogic 6.2 E
Kioldóegység technológiája: Elektronikus
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Alkalmazási terület: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Védelmi funkciók
Kioldóegység védelmi funkciói: LSIG
Védelem típusa: L: túlterhelésvédelem (hosszú idejű)
S: késleltetett rövidzárlat elleni védelem
I: pillanatnyi rövidzárlat elleni védelem
G: földzárlatvédelem
Kioldóegység névleges árama: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési módja: Fix
Beállítási tartományok
Hosszú idejű kioldási áram beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
[Ir] hosszú idejű védelmi kioldási áram beállítási tartománya: 40...100 A
Hosszú idejű védelmi késleltetés beállítási típusa tr: Állítható
[tr] hosszú idejű védelmi késleltetés beállítási tartománya: 15...400 s 1,5 x Ir esetén
0,35...11 s 7,2 x Ir esetén
0,5...16 s 6 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelmi kioldási áram beállítás típusa Isd: Állítható 9 beállítás
[Isd] Rövid idejű védelmi kioldási áram beállítási tartománya: 1,5...10 x Ir
Rövid idejű védelmi késleltetés beállítási típusa tsd: Állítható
[tsd] Rövid idejű védelmi késleltetés beállítási tartománya: 0...0,4 s I²t=ki
0,1...0,4 s I²t=be
Azonnali védelmi kioldási áram beállítás típusa Ii: Állítható
[Ii] azonnali védelmi kioldási áram beállítási tartománya: 1,5...15 x In
Földzárlat védelmi kioldási áram beállítás típusa Ig: Állítható
[Ig] földzárlat védelmi kioldási áram beállítási tartománya: 0,4...1 x In, ha In = 40 A
0,2...1 x In, ha In > 40 A
Ig engedélyezés be/ki
Földzárlat védelmi időkésleltetés beállítási típusa tg: Állítható
[tg] földzárlat védelmi időkésleltetés beállítási tartománya: 0...0,4 s I²t=ki
0,1...0,4 s I²t=be
Szivárgóáram elleni védelem: Nincs
Zóna szelektív reteszelés ZSI: Van
Kijelzés és kommunikáció
Helyi jelzés: Villogó LED (zöld) üzemkész állapothoz
LED 105% Ir (piros) túlterheléshez
LED 90% Ir (narancs) túlterheléshez
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Energiamérés
Védelmi és riasztási beállítások
Időbélyeggel ellátott előzmények és eseménytáblák
Pillanatnyi és igény szerinti értékek
Karbantartási jelzők
Áramigény és teljesítmény
Teljesítmény minőség
Maximum/minimum értékek
Elektromos adatrögzítés: Karbantartási jelzők
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet üzemeltetés közben: -25...70 °C
Környezeti hőmérséklet tárolás közben: -40...85 °C
