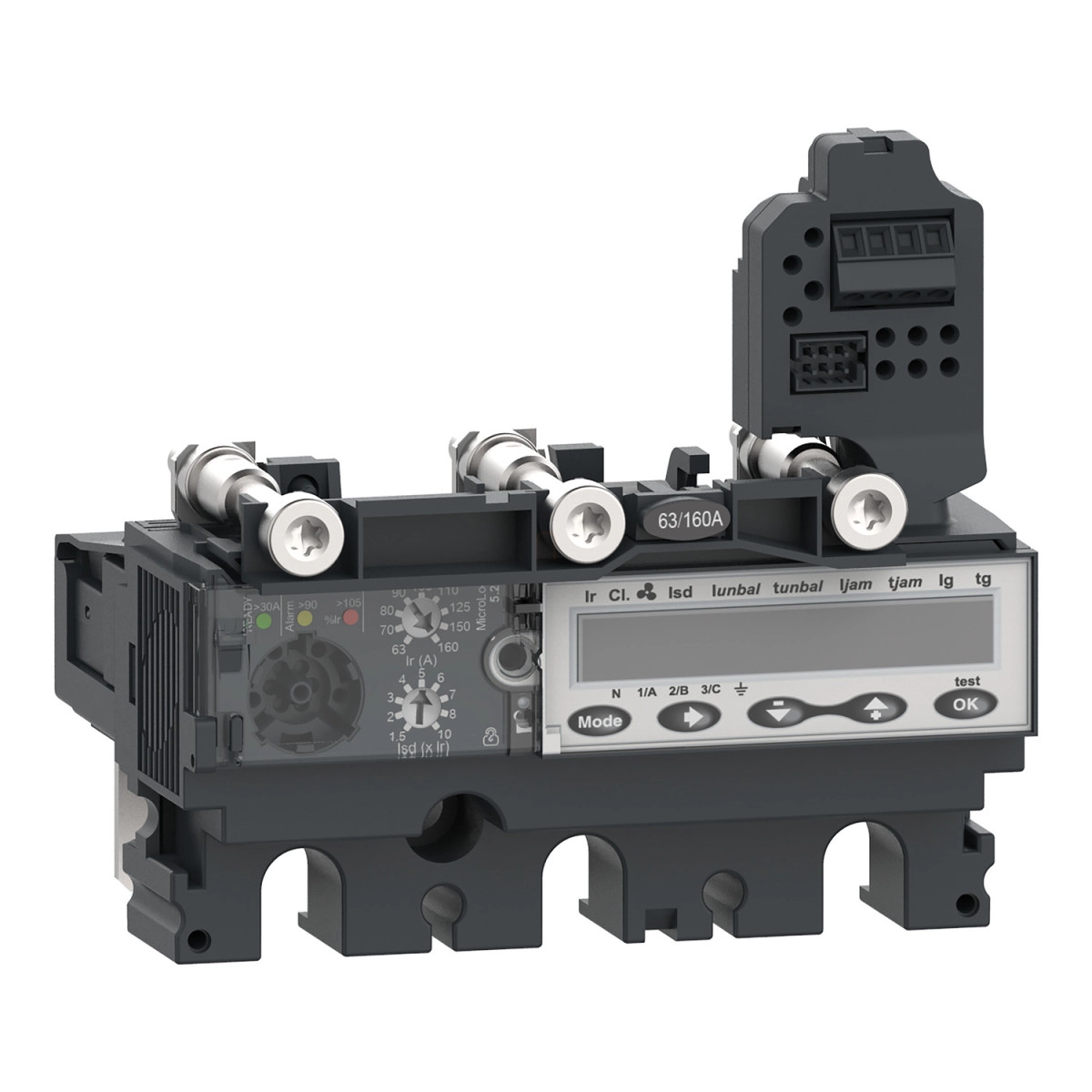

A Schneider Electric ComPacT NSX C1035E100 MicroLogic 5.2E kioldóegység a modern villamosenergia-elosztó rendszerek megbízható védelmi komponense, amelyet kifejezetten a ComPacT NSX100, NSX160 és NSX250 megszakítókhoz fejlesztettek ki. Ez a 3 pólusú, elektronikus kioldóegység 100A névleges áramerősséggel rendelkezik, és átfogó védelmet biztosít a túlterhelés és rövidzárlat ellen, miközben fejlett energiamonitorozási funkciókat is kínál.
A MicroLogic 5.2E kioldóegység LSI védelmi funkciókat tartalmaz, amelyek hatékony védelmet nyújtanak különböző elektromos problémák ellen. Az "L" funkció a túlterhelés elleni hosszú késleltetésű védelem, az "S" a rövid késleltetésű rövidzárlat elleni védelem, míg az "I" az azonnali rövidzárlat elleni védelem. A kioldóegység 100A névleges áramerősséggel működik 40°C környezeti hőmérsékleten, és 690V AC üzemi feszültségre tervezték 50/60 Hz hálózati frekvenciával. A beépített termikus memória 20 percig megőrzi az adatokat a kioldás előtt és után, ami jelentősen növeli a rendszer biztonságát és nyomon követhetőségét.
A C1035E100 kioldóegység rendkívüli rugalmasságot biztosít a beállítások terén. A hosszú idejű védelem (Ir) 9 különböző beállítással rendelkezik, és 40-100A között állítható. A hosszú idejű védelem késleltetése (tr) szintén állítható, 15-400 másodperc között 1,5 × Ir esetén, 0,35-11 másodperc között 7,2 × Ir esetén, és 0,5-16 másodperc között 6 × Ir esetén. A rövid idejű védelem (Isd) szintén 9 különböző beállítást kínál, és 1,5-10 × Ir között állítható, míg a rövid idejű védelem késleltetése (tsd) 0-0,4 másodperc között állítható, ha az I²t kikapcsolt, illetve 0,1-0,4 másodperc között, ha az I²t bekapcsolt. Az azonnali védelem (Ii) 1,5-15 × In között állítható. A kioldóegység zóna szelektív reteszeléssel (ZSI) is rendelkezik, ami tovább növeli a rendszer rugalmasságát és megbízhatóságát.
A MicroLogic 5.2E kioldóegység egyik kiemelkedő tulajdonsága a beépített energiamérő, amely LCD kijelzőn keresztül biztosít részletes információkat. A helyi jelzőrendszer tartalmaz egy villogó zöld LED-et, amely az üzemkész állapotot jelzi, egy piros LED-et, amely a 105%-os Ir túlterhelést jelzi, és egy narancssárga LED-et, amely a 90%-os Ir túlterhelést jelzi. Az egység képes különböző adatok kommunikációjára, beleértve az energiamérést, védelmi és riasztási beállításokat, időbélyeggel ellátott előzményeket és eseménytáblákat, pillanatnyi és igényelt értékeket, karbantartási mutatókat, áram- és teljesítményigényt, energia minőségi adatokat és maximum/minimum értékeket. Az IP40 védettségi fokozatnak köszönhetően a termék megbízhatóan működik különböző környezeti feltételek között, -25°C és +70°C közötti üzemi hőmérsékleten, míg tárolási hőmérséklet-tartománya -40°C és +85°C között van.
Schneider Electric ComPacT NSX (2021) - C1035E100 műszaki adatok
Általános adatok
Termékcsalád: ComPacT
Termék típusa: MicroLogic 5.2E kioldóegység
Cikkszám: C1035E100
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Alkalmazás: Elosztás
Műszaki paraméterek
Pólusok: 3P
Védett pólusok: 3D
Védelmi funkciók: LSI (L: túlterhelés elleni védelem; S: rövid késleltetésű rövidzárlat elleni védelem; I: azonnali rövidzárlat elleni védelem)
Névleges áram: 100 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési módja: Fix
Védelmi beállítások
Hosszú idejű kioldás (Ir) beállítás: 9 fokozatban állítható, 40...100 A tartományban
Hosszú idejű védelem késleltetési tartomány (tr): 15...400 s 1,5 × Ir esetén; 0,35...11 s 7,2 × Ir esetén; 0,5...16 s 6 × Ir esetén
Termikus memória: 20 perc a kioldás előtt és után
Rövid idejű védelem kioldási tartomány (Isd): 9 fokozatban állítható, 1,5...10 × Ir
Rövid idejű védelem késleltetési tartomány (tsd): 0...0,4 s I²t=kikapcsolva; 0,1...0,4 s I²t=bekapcsolva
Azonnali védelem kioldási tartomány (Ii): 1,5...15 × In
Földzárlat védelem: Nincs
Zóna szelektív reteszelés: Igen
Kijelzés és kommunikáció
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra; LED 105% Ir (piros) túlterhelésre; LED 90% Ir (narancssárga) túlterhelésre
Kijelző típusa: LCD kijelző
Mérési típus: Energiamérő
Adatkommunikáció: Energiamérés; Védelmi és riasztási beállítások; Időbélyeggel ellátott előzmények és eseménytáblák; Pillanatnyi és igényelt értékek; Karbantartási mutatók; Áram- és teljesítményigény; Energiaminőség; Maximum/minimum értékek
Környezeti adatok
Szabványok: EN/IEC 60947-2
Elektromos érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 (IEC 60947-1 szerint)
IP védettségi fokozat: IP40 (IEC 60529 szerint)
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
