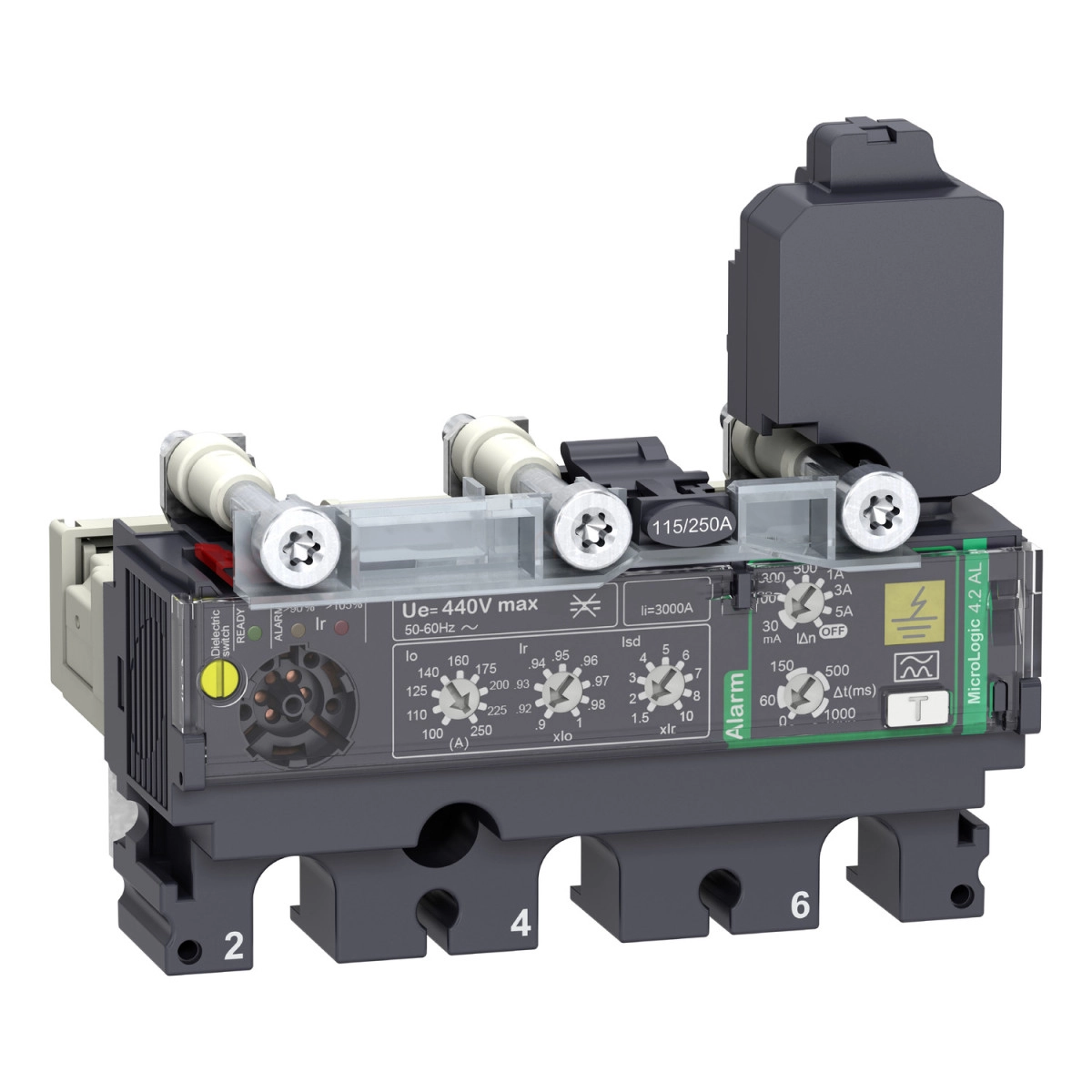

A Schneider Electric MicroLogic Vigi 4.2AL típusú elektronikus kioldóegység a ComPacT NSX100-250 sorozatú megszakítókhoz tervezett professzionális védelmi megoldás. Ez a 100A névleges áramerősségre méretezett termék különösen elosztóhálózati alkalmazásokhoz ajánlott, ahol a magas fokú védelem és a megbízhatóság kiemelt fontosságú. A C1034A100 cikkszámú kioldóegység egyesíti a túlterhelés elleni védelmet, a rövid késleltetésű zárlati védelmet és a pillanatnyi zárlati védelmet (LSoI), valamint integrált földzárlat riasztási funkcióval is rendelkezik.
A 3-pólusú kialakítás maximális rugalmasságot biztosít a háromfázisú rendszerekben, míg az elektronikus technológia pontos és megbízható védelmet garantál. A készülék kompatibilis a ComPacT NSX100, NSX160 és NSX250 megszakítókkal, így különböző méretű és teljesítményű rendszerekhez is alkalmazható. A MicroLogic 4.2AL kioldóegység 440V AC 50/60Hz üzemi feszültségen működik, és fix rögzítésű megszakítókhoz tervezték.
A termék különlegessége a rendkívül rugalmas beállítási lehetőségek. A túlterhelés elleni védelem (Ir) 40-100A tartományban állítható, 9 különböző beállítással, míg a rövid késleltetésű zárlati védelem (Isd) 1,5-10-szeres Ir értékre állítható. A pillanatnyi zárlati védelem (Ii) fix 1500A értéken működik. A készülék termikus memóriával is rendelkezik, amely 20 percig őrzi meg az adatokat kioldás előtt és után. Az integrált földzárlat védelem A osztályú, és érzékenysége széles tartományban (0,03A-tól 5A-ig) állítható, valamint különböző késleltetési időkkel (0ms-től 1s-ig) konfigurálható. A földzárlatvédelem igény szerint ki is kapcsolható az IΔn forgókapcsolóval.
A Schneider Electric C1034A100 kioldóegység fejlett jelzőrendszerrel rendelkezik, amely segíti a rendszer állapotának nyomon követését: villogó zöld LED jelzi az üzemkész állapotot, piros LED a 105%-os Ir túlterhelést, narancssárga LED a 90%-os Ir túlterhelést, valamint sárga színjelzés mutatja a maradékáramot. A termék -25...70 °C közötti környezeti hőmérsékleten üzemeltethető, és IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint. A ComPacT NSX MicroLogic Vigi 4.2AL kioldóegység megfelel az EN/IEC 60947-2 szabványnak, és II. érintésvédelmi osztályba tartozik.
Schneider Electric ComPacT NSX (2021) - C1034A100 -Kioldóegység MicroLogic 4.2 AL NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 100A, 3P3d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Termék típusa: ComPacT NSX100...250
Komponens típusa: Kioldóegység
Kioldóegység neve: MicroLogic 4.2 AL
Technológia: Elektronikus
Kompatibilitás: ComPacT NSX160, ComPacT NSX100, ComPacT NSX250
Alkalmazás: Elosztás
Pólusok és védelem
Pólusok leírása: 3P
Védett pólusok: 3D
Kioldóegység védelmi funkciói: LSoI
Védelem típusa:
L: túlterhelés elleni védelem (hosszú idejű)
So: rövid idejű zárlati védelem fix késleltetéssel
I: pillanatnyi zárlati védelem
Névleges áramerősség: 100 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Túlterhelés és zárlati védelem beállításai
Hosszú idejű kioldás beállítás típusa Ir: 9 fokozatban állítható
Hosszú idejű védelem tartománya [Ir]: 40...100 A
Hosszú idejű védelem késleltetés típusa tr: Fix
Hosszú idejű védelem késleltetési tartománya [tr]:
11 s 7,2 x Ir esetén
16 s 6 x Ir esetén
400 s 1,5 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldás beállítás típusa Isd: Állítható
Rövid idejű védelem kioldási tartománya [Isd]: 1,5...10 x Ir
Rövid idejű védelem késleltetés típusa tsd: Fix
Pillanatnyi védelem kioldás beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási tartománya [Ii]: 1500 A
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztály: A osztály
Földzárlat védelem érzékenység beállítás típusa IΔn: Állítható
Földzárlat védelem érzékenység beállítási tartománya [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Földzárlat védelem speciális üzemmód: Kikapcsolható az IΔn forgókapcsolóval
Földzárlat védelem késleltetés beállítás típusa Δt: Állítható
Földzárlat védelem késleltetés beállítási tartománya [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Zóna szelektív reteszelés ZSI: Nélküle
Jelzések
Helyi jelzések:
Villogó LED (zöld): üzemkész
LED 105% Ir (piros): túlterhelés
LED 90% Ir (narancs): túlterhelés
Színjelzés (sárga): maradékáram
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettség: IP40 az IEC 60529 szerint
Működési környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…85 °C
