A Schneider Electric ComPacT NSX sorozatú megszakítókhoz tervezett MicroLogic Vigi 4.2AL típusú kioldóegység egy csúcstechnológiás megoldás, amely a legmagasabb szintű védelmi funkciókat biztosítja villamos elosztóhálózatokban. A C1034A040 cikkszámú, 40A névleges áramerősségű kioldóegység a ComPacT NSX100, NSX160 és NSX250 megszakítókkal kompatibilis, és háromfázisú (3 pólusú) rendszerekben használható. Ez a speciális elektronikus védelmi készülék nemcsak az alapvető túláram-védelmi funkciókat biztosítja, hanem fejlett földzárlati riasztási képességgel is rendelkezik.
A MicroLogic 4.2AL kioldóegység LSoI védelmi funkciókat kínál, ami magában foglalja a hosszú késleltetésű túlterhelésvédelmet (L), rögzített késleltetésű rövidzárlat elleni védelmet (So) és a pillanatnyi rövidzárlat elleni védelmet (I). A hosszú késleltetésű túláram védelem beállítási tartománya 18-40A között 9 különböző beállításban változtatható, míg a rövidzárlat elleni védelem (Isd) 1,5-10 x Ir között állítható. A készülék 600A értékre rögzített pillanatnyi kioldási szinttel (Ii) rendelkezik, ami azonnali védelmet biztosít súlyos rövidzárlat esetén. Az integrált termikus memória funkció 20 percig tárolja a túlterhelési adatokat a kioldás előtti és utáni időszakban, így biztosítva a folyamatos védelmet ismétlődő túlterhelés esetén.
A kioldóegység egyik legértékesebb funkciója az integrált földzárlat-védelmi képesség. Az A osztályú földzárlat-védelem érzékenysége széles tartományban, 0,03A-től egészen 5A-ig állítható. A földzárlat-védelmi késleltetés szintén rugalmasan állítható 0 ms-től egészen 1 másodpercig, így különböző alkalmazási területekhez optimalizálható. A földzárlat-védelem teljesen kikapcsolható a IΔn forgókapcsoló OFF pozícióba állításával, amikor erre szükség van. A készülék állapotát különféle LED-ek jelzik: villogó zöld LED a működési készültséget, piros LED a 105%-os túlterhelést, narancssárga LED a 90%-os túlterhelést, sárga színjelzés pedig a maradékáramot mutatja.
A Schneider Electric ComPacT NSX sorozatú MicroLogic Vigi 4.2AL kioldóegység a legmagasabb védelmi szabványoknak felel meg, az EN/IEC 60947-2 szerint tanúsított. IP40-es védettségi fokozata megfelelő védelmet biztosít a por és a nedvesség ellen. A készülék -25°C és +70°C közötti üzemi hőmérsékleten használható, ami lehetővé teszi változatos környezeti feltételek melletti alkalmazását. A C1034A040 fix szerelésű megszakítókhoz használható, és 440V AC 50/60 Hz névleges üzemi feszültségen működik. A készülék II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatnak megfelelően tervezték az IEC 60947-1 szerint.

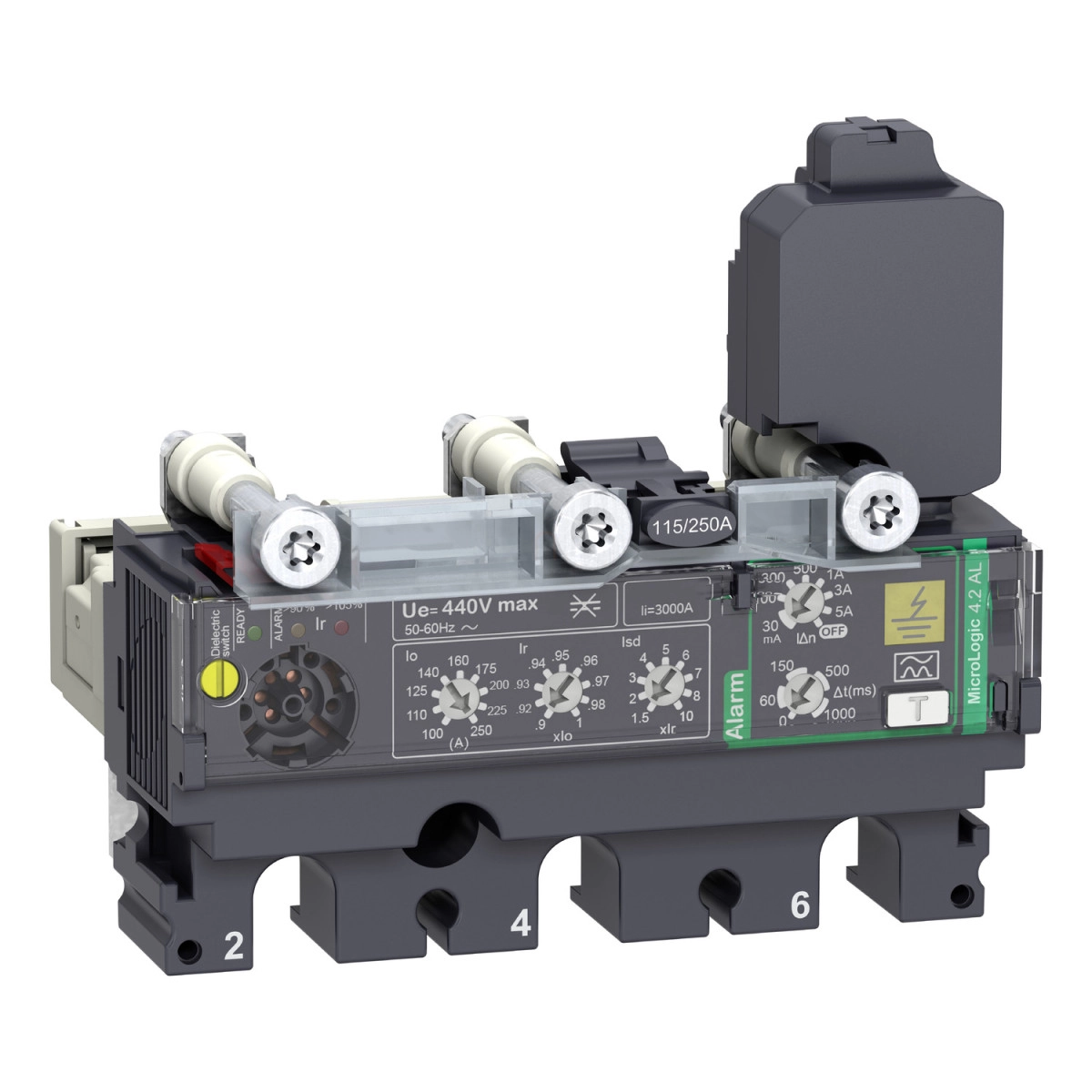

Schneider Electric ComPacT NSX (2021) - C1034A040 -Kioldóegység MicroLogic 4.2 AL NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 40A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250
Terméktípus: Kioldóegység
Kioldóegység neve: MicroLogic 4.2 AL
Kioldóegység technológiája: Elektronikus
Kompatibilis sorozatok: ComPacT NSX160, ComPacT NSX100, ComPacT NSX250
Alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Kioldóegység védelmi funkciói: LSoI
Védelmi típus: L: túlterhelés elleni védelem (hosszú késleltetés), So: rövidzárlat elleni védelem rögzített késleltetéssel, I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges áramerőssége: 40 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító felszerelési módja: Fix
Kiegészítő adatok
Hosszú késleltetésű kioldás beállítási típusa Ir (hővédelem): Állítható, 9 beállítás
Hosszú késleltetésű védelmi kioldás beállítási tartománya [Ir]: 18...40 A
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Fix
Hosszú késleltetésű védelem késleltetési ideje [tr]: 11 s 7,2 x Ir értéknél, 16 s 6 x Ir értéknél, 400 s 1,5 x Ir értéknél
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldás beállítási típusa Isd: Állítható
Rövid késleltetésű védelem kioldási tartománya [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítási típusa tsd: Fix
Pillanatnyi védelem kioldási beállítási típusa Ii: Fix
Pillanatnyi védelem kioldási tartománya [Ii]: 600 A
Földzárlat-védelem: Integrált
Földzárlat-védelem osztálya: A osztály
Földzárlat-védelem érzékenységi beállítási típusa IΔn: Állítható
Földzárlat-védelem érzékenységi beállítási tartománya [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Földzárlat-védelem speciális üzemmódja: Kikapcsolható az IΔn forgókapcsolóval
Földzárlat-védelem késleltetés beállítási típusa Δt: Állítható
Földzárlat-védelem késleltetési idő beállítási tartománya [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Zóna szelektív reteszelés ZSI: Nélküle
Helyi jelzések: Villogó LED (zöld) a működési készültséghez, LED 105% Ir (piros) túlterheléshez, LED 90% Ir (narancssárga) túlterheléshez, Színes jelző (sárga) maradékáramhoz
Környezeti adatok
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fokozat: 3, IEC 60947-1 szerint
IP védettségi fokozat: IP40, IEC 60529 szerint
Környezeti üzemi hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
