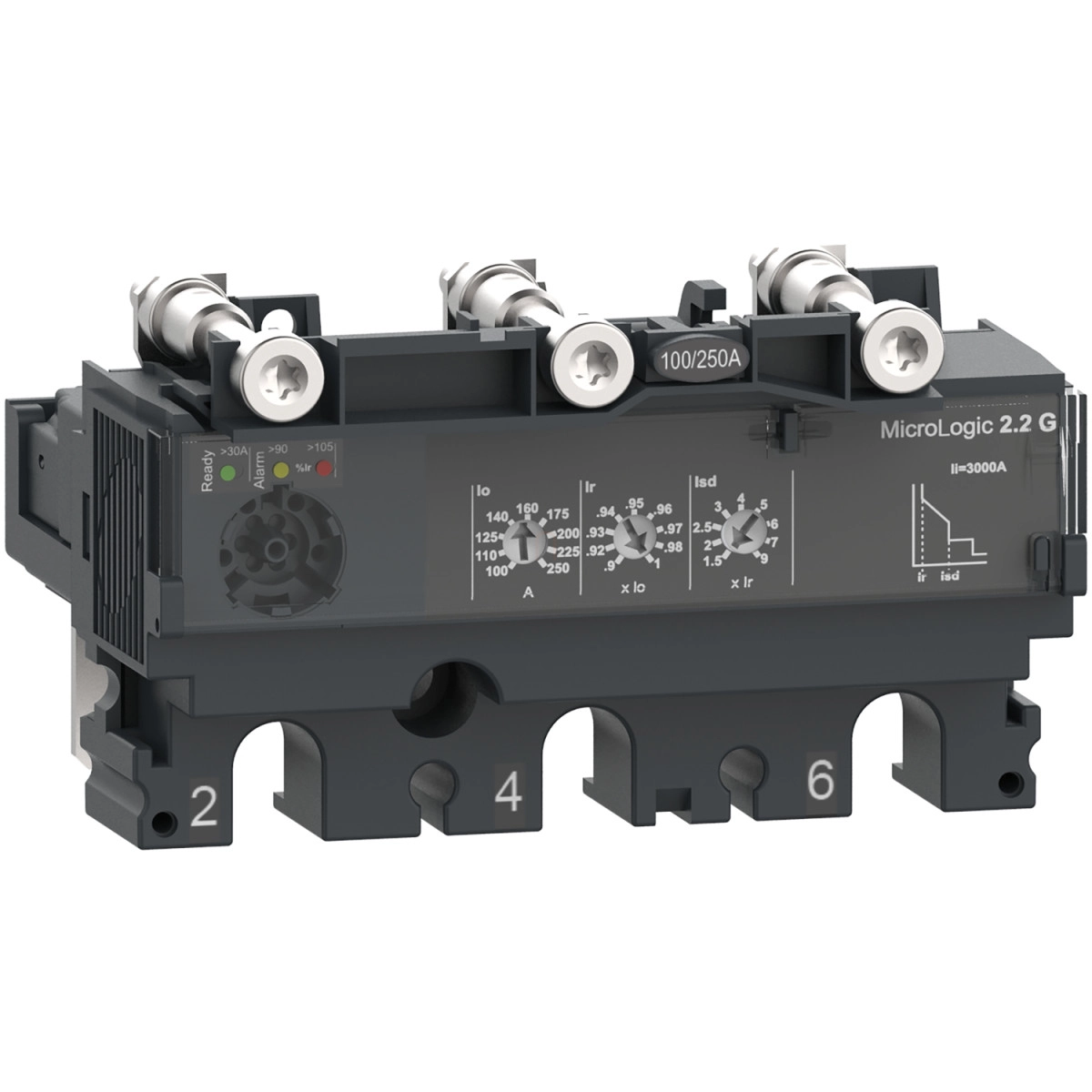

A Schneider Electric ComPacT NSX sorozatú C1032G100 MicroLogic 2.2G típusú kioldóegység egy fejlett elektronikus védelmi rendszer, amelyet kifejezetten generátorvédelemre terveztek. Ez a 3 pólusú, elektronikus alapvédelemmel ellátott modul a ComPacT NSX100/160/250 típusú megszakítókkal kompatibilis, és 100 A névleges áramerősséggel rendelkezik.
A MicroLogic 2.2G kioldóegység az LSoI védelmi funkciókat biztosítja, amely magában foglalja a túlterhelés elleni védelmet (L), a rövidzárlat elleni védelmet rögzített késleltetéssel (So), valamint a pillanatnyi rövidzárlat elleni védelmet (I). A termék kiemelkedő előnye a rugalmas beállíthatóság: a túlterhelésvédelem (Ir) 40-100 A tartományban 9 különböző fokozatban állítható, míg a rövidtávú rövidzárlati védelem (Isd) 1,5-9 x Ir tartományban szabályozható. Az azonnali rövidzárlat elleni védelem (Ii) értéke fixált 1500 A-en. A védelmi rendszer további előnye a 20 perces termikus memória, amely a kioldás előtt és után is megőrzi az adatokat.
A MicroLogic 2.2G kioldóegység 690 V AC névleges feszültségen, 50/60 Hz frekvencián üzemeltethető, és olyan különleges funkciókkal rendelkezik, mint a helyi jelzőrendszer, amely három különböző LED-del vizualizálja az üzemállapotot: zöld villogó LED jelzi a működésre kész állapotot, piros LED a 105%-os Ir túlterhelést, míg a narancssárga LED a 90%-os Ir túlterhelési állapotot mutatja. A termék nem rendelkezik földzárlat elleni védelemmel és zóna-szelektív reteszeléssel (ZSI).
A Schneider Electric C1032G100 MicroLogic 2.2G kioldóegység IP40-es védelmi besorolással rendelkezik az IEC 60529 szabvány szerint, valamint megfelel az EN/IEC 60947-2 szabványoknak. A készülék II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatú környezetben is használható az IEC 60947-1 szabvány szerint. A termék rendkívül széles hőmérsékleti tartományban működőképes: -25°C és +70°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya pedig -50°C és +85°C között van.
A C1032G100 MicroLogic 2.2G kioldóegység ideális választás generátorvédelmi alkalmazásokhoz, ahol megbízható elektronikus védelmi rendszerre van szükség. Elsősorban ipari környezetben, energiaelosztó rendszerekben és generátorokhoz kapcsolódó alkalmazásokban javasolt a használata, ahol precíz, állítható védelmi paraméterekre van szükség a berendezések optimális működéséhez és védelméhez.
Schneider Electric ComPacT NSX (2021) - C1032G100 -Kioldóegység MicroLogic 2.2 G NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 100 A, 3P3d műszaki adatok
Fő adatok
Termékcsalád: ComPacT
Termék sorozat: ComPacT NSX100...250
Terméktípus: Kioldóegység
Kioldóegység neve: MicroLogic 2.2 G
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Eszköz alkalmazása: Generátor
Pólusok: 3P
Védett pólusok: 3D
Védelmi funkciók: LSoI
Védelmi jellemzők
Védelem típusa:
L: túlterhelés elleni védelem (hosszú idejű)
So: rövid idejű rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges árama: 100 A 40°C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Rögzített
Kiegészítő adatok
Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú idejű védelmi kioldási beállítási tartomány [Ir]: 40...100 A
Hosszú idejű védelmi késleltetés beállítási típus tr: Rögzített
Hosszú idejű védelmi késleltetés beállítási tartomány [tr]:
15 s 1,5 x Ir esetén
0,35 s 7,2 x Ir esetén
0,5 s 6 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelmi kioldási beállítás típusa Isd: Állítható
Rövid idejű védelmi kioldási beállítási tartomány [Isd]: 1,5...9 x Ir
Rövid idejű védelmi késleltetés beállítási típus tsd: Rögzített
Pillanatnyi védelmi kioldási beállítás típusa Ii: Rögzített
Pillanatnyi védelmi kioldási beállítási tartomány [Ii]: 1500 A
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Jelzések
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra, LED 105% Ir (piros) túlterhelésre, LED 90% Ir (narancssárga) túlterhelésre
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fokozat: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet üzemelés során: -25...70 °C
Környezeti hőmérséklet tárolás során: -50...85 °C
