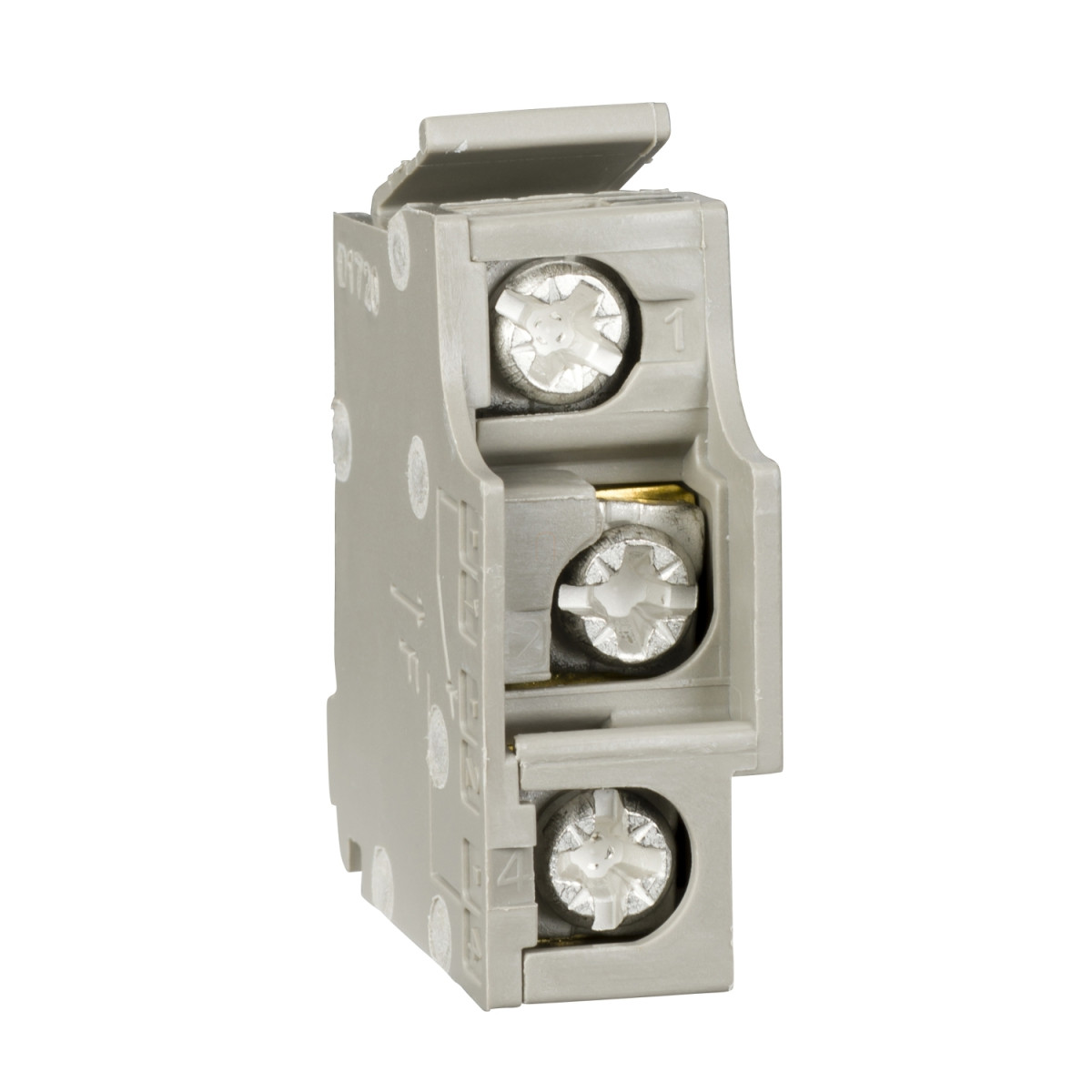

A Schneider Electric 29452 cikkszámú, Low level auxiliary contact (kisáramú segédérintkező) termék egy rendkívül sokoldalú kapcsolóelem, amely kifejezetten megszakítók állapotának monitorozására lett kifejlesztve. Ez a kompakt eszköz egy váltóérintkezőt (1 NO/NC) tartalmaz, amely lehetővé teszi a megszakító állapotának pontos nyomon követését különböző alkalmazásokban.
A 29452 típusú segédérintkező kompatibilis a Schneider Electric számos megszakító családjával, beleértve a ComPact NS630b...1600, ComPact NS1600b...3200, ComPacT INS, Compact INV, ComPact NSX, EasyPact CVS, PowerPact Multistandard és ComPact NSX DC sorozatokat. Ezen felül a Galaxy PX, VL, VM, VS és VX rendszerekkel is használható, ami rendkívüli rugalmasságot biztosít a különböző rendszerintegrációs igényekhez.
A kisáramú segédérintkező többféle jelzési funkcióval rendelkezik: ON/OFF jelzés nyitott/zárt állapothoz, kioldásjelző a relé kioldásjelzőhöz, valamint hibajelzés elektromos hibák esetén. A clip-on rögzítési módnak köszönhetően könnyen és gyorsan telepíthető. Az eszköz hagyományos szabad levegőben mérhető termikus árama (Ith) 5 A, ami megbízható működést biztosít a legtöbb alkalmazásban. Minimum terhelhetősége 1 mA 4 V DC esetén, ami lehetővé teszi alacsony energiaigényű rendszerekben való alkalmazását is.
A 29452 modell számos különböző feszültségtartományban és terhelési kategóriában használható. AC-12 kategóriában 5 A áramerősségig terhelhető 24-480 V AC feszültségtartományban, míg AC-15 kategóriában 3 A (24-48 V AC), 2,5 A (110 V AC), 2 A (220/240 V AC), 1,5 A (380/440 V AC) és 1 A (480 V AC) áramerősségig terhelhető. Egyenáramú alkalmazásoknál DC-12 kategóriában 5 A (24 V DC), 2,5 A (48 V DC), 0,6 A (110 V DC) és 0,3 A (250 V DC) áramerősséggel használható, míg DC-14 kategóriában 1 A (24 V DC), 0,2 A (48 V DC), 0,05 A (110 V DC) és 0,03 A (250 V DC) áramerősségekkel működtethető.
Schneider Electric ComPacT NSX (2021) - 29452 - Kisáramú jelzőérintkezők OF, SD, SDE 6 A - 240 V műszaki adatok
Fő jellemzők
Termék vagy komponens típus: Segédérintkező
Készülék rövid neve: SD, SDV, OF, SDE
Készülék alkalmazása: Megszakító állapotának monitorozása
Kompatibilitás: ComPact NS630b...1600, ComPact NS1600b...3200, ComPacT INS, Compact INV, ComPact NSX, EasyPact CVS, PowerPact Multistandard, ComPact NSX DC, Galaxy PX, Galaxy VL, Galaxy VM, Galaxy VS, Galaxy VX
Jelzőérintkezők összetétele: 1 NO/NC
Kiegészítő jellemzők
Hibajelzés típusa: Általános elektromos hiba
Helyi jelzések: ON/OFF jelzés nyitott/zárt állapothoz, Kioldásjelző a relé kioldásjelzőhöz, Hibajelzés elektromos hibához
Segédérintkezők típusa: Kisáramú
Szerelési mód: Clip-on
Hagyományos szabad levegőben mérhető termikus áram [Ith]: 5 A
Megszakítási kapacitás (A)
AC-12: 5 A 24 V AC 50/60 Hz, 5 A 48 V AC 50/60 Hz, 5 A 110 V AC 50/60 Hz, 5 A 220/240 V AC 50/60 Hz, 5 A 380/440 V AC 50/60 Hz, 5 A 480 V AC 50/60 Hz
AC-15: 3 A 24 V AC 50/60 Hz, 3 A 48 V AC 50/60 Hz, 2,5 A 110 V AC 50/60 Hz, 2 A 220/240 V AC 50/60 Hz, 1,5 A 380/440 V AC 50/60 Hz, 1 A 480 V AC 50/60 Hz
DC-12: 5 A 24 V DC, 2,5 A 48 V DC, 0,6 A 110 V DC, 0,3 A 250 V DC
DC-14: 1 A 24 V DC, 0,2 A 48 V DC, 0,05 A 110 V DC, 0,03 A 250 V DC
Minimális terhelés: 1 mA 4 V DC
