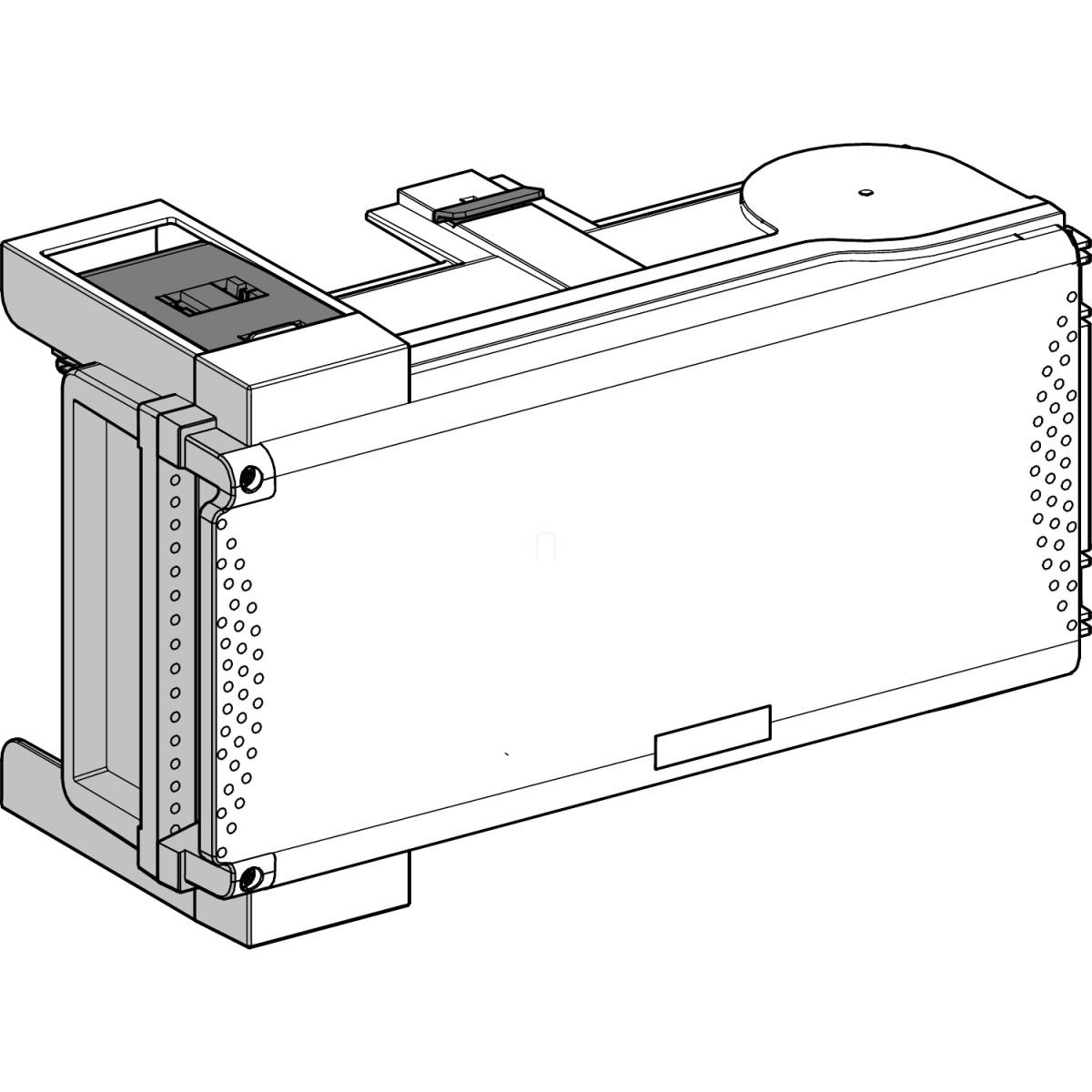

A Schneider Electric Canalis KS sorozatú KSB50SN5 leágazódoboz egy professzionális, ipari felhasználásra tervezett csatlakozási megoldás, amely ideális közepes teljesítményű áramellátás elosztásához. Ez a 50 amper névleges üzemi áramerősséggel rendelkező leágazódoboz kompatibilis a Canalis KS és KT sínelosztó rendszerekkel, kifejezetten a 100A-1000A terhelhetőségű sínek kiszolgálására tervezték.
A termék kiemelkedő jellemzője a biztosítékos leválasztó funkcionalitás, amely Neozed E18 méretű biztosítékokat fogad (DIN szabványnak megfelelően), melyeket külön kell megrendelni. A 3L+PEN polaritású egység fix polaritással, plug-in módon szerelhető a Canalis sínelosztó rendszerekhez, így egyszerűen és biztonságosan telepíthető. A fehér (RAL 9001) színű, műanyag burkolatú leágazódoboz IP55-ös védelmi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és nedvesség ellen. Ütésállósága IK08 besorolású az IEC 62262 szerint.
A KSB50SN5 leágazódoboz 230-690 V között üzemeltethető, a védőeszköztől függően. A névleges szigetelési feszültség 500 V, míg a lökőfeszültség-állóság 6,8 kV. A termék földelési rendszere TN-C típusú, ami biztosítja a megbízható és biztonságos működést. A leágazódoboz elektromos csatlakoztatását kábelszorító terminálok teszik lehetővé, amelyek ISO50 szabvány szerinti, maximum 25 mm² keresztmetszetű flexibilis vagy merev kábelek fogadására alkalmasak. A leágazás leválasztása az ajtó kinyitásával történik, amely jobbra nyílik. A rendszer 50/60 Hz-es hálózati frekvenciára tervezett.
A termék méretei: 356 mm széles, 103 mm mély (nyitott ajtóval 432,5 mm) és 167 mm magas. Az IEC 61439-1 és IEC 61439-6 szabványoknak megfelelően gyártott Schneider Electric Canalis KSB50SN5 leágazódoboz tökéletes választás ipari környezetbe, ahol fontos a közepes teljesítményű fogyasztók biztonságos és megbízható áramellátása, egyúttal rugalmas és könnyen konfigurálható megoldást kínál a sínelosztó rendszer bővítésére vagy módosítására.
Schneider Electric Canalis KS (KSA, KSC) - KSB50SN5 - Leágazódoboz, 50 A, E18 biztosítókhoz műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Kompatibilitás: Canalis KT sínelosztó, Canalis KS sínelosztó
Terméktípus: Leágazódoboz
Sínelosztó kompatibilitás: Canalis KS sínelosztó plug-in, Canalis KT sínelosztó KS típusú plug-innel
Névleges üzemi áramerősség: 50 A 35 °C-on
Védelem típusa: Biztosítékos leválasztó: Neozed biztosíték, E18 méret a DIN szabványnak megfelelően
Mellékelt felszerelés: Biztosítékot külön kell megrendelni
Szerelési és kiviteli adatok
Szerelési mód: Plug-in rögzített polaritással
Leágazódoboz polaritása: 3L+PEN
Szín: Fehér (RAL 9001)
Felhasználási terület: Közepes teljesítményű elosztás
Elektromos jellemzők
Névleges üzemi feszültség: 230...690 V a védőeszköztől függően
Névleges lökőfeszültség-állóság: 6,8 kV
Névleges szigetelési feszültség: 500 V a védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Elektromos csatlakozás: Kábelszorító terminál - ISO50 25 mm² flexibilis, Kábelszorító terminál - ISO50 25 mm² merev
Ajtó/fedél nyitási oldal: Jobb
Leágazás leválasztási módja: Az ajtó kinyitásával
Szabványok: IEC 61439-1, IEC 61439-6
Mechanikai és környezeti jellemzők
Ház anyaga: Műanyag
Szélesség: 356 mm
Mélység: 103 mm
Mélység (nyitott ajtóval): 432,5 mm
Magasság: 167 mm
Földelési rendszer: TN-C
IP védelmi fokozat: IP55 az IEC 60529 szerint
IK védelmi fokozat: IK08 az IEC 62262 szerint
