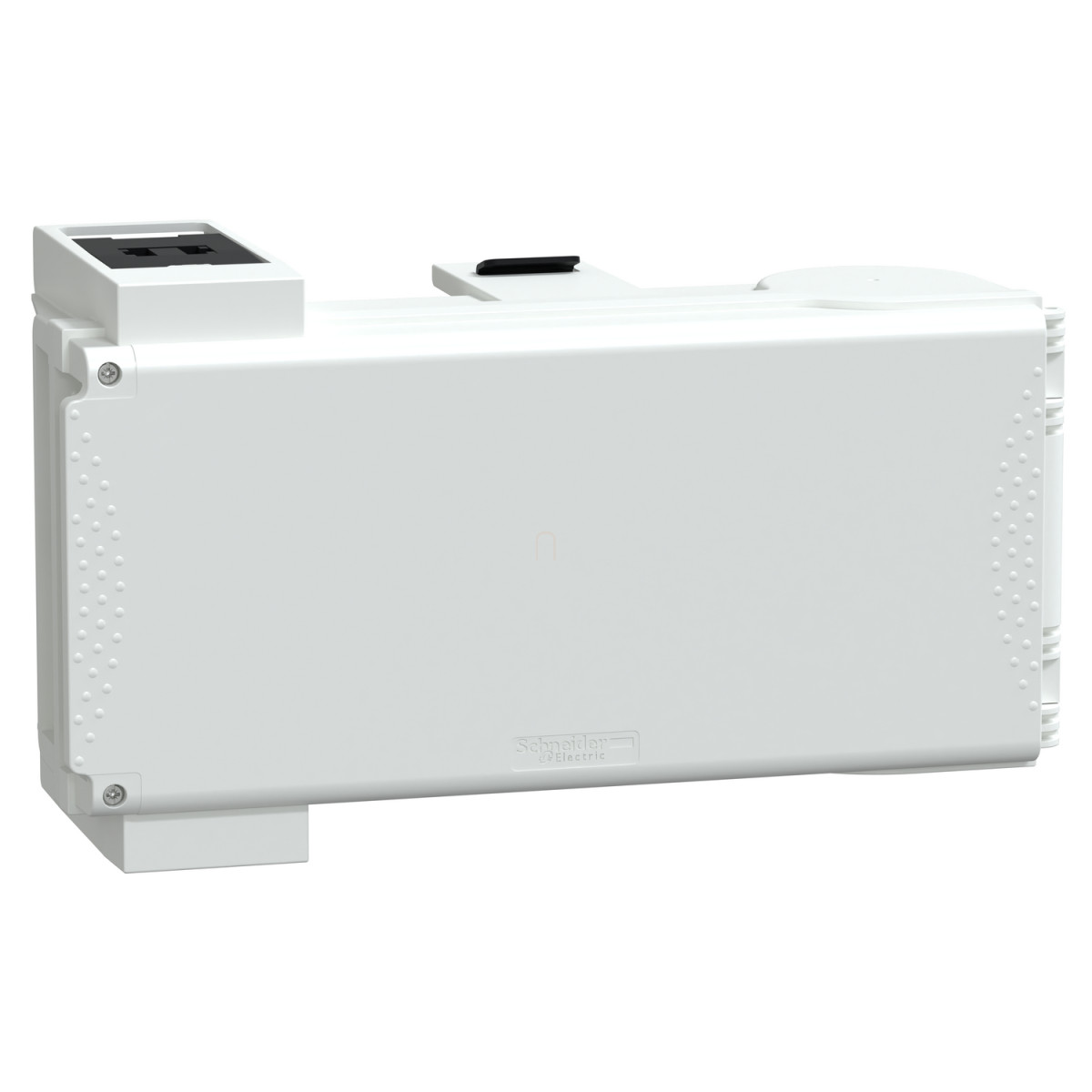

A Schneider Electric Canalis KS KSB50SN4 leágazódoboz egy professzionális, közepes teljesítményű áramvételi megoldás nagyméretű ipari rendszerekhez. Ez a 50 A névleges üzemi áramú leágazódoboz kifejezetten a Canalis KS és KT sínes rendszerekkel való használatra tervezték, biztosítva a gyors, biztonságos és megbízható áramvételi lehetőséget elosztóhálózatok kialakításánál.
A KSB50SN4 leágazódoboz kiváló műszaki paraméterekkel rendelkezik, amelyek között megtalálható a 230-690 V üzemi feszültségtartomány, 50/60 Hz hálózati frekvencia és a magas, IP55 védettségi szint, ami biztosítja a termék megbízható működését még kedvezőtlen környezeti feltételek mellett is. A leágazódobozt Neozed biztosítékokkal lehet használni (E18 méretű, DIN szabvány szerint), amelyeket külön kell megrendelni, mivel nem tartozékai a terméknek. A készülék 3L+N+PE polaritással rendelkezik, így teljes körű védelmet biztosít a csatlakoztatott berendezések számára.
A termék telepítése egyszerű és gyors a plug-in rendszerének köszönhetően, amely fix polaritással van kialakítva. Az elektromos csatlakozás kábelszorító terminállal történik, amely alkalmas mind a rugalmas, mind a merev, maximum 25 mm² keresztmetszetű kábelek fogadására. A leágazódoboz műanyag házban kapott helyet, fehér (RAL 9001) színben, ami nemcsak esztétikus megjelenést biztosít, hanem ellenáll a különböző környezeti hatásoknak is. A 356 mm széles, 103 mm mély és 167 mm magas készülékház jobbra nyíló ajtóval rendelkezik, amelynek kinyitásával lehetséges a leágazódoboz leválasztása a rendszerről.
A KSB50SN4 leágazódoboz megfelel a vonatkozó nemzetközi szabványoknak, beleértve az IEC 61439-1 és IEC 61439-6 előírásokat is, továbbá magas ütésállósággal rendelkezik (IK08 az IEC 62262 szerint). Három különböző földelési rendszerrel (TT, TN-S és IT) kompatibilis, ami rugalmas alkalmazhatóságot biztosít különböző létesítményekben. Mindezen tulajdonságainak köszönhetően a Schneider Electric Canalis KS KSB50SN4 leágazódoboz ideális választás ipari létesítmények, gyártósorok, raktárak és egyéb nagy teljesítményigényű helyszínek számára, ahol fontos a megbízható áramellátás és a biztonságos elosztási megoldások alkalmazása.
Schneider Electric Canalis KS (KSA, KSC) - KSB50SN4 - Leágazódoboz, 50 A, E18 biztosítókhoz műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Kompatibilitás: Canalis KT sínes rendszer, Canalis KS sínes rendszer
Termék típusa: Leágazódoboz
Sínes rendszer kompatibilitás: Canalis KS sínes rendszer dugaszolható, Canalis KT sínes rendszer KS típusú dugaszolható
Névleges üzemi áram: 50 A (35 °C-on)
Védelem típusa: Biztosíték leválasztó: Neozed biztosíték, E18 méret (DIN szabvány szerint)
Mellékelt felszerelés: Biztosíték külön rendelendő
Szerelési mód: Plug-in rögzített polaritással
Leágazódoboz polaritása: 3L+N+PE
Szín: Fehér (RAL 9001)
Kiegészítő információk
Alkalmazás: Közepes teljesítményű elosztás
Névleges üzemi feszültség: 230-690 V (védelmi eszköztől függően)
Névleges impulzus állóképesség: 6,8 kV
Névleges szigetelési feszültség: 500 V (védelmi eszköztől függően)
Hálózati frekvencia: 50/60 Hz
Elektromos csatlakozás: Kábelszorító terminál - ISO50 25 mm² rugalmas, Kábelszorító terminál - ISO50 25 mm² merev
Ajtó/fedél nyitási oldal: Jobb
Leágazódoboz lecsatlakoztatás módja: Az ajtó kinyitásával
Szabványok: IEC 61439-1, IEC 61439-6
Készülékház anyaga: Műanyag
Szélesség: 356 mm
Mélység: 103 mm
Mélység (nyitott ajtóval): 432,5 mm
Magasság: 167 mm
Környezeti feltételek
Földelési rendszer: TT, TN-S, IT
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
