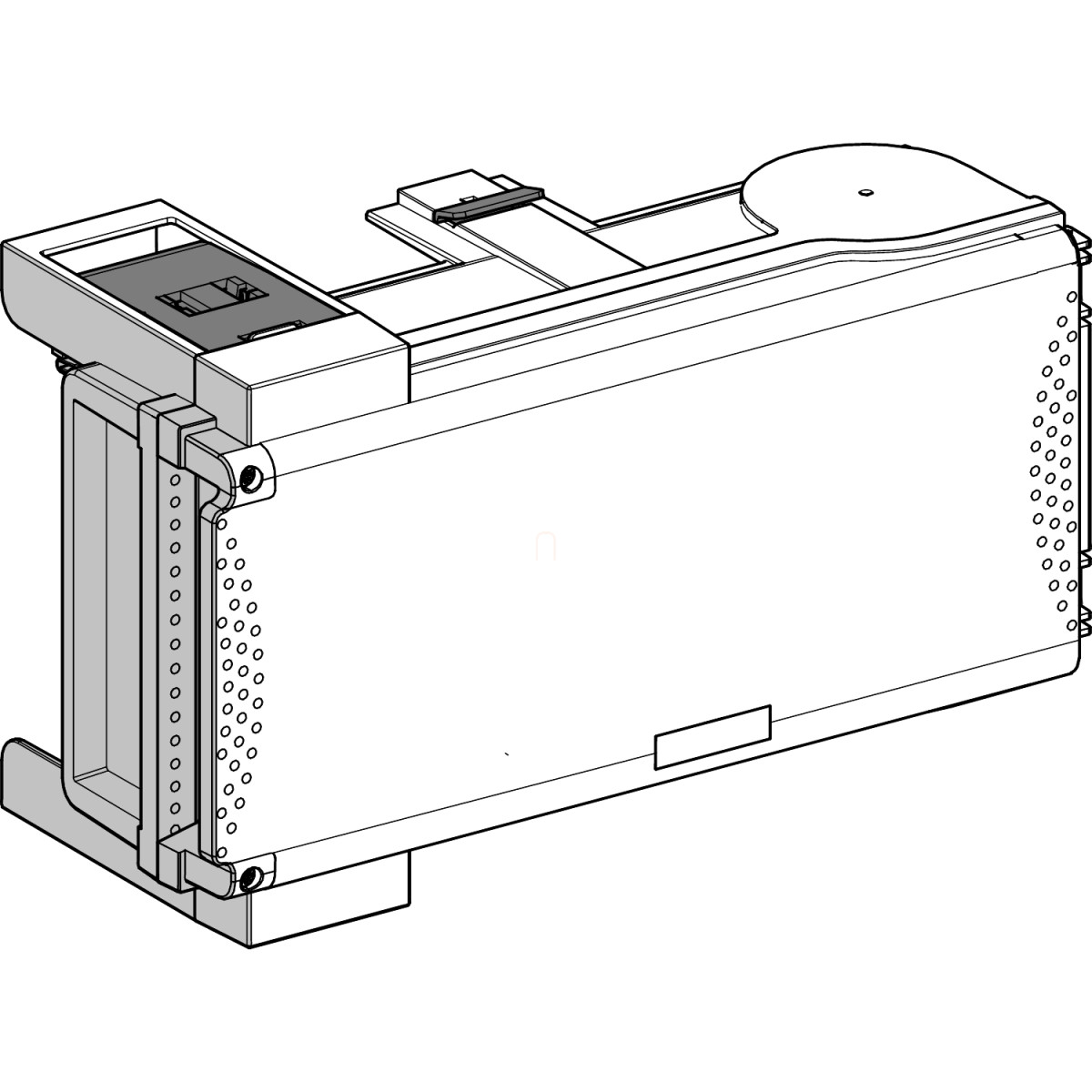

A Schneider Electric Canalis KS sorozatú KSB50SF5 leágazódoboz egy professzionális megoldás a közepes teljesítményű energiaelosztás területén. Ez a termék kifejezetten a Canalis KS és KT sínes áramelosztó rendszerekhez lett tervezve, biztosítva a rugalmas és hatékony energiaelosztást az ipari és kereskedelmi létesítményekben.
A KSB50SF5 leágazódoboz 50 A névleges üzemi áramerősséggel rendelkezik 35 °C környezeti hőmérsékleten. A készülék kompatibilis a Canalis KS sínes áramelosztó csatlakozó rendszerekkel, valamint a KS típusú csatlakozóval rendelkező Canalis KT sínes áramelosztóval is. A leágazódoboz különlegessége, hogy biztosítékos leválasztóval van ellátva, amely 14 x 51 mm méretű, 50 A-es, NF szabványnak megfelelő aM és gG hengeres biztosítékokat fogad be. Fontos megjegyezni, hogy a biztosítékokat külön kell megrendelni, azok nem képezik a termék részét.
A KSB50SF5 leágazódoboz telepítése rendkívül egyszerű a fix polaritású dugaszolható csatlakozásnak köszönhetően. A termék 3L+PEN polaritással rendelkezik, ami ideálissá teszi TN-C földelési rendszerű hálózatokban való alkalmazásra. A fehér (RAL 9001) színű burkolat esztétikus megjelenést biztosít, miközben a termék IP55 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint IK08 mechanikai védettséggel az IEC 62262 szabvány alapján.
A KSB50SF5 leágazódoboz műszaki specifikációi figyelemre méltóak: 230-690 V névleges üzemi feszültség (a védőeszköztől függően), 6,8 kV névleges lökőfeszültség-állóság, 500 V névleges szigetelési feszültség (a védőeszköztől függően), és 50/60 Hz hálózati frekvencia. Az elektromos csatlakozás ISO50 kábelbilincs terminállal történik, amely 25 mm² rugalmas vagy merev vezetékeket fogad. A jobb oldalra nyíló ajtó megnyitásával történik a leágazóegység leválasztása. A termék műanyag házával, 356 mm szélességével, 103 mm mélységével (nyitott ajtónál 432,5 mm) és 202 mm magasságával kompakt megoldást kínál. A készülék az IEC 61439-1 és IEC 61439-6 szabványoknak megfelelően készült, biztosítva a megbízható és biztonságos működést minden alkalmazási területen.
Schneider Electric Canalis KS (KSA, KSC) - KSB50SF5 - Leágazódoboz, 50 A, 14x51 biztosítókhoz műszaki adatok
Általános jellemzők
Terméktípus: Leágazódoboz
Termékcsalád: Canalis
Kompatibilis rendszerek: Canalis KT sínes áramelosztó, Canalis KS sínes áramelosztó
Sínes áramelosztó kompatibilitás: Canalis KS sínes áramelosztó csatlakozó, Canalis KT sínes áramelosztó KS típusú csatlakozóval
Névleges üzemi áram: 50 A 35 °C-on
Védelem típusa: Biztosítékos leválasztó 14 x 51 mm méretű, 50 A-es aM hengeres biztosítékhoz (NF szabványnak megfelelően), Biztosítékos leválasztó 14 x 51 mm méretű, 50 A-es gG hengeres biztosítékhoz (NF szabványnak megfelelően)
Mellékelt tartozékok: A biztosítékokat külön kell megrendelni
Szerelési mód: Dugaszolható, fix polaritású
Leágazóegység polaritása: 3L+PEN
Színe: Fehér (RAL 9001)
Kiegészítő információk
Alkalmazási terület: Közepes teljesítményű energiaelosztás
Névleges üzemi feszültség: 230...690 V, védőeszköztől függően
Névleges lökőfeszültség-állóság: 6,8 kV
Névleges szigetelési feszültség: 500 V, védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Elektromos csatlakozás: ISO50 kábelbilincs terminál 25 mm² rugalmas vezetékhez, ISO50 kábelbilincs terminál 25 mm² merev vezetékhez
Ajtó/fedél nyitási oldal: Jobb
Leágazóegység leválasztási mód: Az ajtó kinyitásával
Szabványok: IEC 61439-1, IEC 61439-6
Ház anyaga: Műanyag
Méretek és fizikai jellemzők
Szélesség: 356 mm
Mélység: 103 mm
Mélység (nyitott ajtóval): 432,5 mm
Magasság: 202 mm
Környezeti adatok
Földelési rendszer: TN-C
IP védettségi fokozat: IP55 az IEC 60529 szabvány szerint
IK védettségi fokozat: IK08 az IEC 62262 szabvány szerint
