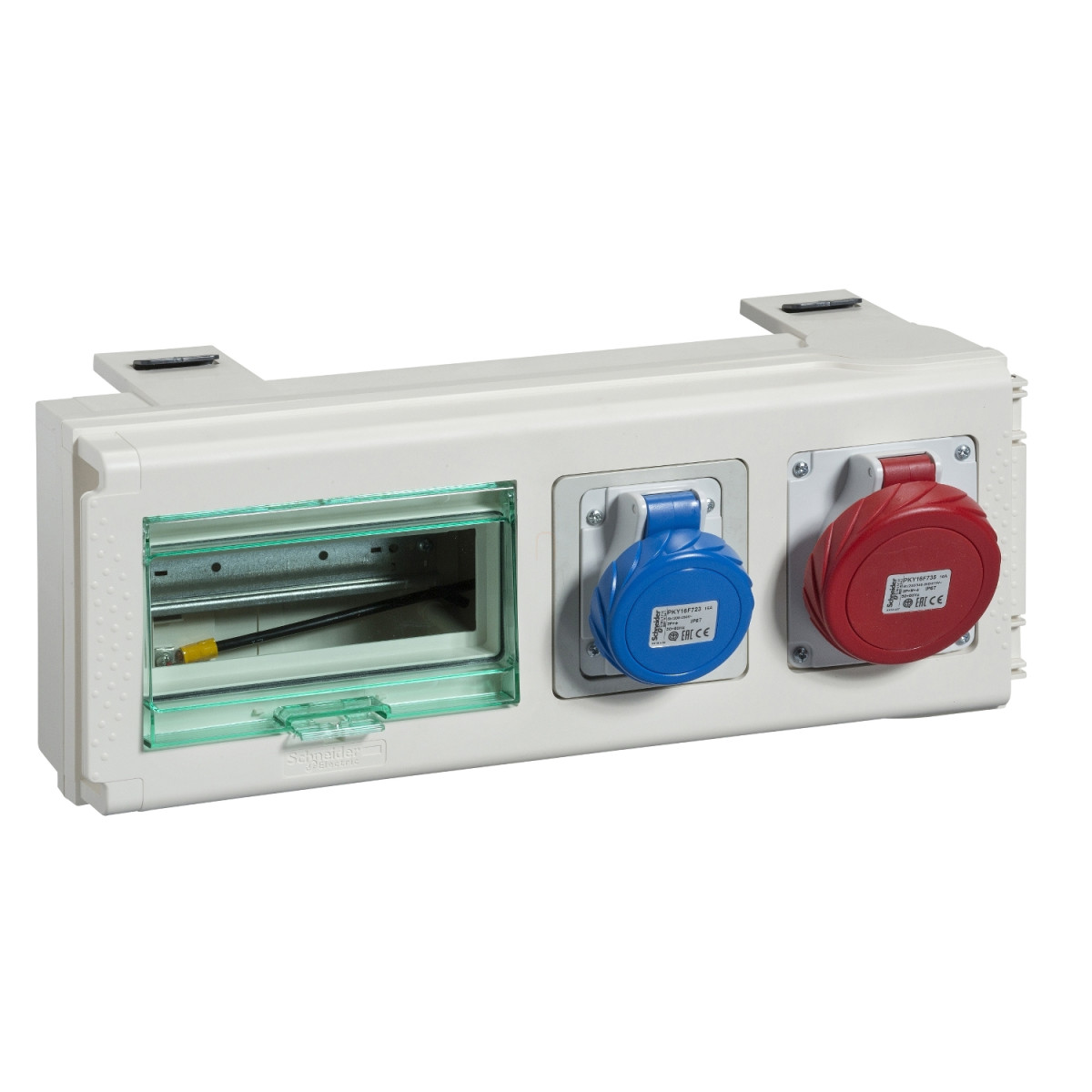

A Schneider Electric Canalis KS termékcsaládjába tartozó KSB32CP15D leágazó doboz egy rendkívül sokoldalú és megbízható megoldás ipari és kereskedelmi áramellátási rendszerekhez. Ez a 32A névleges áramerősségű leágazó egység a 100A-től 1000A-ig terjedő Canalis KS sínek rendszerében használható, biztosítva a rugalmas energiaelosztást különböző alkalmazásokhoz.
A KSB32CP15D leágazó doboz 8 db 18mm-es modullal rendelkezik DIN sínre szerelhető eszközök számára, 3L+N+PE polaritással. A termék különlegessége, hogy két különböző típusú csatlakozóaljzattal van felszerelve: egy Schuko háztartási 10/16A 2P+T 230V-os aljzattal, valamint egy ipari 16A 3P+N+T 415V-os csatlakozóval. Ez a kombináció lehetővé teszi mind a hagyományos irodai eszközök, mind az ipari berendezések egyidejű csatlakoztatását. A doboz fehér (RAL 9001) színű műanyag házból készül, és a berendezéshez tartozik egy vaklemez is a nem használt részek lefedéséhez.
A KSB32CP15D leágazó egység 230-690V között működőképes a védőeszköz típusától függően, névleges szigetelési feszültségei 400V, 500V, és 690V lehetnek. Az impulzus-állósági feszültség 6,8 kV, a hálózati frekvencia 50/60 Hz. A leágazó egység rendelkezik fázisválasztási lehetőséggel, ami tovább növeli a rendszer rugalmasságát. Lekapcsolása kihúzással történik, biztosítva a gyors és egyszerű karbantartást vagy cserét.
A KSB32CP15D kiváló védelmi szinttel rendelkezik, IP55 védettségi fokozatú az IEC 60529 szabvány szerint, valamint IK08 ütésállóságú az IEC 62262 szabvány alapján. Kompatibilis a különböző földelési rendszerekkel, beleértve a TT és TN-S rendszereket mind a síneknél, mind a leágazó egységeknél. A termék megfelel az IEC 60439-2 és IEC 61439-6 nemzetközi szabványoknak, ami garantálja a biztonságos működést és a kompatibilitást a Canalis rendszer többi elemével. A termék méretei: 437,5 mm széles, 108 mm mély és 165 mm magas, nettó súlya 3 kg.
Schneider Electric Canalis KS (KSA, KSC) - KSB32CP15D - Leágazó doboz 32 A műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Terméknév: KS
Komponens típus: Leágazó egység
Termék kompatibilitás: Moduláris eszköz
Névleges üzemi áram: 32 A 35 °C-on
Leágazó egység aljzat leírása: Háztartási 10/16A 2P+T 230V
Leágazó egység 2. aljzat leírása: Ipari 16A 3P+N+T 415V
Leágazó egység polaritása: 3L+N+PE
Tartozékok: Vaklemez
Szín: Fehér (RAL 9001)
Kiegészítő információk
Eszköz alkalmazása: Aljzat elosztás, Kisfeszültségű elosztás
Névleges üzemi feszültség: 230...690 V a védőeszköztől függően
Névleges lökőfeszültség: 6.8 kV
Névleges szigetelési feszültség: 400 V, 500 V, 690 V a védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Védelem típusa: Védelem nélkül
Leágazó egység leválasztási módja: Kihúzással
Leágazó egység csatlakozó típusa: Fázisválasztással
Szabványok: IEC 60439-2, IEC 61439-6
Ház anyaga: Műanyag
18mm-es modulok száma: 8
Méretek
Szélesség: 437.5 mm
Mélység: 108 mm
Magasság: 165 mm
Nettó súly: 3 kg
Környezeti jellemzők
Földelési rendszer: TT - sínes elosztó, TN-S - sínes elosztó, TN-C - sínes elosztó, TT - leágazó egység, TN-S - leágazó egység
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
