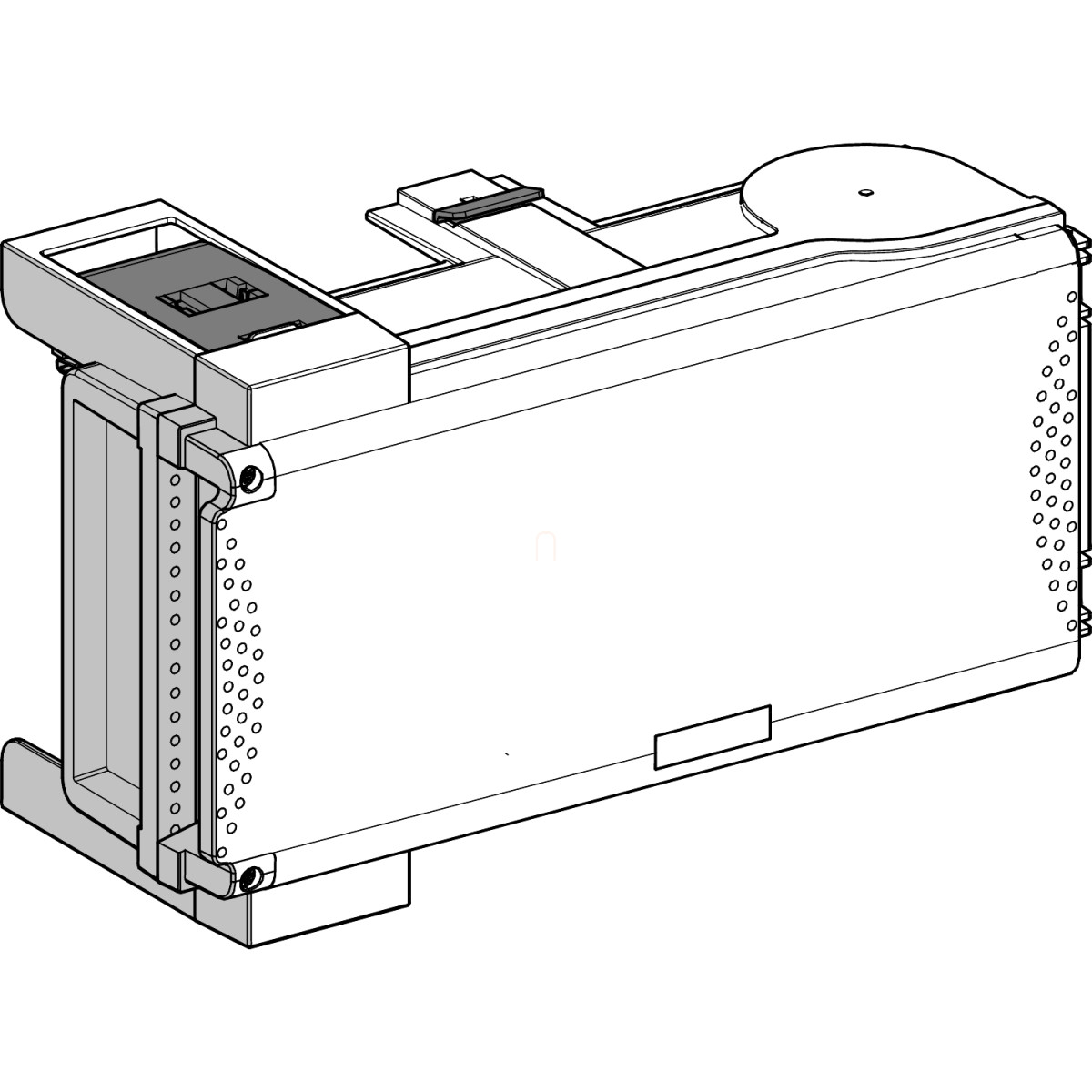

A Schneider Electric Canalis KS sorozatú KSB25SD5 leágazódoboz egy kompakt és megbízható megoldás a Canalis KS és KT sínrendszerek teljesítményleágazásaihoz. Ez a 25 amper névleges üzemi áramú leágazódoboz különösen alkalmas közepes teljesítményű elosztóhálózatokhoz, és tökéletesen illeszkedik a Canalis KS 100A-tól 1000A-ig terjedő síncsatorna rendszerekhez.
A KSB25SD5 leágazódoboz Diazed típusú biztosítékokkal működik (E27 méretű, DIN szabvány szerinti), amelyeket külön kell megrendelni a termékhez. Az egység fix polaritású, 3L+PEN konfigurációjú csatlakozással rendelkezik, amely biztosítja a megfelelő fázissorrendet és a biztonságos földelést. A termék IP55-ös védettségi fokozata kiválóan véd por és víz ellen, így nedves vagy poros környezetben is biztonsággal alkalmazható.
Műszaki szempontból a KSB25SD5 kiemelkedő paraméterekkel rendelkezik. A 230-690 V közötti névleges üzemi feszültség, a 6,8 kV lökőfeszültség-állóság és a 690 V szigetelési feszültség széles alkalmazási területet biztosít. A termék hálózati frekvenciája 50/60 Hz, ami univerzális használhatóságot tesz lehetővé. Az elektromos csatlakoztatás rugalmas vagy merev kábelek számára kialakított ISO50 kábelszorító terminálokkal történik, amelyek akár 25 mm² keresztmetszetű vezetékeket is fogadnak. A leágazódoboz műanyag házban kapott helyet, amely egyszerre könnyű és ellenálló, az IEC 62262 szabvány szerint IK08 ütésállósági fokozattal rendelkezik.
A Schneider Electric KSB25SD5 leágazódoboz telepítése egyszerű a plug-in csatlakozási módnak köszönhetően. A jobb oldalra nyíló ajtóval rendelkező készülék lecsatlakoztatása az ajtó kinyitásával történik, ami megkönnyíti a karbantartási műveleteket. Méreteit tekintve a termék 356 mm széles, 103 mm mély (nyitott ajtó esetén 432,5 mm) és 167 mm magas, súlya pedig mindössze 2,4 kg. A leágazódoboz TN-C földelési rendszerrel kompatibilis, és megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak. A Schneider Electric Canalis KSB25SD5 tökéletes választás ipari létesítmények, kereskedelmi épületek vagy bármely olyan alkalmazás esetén, ahol megbízható és biztonságos áramleágazásra van szükség a 25 A-es tartományban.
Schneider Electric Canalis KS (KSA, KSC) - KSB25SD5 - Leágazódoboz csavaros Diazed biztosítókhoz, 25 A műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Kompatibilitás: Canalis KT síncsatorna, Canalis KS síncsatorna
Termék típusa: Leágazódoboz
Síncsatorna kompatibilitás: Canalis KS síncsatorna plug-in, Canalis KT síncsatorna KS típusú plug-in-nel
Névleges üzemi áram: 25 A 35 °C-on
Védelem típusa: Biztosíték leválasztó: Diazed biztosíték, E27 méret, DIN szabvány szerint
Mellékelt felszerelés: Biztosítékot külön kell rendelni
Szerelési mód: Plug-in fix polaritással
Leágazódoboz polaritása: 3L+PEN
Szín: Fehér (RAL 9001)
Kiegészítő adatok
Alkalmazás: Közepes teljesítményű elosztás
Névleges üzemi feszültség: 230...690 V a védelmi eszköztől függően
Névleges lökőfeszültség-állóság: 6,8 kV
Névleges szigetelési feszültség: 690 V a védelmi eszköztől függően
Hálózati frekvencia: 50/60 Hz
Elektromos csatlakozás: Kábelszorító terminál - ISO50 25 mm² rugalmas, Kábelszorító terminál - ISO50 25 mm² merev
Ajtó/fedél nyitási oldal: Jobb
Leágazódoboz lecsatlakoztatási mód: Az ajtó kinyitásával
Szabványok: IEC 61439-1, IEC 61439-6
Ház anyaga: Műanyag
Szélesség: 356 mm
Mélység: 103 mm
Mélység (nyitott ajtóval): 432,5 mm
Magasság: 167 mm
Környezeti jellemzők
Földelési rendszer: TN-C
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
