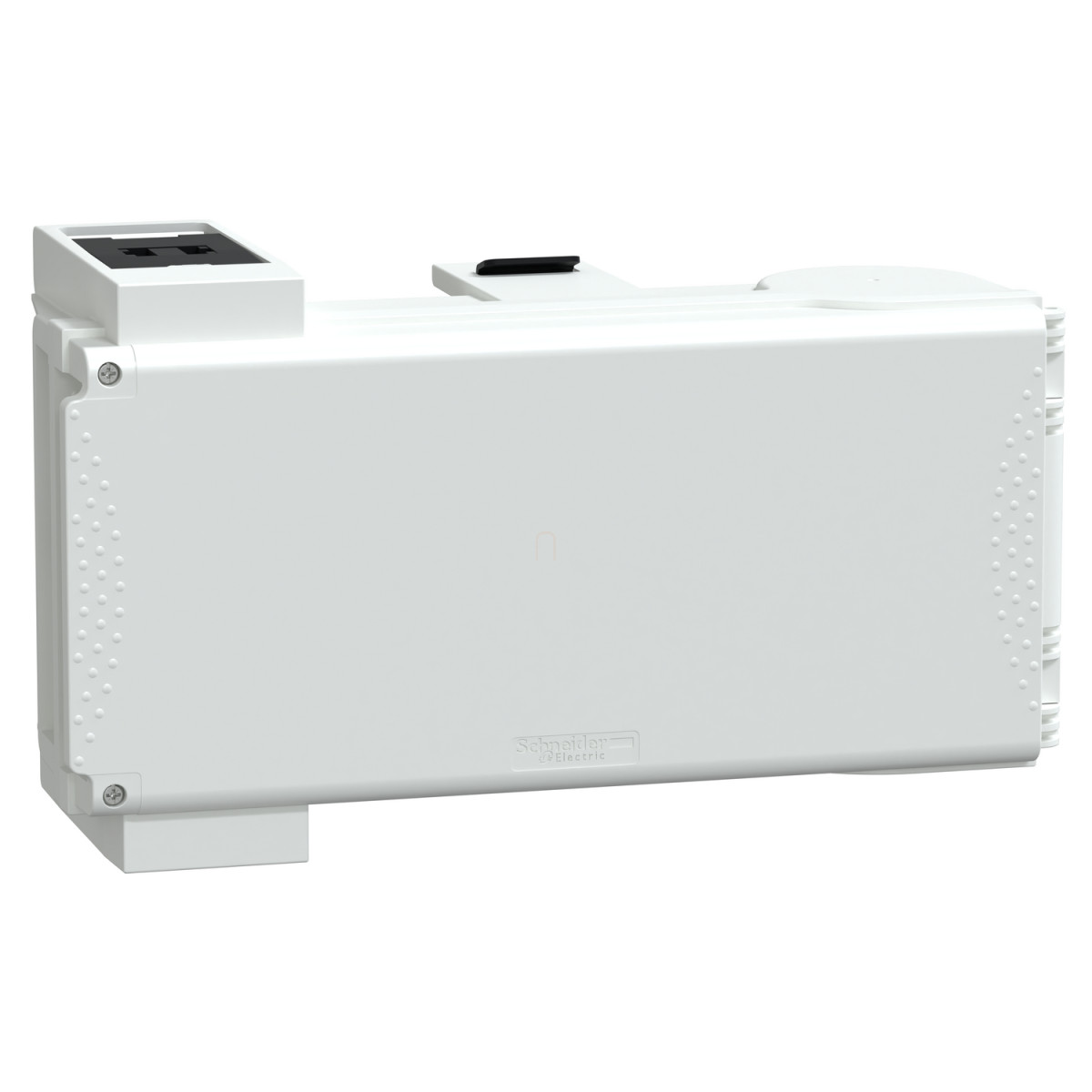

A Schneider Electric Canalis KS sorozatú KSB25SD4 leágazódoboz egy sokoldalú megoldás a közepes teljesítményű villamos energia elosztásra különféle ipari és kereskedelmi alkalmazásokban. Ez a 25 A névleges üzemi áramú leágazó egység tökéletesen kompatibilis a Canalis KS sínelosztó rendszerekkel 100A-tól 1000A-ig, valamint a Canalis KT sínelosztókkal KS típusú csatlakozási pontokkal.
A KSB25SD4 leágazódoboz plug-in típusú, fix polaritással rendelkezik, és 3L+N+PE konfigurációval készül. A termék fehér (RAL 9001) műanyag házban kerül forgalomba, és kiemelkedő IP55-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, így kiválóan alkalmas nedves vagy poros környezetben történő használatra is. Továbbá IK08 ütésállósággal bír az IEC 62262 szabványnak megfelelően, ami biztosítja a hosszú élettartamot még ipari környezetben is. A leágazódoboz Diazed biztosítékkal (E27 méret) védi a rendszert, amely megfelel a DIN szabványnak, ugyanakkor fontos megjegyezni, hogy a biztosítékot külön kell megrendelni.
A termék műszaki paraméterei impozánsak: 230-690 V-os névleges üzemi feszültség (a védőeszköztől függően), 6,8 kV impulzus-állóság, és 690 V szigetelési feszültség. A készülék 50/60 Hz-es hálózati frekvencián működik. Az elektromos csatlakozás kábelbilincs terminállal történik, amely ISO50 szabványnak megfelelő, és alkalmas mind rugalmas, mind merev, akár 25 mm² keresztmetszetű kábelekhez. A leágazódoboz leválasztása az ajtó kinyitásával történik, amely jobbra nyílik. Méreteit tekintve 356 mm széles, 103 mm mély (nyitott ajtóval 432,5 mm), és 167 mm magas, ami kompakt kialakítást biztosít a könnyű beépíthetőség érdekében.
A KSB25SD4 használható TT, TN-S és IT földelési rendszerekben, így rendkívül rugalmas megoldást kínál különböző telepítési környezetekben. A termék megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak, amelyek a kisfeszültségű kapcsolóberendezésekre és az áramvezető síncsatorna-rendszerekre vonatkoznak. A Schneider Electric KSB25SD4 leágazódoboz kiválóan alkalmazható ipari létesítményekben, kereskedelmi épületekben, adatközpontokban, vagy bármely olyan helyen, ahol megbízható, biztonságos és hatékony energiaelosztásra van szükség közepes teljesítmény mellett.
Schneider Electric Canalis KS (KSA, KSC) - KSB25SD4 műszaki adatok
Általános jellemzők
Termékcsalád: Canalis
Kompatibilitás: Canalis KT sínelosztó, Canalis KS sínelosztó
Terméktípus: Leágazódoboz
Sínelosztó kompatibilitás: Canalis KS sínelosztó plug-in, Canalis KT sínelosztó KS típusú plug-in-nel
Névleges üzemi áram: 25 A 35 °C-on
Védelem típusa: Biztosíték leválasztó: Diazed biztosíték, E27 méret DIN szabvány szerint
Tartozék: A biztosítékot külön kell megrendelni
Szerelési mód: Plug-in rögzített polaritással
Polaritás: 3L+N+PE
Szín: Fehér (RAL 9001)
Műszaki adatok
Alkalmazás: Közepes teljesítményű elosztás
Névleges üzemi feszültség: 230...690 V védőeszköztől függően
Névleges lökőfeszültség: 6,8 kV
Névleges szigetelési feszültség: 690 V védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Elektromos csatlakozás: Kábelbilincs terminál - ISO50 25 mm² rugalmas, Kábelbilincs terminál - ISO50 25 mm² merev
Ajtó/fedél nyitási oldal: Jobb
Leágazódoboz leválasztási mód: Az ajtó kinyitásával
Szabványok: IEC 61439-1, IEC 61439-6
Készülékház anyaga: Műanyag
Méretek
Szélesség: 356 mm
Mélység: 103 mm
Mélység (nyitott ajtóval): 432,5 mm
Magasság: 167 mm
Védelmi jellemzők
Földelési rendszer: TT, TN-S, IT
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
