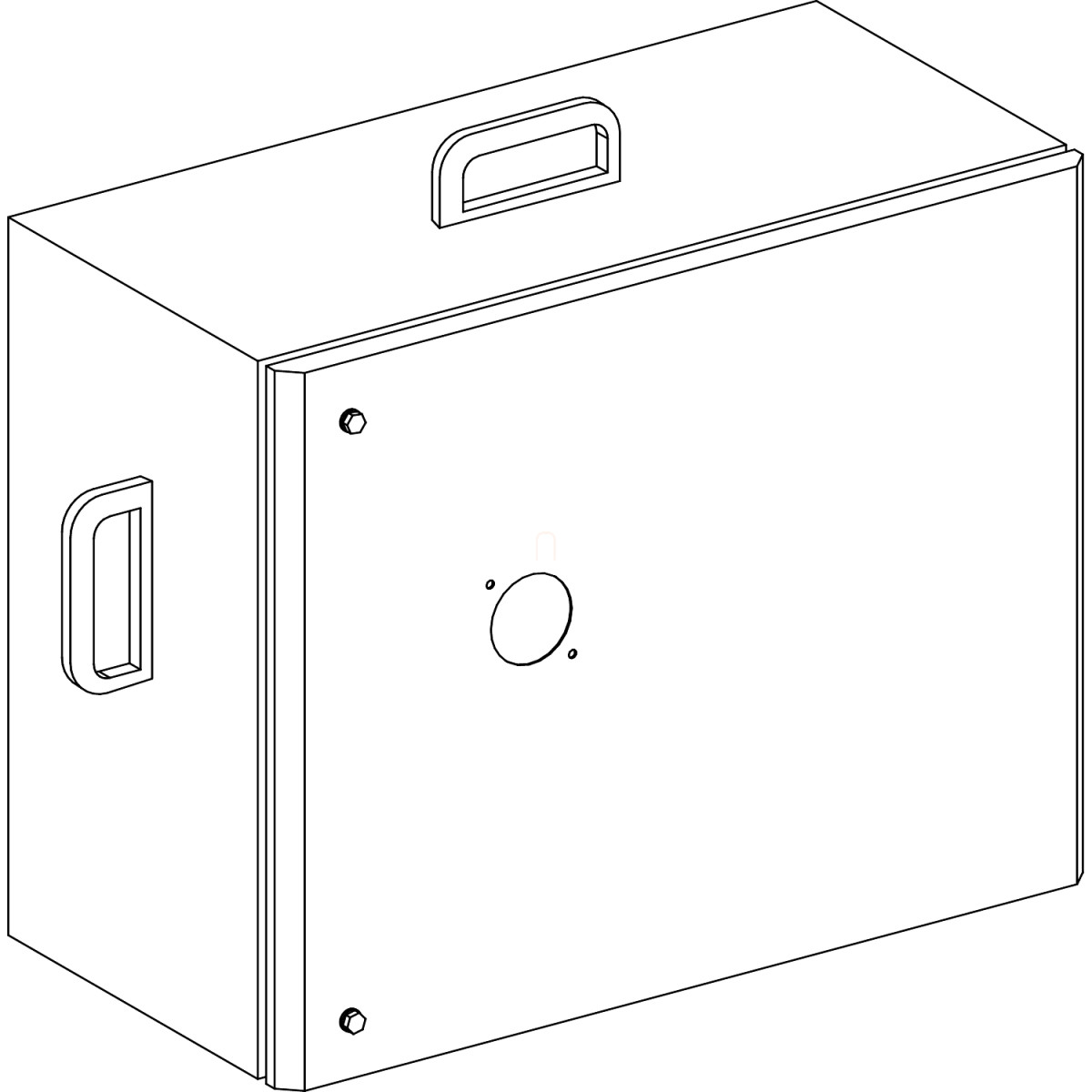

A Schneider Electric Canalis KS termékcsalád KSB250DC4TRE típusú leágazódoboza egy kifinomult megoldás a korszerű ipari áramelosztás és mérés területén. Ez a 250 A-es leágazódoboz kifejezetten a Canalis KS és KT típusú sínek rendszeréhez lett tervezve, hogy megbízható kapcsolatot biztosítson a fő áramvezető sín és a lecsatlakozó áramkörök között. Az IP55 védettségi fokozat kiváló védelmet nyújt por és vízsugár ellen, így ideális ipari környezetben való alkalmazásra.
A KSB250DC4TRE leágazódoboz ComPacT NSX250 típusú megszakítóhoz készült, amely külön rendelendő. Az eszköz fehér (RAL 9001) színű fém burkolattal rendelkezik, amely ellenálló és strapabíró ipari felhasználásra. A 3L+N+PE polaritás biztosítja a megfelelő fáziselosztást és földelést. A leágazódoboz rögzített polaritású lemezre szerelhető, így a telepítés egyszerű és megbízható. A doboz nyitása jobboldali, és a leágazódoboz leválasztása az ajtó kinyitásával történik, ami biztonsági és karbantartási szempontból is előnyös.
A termék kimagasló műszaki paraméterekkel rendelkezik: 35 °C-on 250 A névleges üzemi árammal, 400-500 V névleges üzemi feszültséggel (a védőeszköztől függően), és 6,8 kV névleges lökőfeszültség-állósággal. Alkalmazási területe a közepes teljesítményű áramelosztás és mérés. A vezérlés kiterjesztett forgókarral történik, az elektromos csatlakozás pedig rugalmas vagy merev, 150 mm² keresztmetszetű vezetékekkel lehetséges, crimp csatlakozókkal (ISO40). A leágazódoboz megfelel az IEC 61439-6 és IEC 61439-1 szabványoknak, így garantáltan biztonságos és szabványos megoldást nyújt. A termék külső méretei: 532 mm szélesség, 300 mm mélység, 432 mm magasság, nyitott ajtóval a mélység 726,5 mm. A rendszer kompatibilis TT, TN-S és IT földelési rendszerekkel, valamint IK08 ütésállósággal rendelkezik az IEC 62262 szabvány szerint.
Schneider Electric Canalis KS (KSA, KSC) - KSB250DC4TRE - Leágazódoboz, 250 A, NSX 250 rot. hajt. megszakítóhoz mérőfunkcióval műszaki adatok
Főbb jellemzők
Terméktípus: Leágazódoboz
Termékcsalád: Canalis
Kompatibilitás: Canalis KS és KT sínek
Kínálat típusa: Advanced
Névleges üzemi áram: 250 A (35 °C-on)
Védelem típusa: ComPacT NSX250 megszakító (külön rendelendő)
Tartozékok: Megszakító külön rendelendő, áramváltó külön rendelendő
Szerelési mód: Rögzített polaritású lemez
Polaritás: 3L+N+PE
Szín: Fehér (RAL 9001)
Alkalmazási területek
Közepes teljesítményű áramelosztás és mérés
Elektromos jellemzők
Névleges üzemi feszültség: 400 V vagy 500 V (védőeszköztől függően)
Névleges lökőfeszültség-állóság: 6,8 kV
Névleges szigetelési feszültség: 400 V vagy 500 V (védőeszköztől függően)
Hálózati frekvencia: 50/60 Hz
Vezérlés típusa: Kiterjesztett forgókar
Elektromos csatlakozás: Crimp csatlakozó - ISO40 150 mm² rugalmas vagy merev
Mechanikai jellemzők
Ajtó/fedél nyitási oldala: Jobb
Leágazódoboz leválasztási módja: Az ajtó kinyitásával
Nyílások száma: 1 nyílás FL21 tömszelence lemezhez
Szabványok: IEC 61439-6, IEC 61439-1
Burkolat anyaga: Fém
Szélesség: 532 mm
Mélység: 300 mm
Mélység (nyitott ajtóval): 726,5 mm
Magasság: 432 mm
Nettó tömeg: 21 kg
Környezeti jellemzők
Földelési rendszer: TT, TN-S, IT
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
