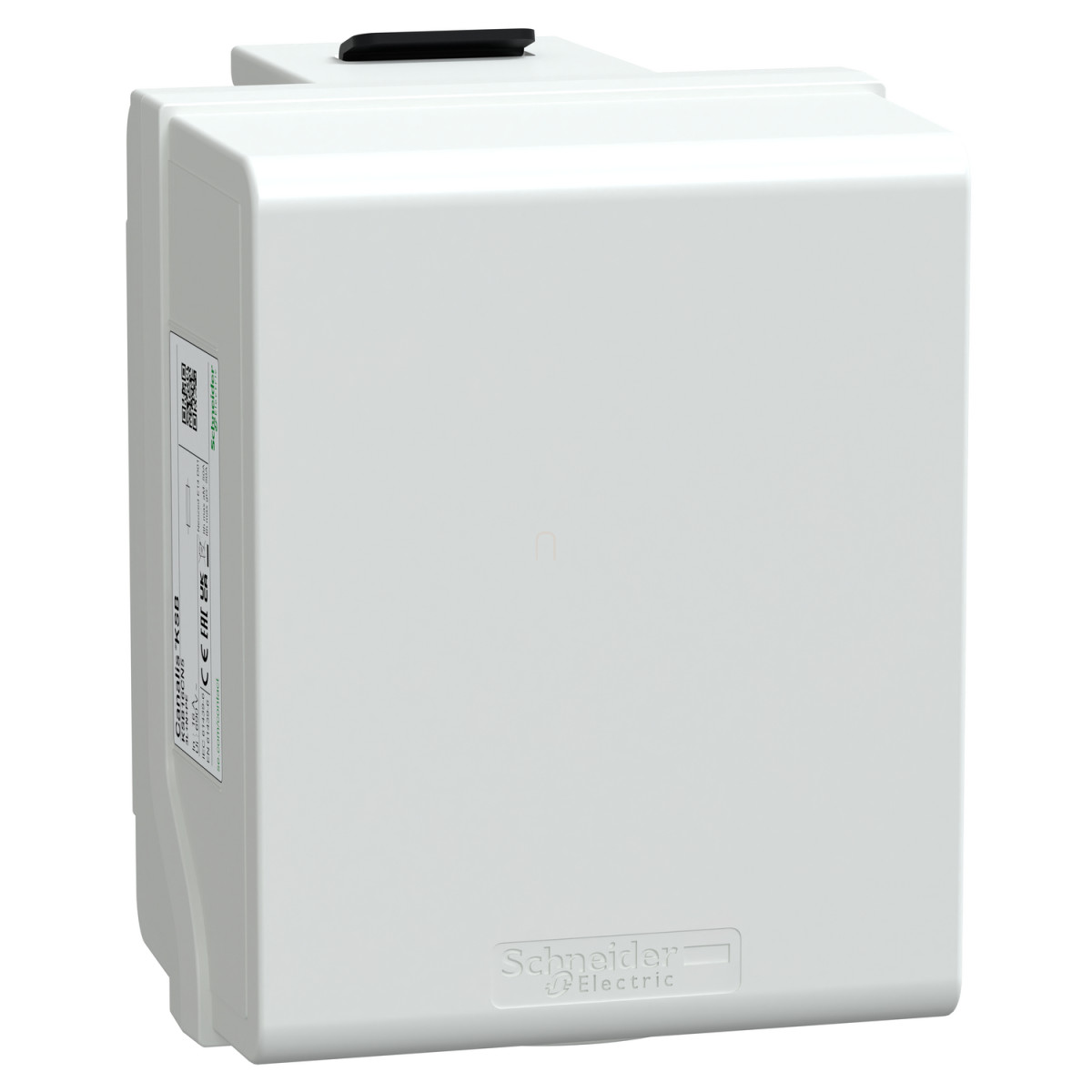

A Schneider Electric Canalis KS (KSA, KSC) termékcsaládba tartozó KSB16CN5 leágazódoboz egy kiváló minőségű, professzionális villamos elosztási megoldás. Ez a 16 amper névleges áramerősségű tap-off egység speciálisan a Canalis KS sínrendszerekhez készült, és tökéletesen alkalmazható a 100A-től 1000A-ig terjedő áramerősségű gyűjtősínekhez. A terméket közepes teljesítményű villamos elosztási rendszerekhez fejlesztették, így ideális választás ipari létesítményekben, kereskedelmi épületekben, vagy bármely olyan helyszínen, ahol szükség van a rugalmas és biztonságos villamosenergia-elosztásra.
A KSB16CN5 leágazódoboz legfőbb jellemzője a Neozed biztosítéktartó, amely E14 méretű (DIN szabvány szerinti) biztosítékok befogadására alkalmas. Fontos megjegyezni, hogy a biztosítékokat külön kell megrendelni, azok nem tartozékai a terméknek. A leágazódoboz 3L+N+PE polaritással rendelkezik, így a háromfázisú rendszerek teljes körű csatlakoztatását biztosítja. Az IP55-ös védettségi szint (az IEC 60529 szabvány szerint) kiváló védelmet nyújt a por és vízsugár ellen, míg az IK08 besorolás (IEC 62262 szerint) megfelelő mechanikai védelmet biztosít. A fehér (RAL 9001) színű, műanyag házas kivitel esztétikus megjelenést kölcsönöz a terméknek, miközben biztosítja a hosszú élettartamot és a könnyű kezelhetőséget.
A KSB16CN5 leágazódoboz telepítése rendkívül egyszerű és gyors a plug-in csatlakozással, amely fix polaritással rendelkezik. Az egység elől nyitható, és a lecsatlakoztatás egyszerűen, kihúzással történik. A termék a legmagasabb biztonsági és minőségi előírásoknak felel meg, amit az IEC 61439-1 és IEC 61439-6 szabványoknak való megfelelés is bizonyít. A leágazódoboz szélessége 135 mm, mélysége 103 mm, magassága 165 mm, így kompakt mérete ellenére is robusztus kialakítású. A névleges üzemi feszültség 230-690V között van (a védőeszköztől függően), az impulzus-állósági feszültség 6,8 kV, a névleges szigetelési feszültség pedig 690 V. A hálózati frekvencia 50/60 Hz, ami univerzális alkalmazhatóságot biztosít.
A Schneider Electric KSB16CN5 leágazódoboz különböző földelési rendszerekkel kompatibilis, beleértve a TT, TN-S és IT rendszereket is. Az elektromos csatlakoztatás alagút sorkapcsokkal történik (ISO32 szabvány szerint), amelyek 6 mm² rugalmas vagy 10 mm² merev vezetékek fogadására alkalmasak. A termék 16 amper névleges áramerősséggel rendelkezik 35 °C környezeti hőmérsékleten, így megfelelő választás a legtöbb közepes teljesítményigényű alkalmazáshoz. A Schneider Electric Canalis KSB16CN5 leágazódoboz a modern villamossági rendszerek nélkülözhetetlen komponense, amely egyesíti a megbízhatóságot, a biztonságot és a felhasználóbarát kialakítást.
Schneider Electric Canalis KS (KSA, KSC) - KSB16CN5 - Leágazódoboz csavaros Neozed biztosítókhoz, 16 A műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Kompatibilitás: Canalis KS sínelosztó rendszer
Terméktípus: Leágazódoboz
Sínelosztó kompatibilitás: Canalis KS sínelosztó plug-in rendszer
Névleges üzemi áramerősség: 16 A (35 °C-on)
Védelmi típus: Biztosíték leválasztó: Neozed biztosíték, E14 méret a DIN szabvány szerint
Tartozékok: A biztosítékot külön kell megrendelni
Szerelési mód: Plug-in rögzített polaritással
Leágazódoboz polaritása: 3L+N+PE
Szín: Fehér (RAL 9001)
Kiegészítő információk
Alkalmazási terület: Közepes teljesítményű elosztás
Névleges üzemi feszültség: 230...690 V a védőeszköztől függően
Névleges lökőfeszültség-állóság: 6,8 kV
Névleges szigetelési feszültség: 690 V a védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Elektromos csatlakozás: Alagút sorkapocs - ISO32 6 mm² rugalmas
Alagút sorkapocs - ISO32 10 mm² merev
Ajtó/burkolat nyitási oldal: Elülső
Leágazódoboz leválasztási mód: Kihúzással
Szabványok: IEC 61439-1
IEC 61439-6
Ház anyaga: Műanyag
Szélesség: 135 mm
Mélység: 103 mm
Magasság: 165 mm
Környezet
Földelési rendszer: TT
TN-S
IT
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
