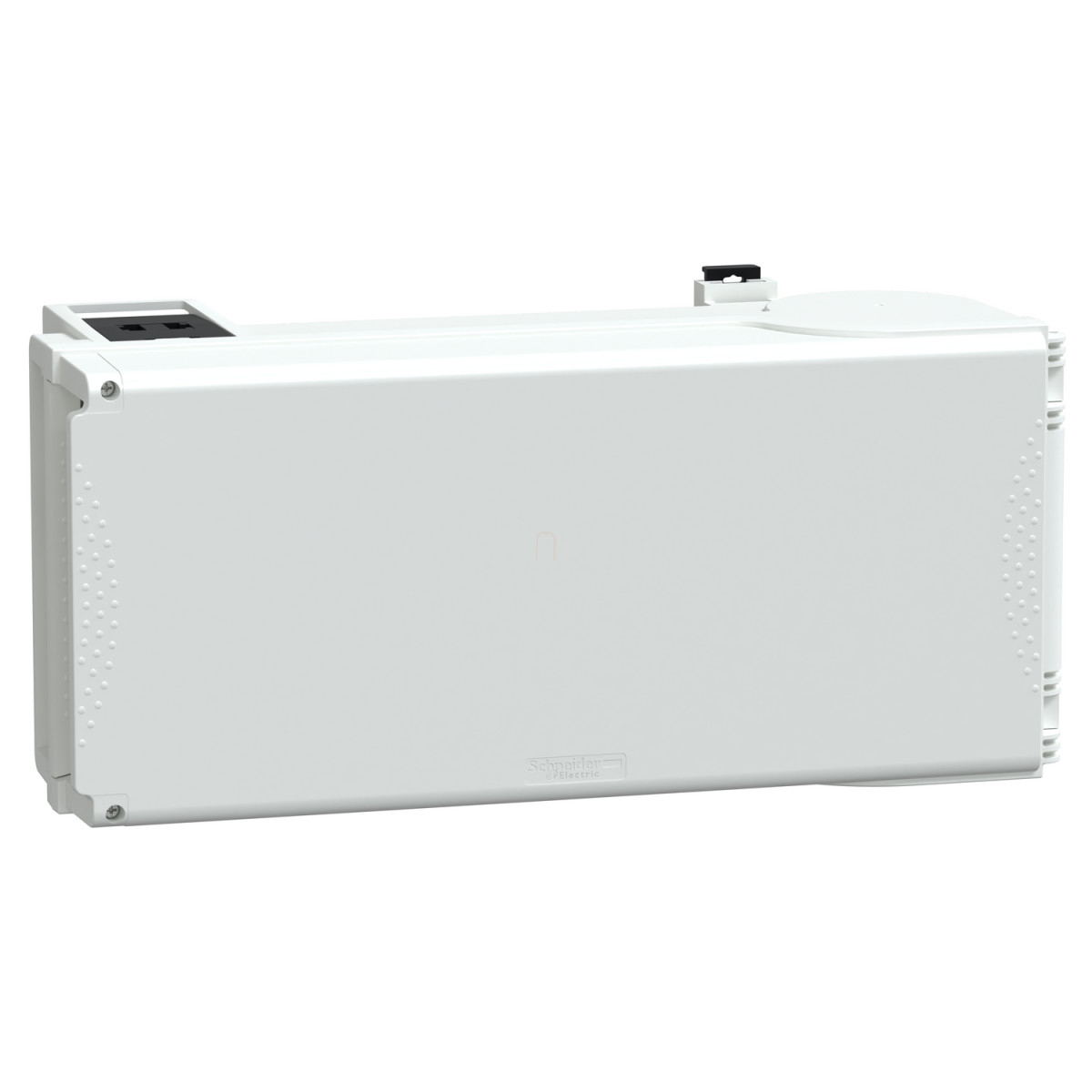

A Schneider Electric Canalis KS termékcsaládba tartozó KSB100SE5 leágazódoboz professzionális áramellátási megoldást kínál közepes teljesítményű energiaelosztáshoz. Ez a 100 amperes leágazódoboz tökéletesen kompatibilis a Canalis KS és KT típusú sínes rendszerekkel, így sokoldalú felhasználhatóságot biztosít ipari és kereskedelmi környezetben egyaránt.
A KSB100SE5 leágazódoboz kiemelkedő műszaki paraméterekkel rendelkezik. A 100 amperes névleges üzemi áramerősséggel (35 °C környezeti hőmérsékleten) és széles, 230-690 voltos üzemi feszültségtartománnyal bíró egység plug-in csatlakozási móddal, fix polaritással szerelhető a sínrendszerre. A készülék 3L+PEN polaritással rendelkezik, így TN-C földelési rendszerekhez ideális. A biztonsági szintet tovább növeli az IP55-ös védettség (IEC 60529 szerint) és az IK08 mechanikai védettség (IEC 62262 szerint), ami különösen zordonabb ipari környezetben nyújt megfelelő védelmet.
A leágazódoboz biztosítéktartóval rendelkezik, amely 00-ás méretű, 100A-es késes biztosítékok befogadására alkalmas, mind aM (motorvédő), mind gG (általános) típusú kivitelben, az NF szabványnak megfelelően. Fontos megjegyezni, hogy a biztosítékok külön rendelendők, nem képezik a termék részét. Az elektromos csatlakozás ISO63 típusú réz kábelsarukkal történik, ami 35 mm² rugalmas vagy 50 mm² merev vezetékek fogadására alkalmas. A leágazódoboz műanyag házban kapott helyet, méretei: 444 mm szélesség, 128 mm mélység (nyitott ajtó mellett 577,5 mm) és 220 mm magasság. A fehér (RAL 9001) színű készülék jobbra nyíló ajtóval rendelkezik, és az egység leválasztása az ajtó nyitásával történik.
A Schneider Electric Canalis KS KSB100SE5 leágazódoboz megfelel a vonatkozó nemzetközi szabványoknak, beleértve az IEC 61439-1 és IEC 61439-6 szabványokat. Ez a termék ideális választás elektromos kivitelezőknek, karbantartóknak és ipari létesítmények üzemeltetőinek, akik megbízható, biztonságos és rugalmas energiaelosztási megoldást keresnek. A 6,8 kV névleges impulzus-állósági feszültség és 690 V névleges szigetelési feszültség tovább emeli a termék műszaki színvonalát, biztosítva a hosszú távú, megbízható működést bármilyen ipari környezetben.
Schneider Electric Canalis KS (KSA, KSC) - KSB100SE5 - Leágazódoboz, 100 A, 00 biztosítókhoz műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Kompatibilitás: Canalis KT síncsatorna, Canalis KS síncsatorna
Terméktípus: Leágazódoboz
Síncsatorna kompatibilitás: Canalis KS síncsatorna plug-in, Canalis KT síncsatorna KS típusú plug-in csatlakozóval
Névleges üzemi áramerősség: 100 A 35 °C-on
Védelmi típus: Biztosítékos leválasztó: aM késes típusú biztosítékhoz, 00-ás méret - 100 A, NF szerinti megfelelőség
Biztosítékos leválasztó: gG késes típusú biztosítékhoz, 00-ás méret - 100 A, NF szerinti megfelelőség
Szállított felszerelés: A biztosíték külön rendelendő
Szerelési tulajdonságok
Szerelési mód: Plug-in fix polaritással
Leágazódoboz polaritás: 3L+PEN
Szín: Fehér (RAL 9001)
Műszaki adatok
Alkalmazás: Közepes teljesítményű energiaelosztás
Névleges üzemi feszültség: 230...690 V védőeszköztől függően
Névleges impulzus-állósági feszültség: 6.8 kV
Névleges szigetelési feszültség: 690 V védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Elektromos csatlakozás: Réz kábelsaru - ISO63 35 mm² rugalmas
Réz kábelsaru - ISO63 50 mm² merev
Ajtó/fedél nyitási oldal: Jobb
Leágazódoboz leválasztási mód: Az ajtó nyitásával
Szabványok: IEC 61439-1
IEC 61439-6
Készülékház anyaga: Műanyag
Méretek
Szélesség: 444 mm
Mélység: 128 mm
Mélység (nyitott ajtóval): 577.5 mm
Magasság: 220 mm
Környezeti adatok
Földelési rendszer: TN-C
IP védettségi fokozat: IP55 IEC 60529 szerint
IK ütésállósági fokozat: IK08 IEC 62262 szerint
