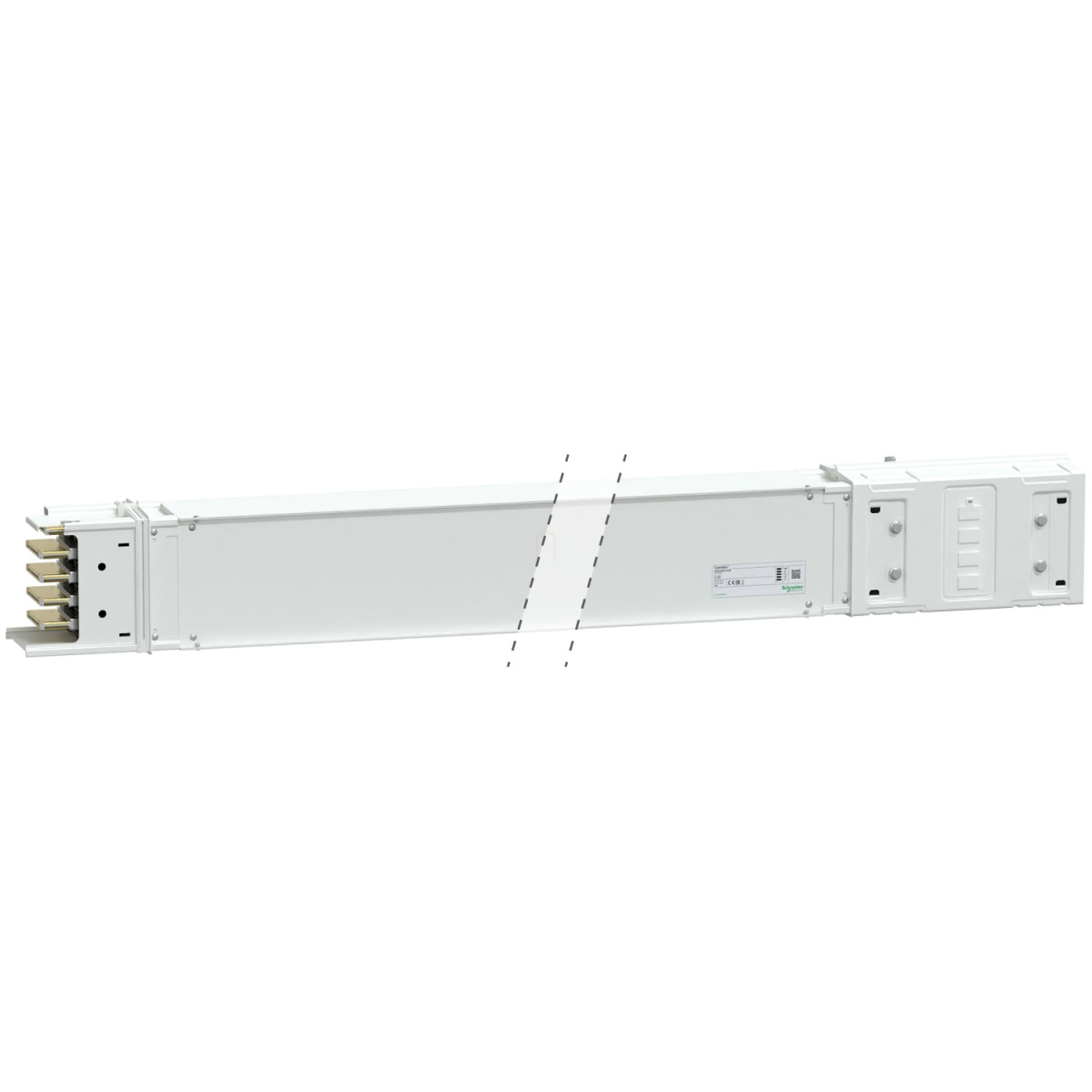

A Schneider Electric Canalis KSA630ET43A egy egyedi méretre készített horizontális sínosztó szakasz, amely a Canalis KSA sorozatú sínosztó rendszerek részeként használható. Ez a speciálisan 0,5-1,9 méteres hosszban rendelésre gyártott alumínium sínosztó elem ideális nagy teljesítményű villamos energia elosztásához ipari és kereskedelmi létesítményekben.
A KSA630ET43A sínosztó rendszer 630A névleges üzemi áramot biztosít 35°C környezeti hőmérsékleten, és 3L+N+PE (három fázis, nulla és védőföld) konfigurációban készül, fehér (RAL9001) színben. Ez az alumínium vezetőkkel ellátott rendszer kifejezetten horizontális szereléshez lett tervezve, és kompatibilis a 500-1000A tartományú Canalis KSA sínosztó rendszerekkel. IP55 védettségi fokozata kiváló védelmet biztosít por és vízsugár ellen, míg az IK08 besorolás megfelelő mechanikai védelmet nyújt.
A termék technikai paraméterei között szerepel a 230-690V üzemi feszültség tartomány, 50/60 Hz hálózati frekvencia, valamint a 8 kV névleges lökőfeszültség-állóság és 690V névleges szigetelési feszültség. Kiemelkedő rövidzárlati paraméterekkel rendelkezik: 32,1 kA névleges rövid idejű zárlati áram és 67,5 kA névleges dinamikus zárlati áram, továbbá 1225000 kA²·s hőfeszültségi határérték. Az elektromos csatlakozás kenőanyaggal ellátott csúszó kontaktusokon keresztül történik.
Fizikai méreteit tekintve a KSA630ET43A szélessége 113 mm, magassága 146 mm, a nettó tömege pedig 30 kg. A Canalis KSA630 sínosztó kimagasló minőségű és nagy megbízhatóságú, az IEC 61439-1 és IEC 61439-6 szabványoknak megfelelő termék, amely ideális választás kritikus infrastruktúrák energiaellátásához. A sugárzott mágneses mező mindössze 0,89 µT, ami környezetbarát működést biztosít.
A termék teljes harmonikus torzítása (THDI) 0-15% között 630A terhelésnél, 15-33% között 500A terhelésnél, míg 33-100% között 400A terhelésnél alkalmazható. A maximális feszültségesés rendkívül alacsony, teljesítménytényezőtől függően 0,011-0,013V között van 1A áramerősség és 100 m hosszúság esetén. A termék 55°C-ig használható, bár ez esetben terhelhetőségi korrekciós tényezőt kell alkalmazni. A Schneider Electric KSA630ET43A sínosztó rendszer a Canalis termékcsalád fejlett megoldása, amely egyszerű felszerelést és csavaros rögzítést tesz lehetővé, biztosítva a hosszú távú, megbízható működést.
Schneider Electric Canalis KS (KSA, KSC) - KSA630ET43A - CANALIS - egyenes elem méretre készített műszaki adatok
Általános jellemzők
Termékcsalád: Canalis
Termék rövid neve: KSA
Ajánlat típusa: Fejlett
Termék vagy komponens típusa: Sínosztó
Sínosztó leírása: Horizontális transzport szakasz
Termék kompatibilitás: Canalis KSA sínosztó rendszer 500...1000 A
Műszaki paraméterek
Vezetők anyaga: Alumínium
Sínosztó polaritás: 3L + N + PE
Leágazási pontok száma: 0
Névleges üzemi áram: 630 A 35 °C-on
Védettségi fokozat: IP55 az IEC 60529 szerint
Szerelési mód: Csavarokkal
Méret típusa: Méretre készített
Hossz: 0,5...1,9 m
Szín: Fehér (RAL 9001)
Kiegészítő információk
Pólusok száma: 4
Nulla vezető pozíciója: Felül
Szerelési helyzet: Vízszintes
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű zárlati áram: 32,1 kA
Névleges dinamikus zárlati áram: 67,5 kA
Elektromos csatlakozás: Kenőanyaggal ellátott csúszó kontaktus
Szélesség: 113 mm
Magasság: 146 mm
Hőfeszültségi határérték: 1225000 kA².s
THDI: 0...15 % 630 A | 15...33 % 500 A | 33...100 % 400 A
Maximális feszültségesés: <0,011 V teljesítménytényező = 1 esetén 50 Hz-en 1A-nál 100 m hosszúságra | <0,013 V teljesítménytényező = 0,9 esetén 50 Hz-en 1A-nál 100 m hosszúságra | <0,013 V teljesítménytényező = 0,8 esetén 50 Hz-en 1A-nál 100 m hosszúságra | <0,012 V teljesítménytényező = 0,7 esetén 50 Hz-en 1A-nál 100 m hosszúságra
Szabványok: IEC 61439-1 | IEC 61439-6
Környezeti jellemzők
IK védettségi fokozat: IK08 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: 35 °C (terheléscsökkentés nélkül) | 55 °C (terheléscsökkentő tényezővel)
Sugárzott mágneses mező: 0,89 µT
