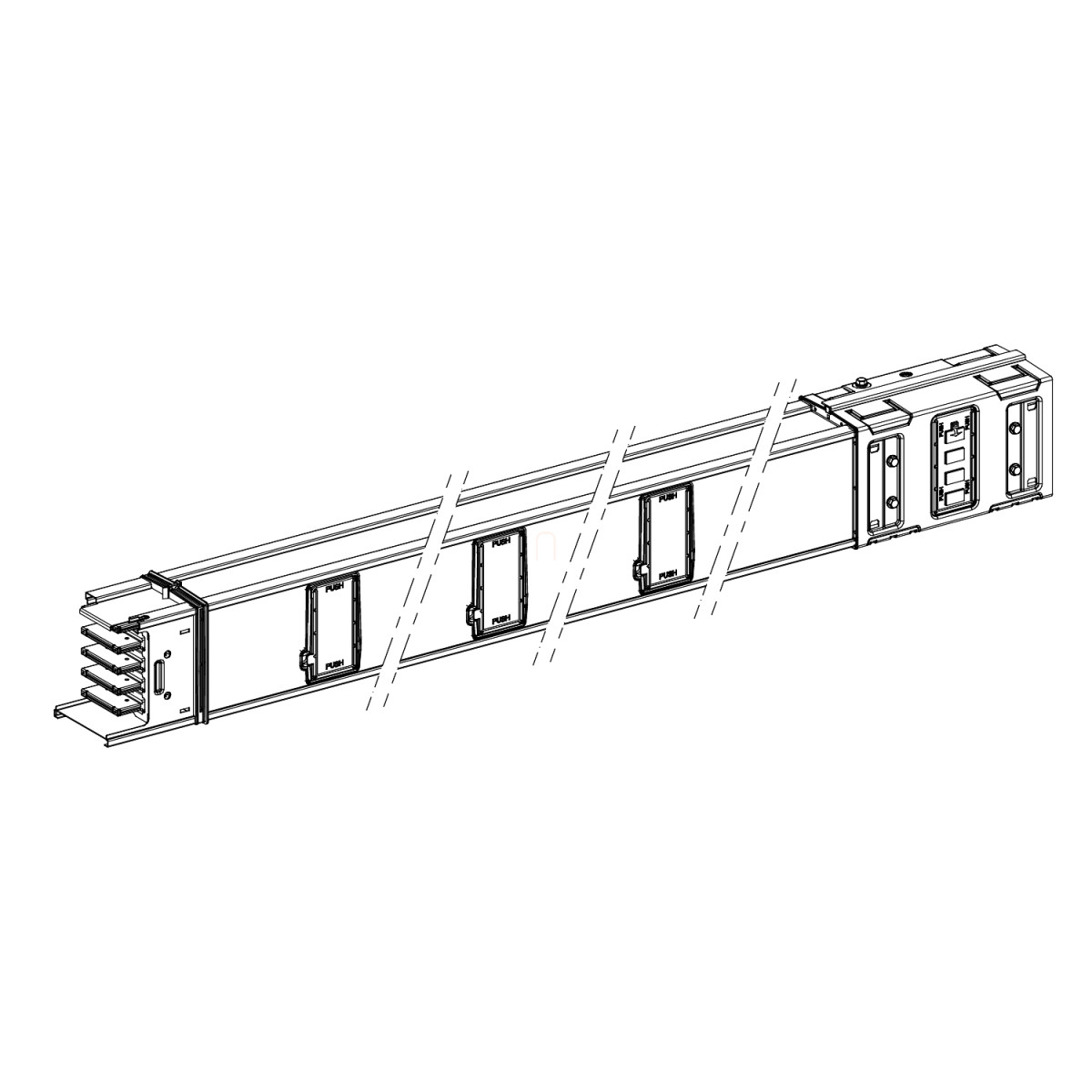

A Schneider Electric Canalis KSA630ED4206 egy prémium kategóriás, vízszintes sínosztó elem, amely az ipari és kereskedelmi épületek energiaelosztási hálózatának hatékony kiépítését teszi lehetővé. Ez a 2 méter hosszú, fix méretű alumínium sínosztó a Canalis KSA sorozat tagja, amely a Schneider Electric fejlett áramvezető sín rendszerének kulcsfontosságú eleme. A KSA630ED4206 cikkszámú termék 630 amper névleges áramerősségű, 3L+N+PE polaritású, és fehér (RAL 9001) színben áll rendelkezésre.
A sínosztó rendszer különösen alkalmas nagy áramigényű létesítmények energiaelosztásához, ahol fontos a rugalmas kiépítés és a megbízható áramellátás. A KSA630ED4206 modell kiemelkedő előnye a 6 leágazási pont, amelyek 500 mm-enként helyezkednek el a sínrendszeren, lehetővé téve a különböző fogyasztók egyszerű és biztonságos csatlakoztatását. Az alumínium vezetők gondoskodnak a kitűnő áramvezetésről, miközben a szerkezet tömege alacsonyabb a réz vezetőjű változatokénál. Az IP55-ös védettségnek köszönhetően a rendszer ellenáll a pornak és a vízsugárnak, így változatos ipari környezetben is megbízhatóan működik.
A KSA630ED4206 sínosztó műszaki paraméterei lenyűgözőek: 230-690 V üzemi feszültség, 50/60 Hz hálózati frekvencia, és 8 kV impulzus-állósági feszültség. A termék 32,1 kA névleges rövid idejű áramtartása és 67,5 kA csúcsáram-tartása biztosítja a rendkívüli túlterhelés elleni védelmet. A sínosztó elemek között a csatlakozást kent csúszókontaktus biztosítja, ami megkönnyíti a telepítést és karbantartást. A termék fizikai méretei kompaktak: 113 mm szélesség, 146 mm magasság és 2 méter hosszúság, így hatékonyan kihasználható a rendelkezésre álló tér.
A Schneider Electric Canalis KSA630ED4206 sínosztó további műszaki specifikációi között szerepel a 0,89 μT sugárzott mágneses mező, valamint a részletes THDI (teljes harmonikus torzítás) adatok: 0-15% 630 A-nél, 15-33% 500 A-nél és 33-100% 400 A-nél. A maximális feszültségesés különböző teljesítménytényezők mellett is rendkívül alacsony: 1-es teljesítménytényezőnél kevesebb mint 0,011 V 100 méterenként, 0,9-es teljesítménytényezőnél kevesebb mint 0,013 V 100 méterenként. A termék megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak, valamint IK08 fokozatú mechanikai védettséggel rendelkezik az IEC 62262 szerint. A KSA630ED4206 sínosztó 35 °C-ig névleges terhelhetőséggel, 55 °C-ig csökkentett terhelhetőséggel üzemeltethető.
Schneider Electric Canalis KS (KSA, KSC) - KSA630ED4206 műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Rövid terméknév: KSA
Kínálat típusa: Advanced
Termék vagy alkatrész típusa: Sínosztó
Sínosztó leírás: Vízszintes elosztó elem
Termék kompatibilitás: Canalis KSA sínosztó 500...1000 A
Vezetők anyaga: Alumínium
Sínosztó polaritás: 3L + N + PE
Leágazási csatlakozók száma: 6
Névleges üzemi áram [Ie]: 630 A 35 °C-on
IP védettségi fokozat: IP55 az IEC 60529 szerint
Felszerelés módja: Csavarokkal
Méret típus: Fix
Hossz: 2 m
Szín: Fehér (RAL 9001)
Kiegészítő adatok
Pólusok száma: 4
Nulla helyzete: Felül
Szerelési helyzet: Vízszintes
Névleges üzemi feszültség [Ue]: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges impulzus-állósági feszültség [Uimp]: 8 kV
Névleges szigetelési feszültség [Ui]: 690 V
Névleges rövid idejű áramtartás [Icw]: 32,1 kA
Névleges csúcsáram-tartás [Ipk]: 67,5 kA
Elektromos csatlakozás: Kent csúszókontaktus
Szélesség: 113 mm
Magasság: 146 mm
Leágazási egység távolsága: 500 mm
Sugárzott mágneses mező: 0,89 µT
Termikus terhelési határ: 1225000 kA².s
THDI: 0...15 % 630 A-nél, 15...33 % 500 A-nél, 33...100 % 400 A-nél
Maximális feszültségesés:
- <0,011 V teljesítménytényező = 1 esetén 50 Hz-nél 1A-rel 100 m hosszra
- <0,013 V teljesítménytényező = 0,9 esetén 50 Hz-nél 1A-rel 100 m hosszra
- <0,013 V teljesítménytényező = 0,8 esetén 50 Hz-nél 1A-rel 100 m hosszra
- <0,012 V teljesítménytényező = 0,7 esetén 50 Hz-nél 1A-rel 100 m hosszra
Szabványok: IEC 61439-1, IEC 61439-6
Környezeti jellemzők
IK védettségi fokozat: IK08 az IEC 62262 szerint
Környezeti üzemi hőmérséklet: 35 °C (csökkentés nélkül), 55 °C (csökkentési tényezővel)
