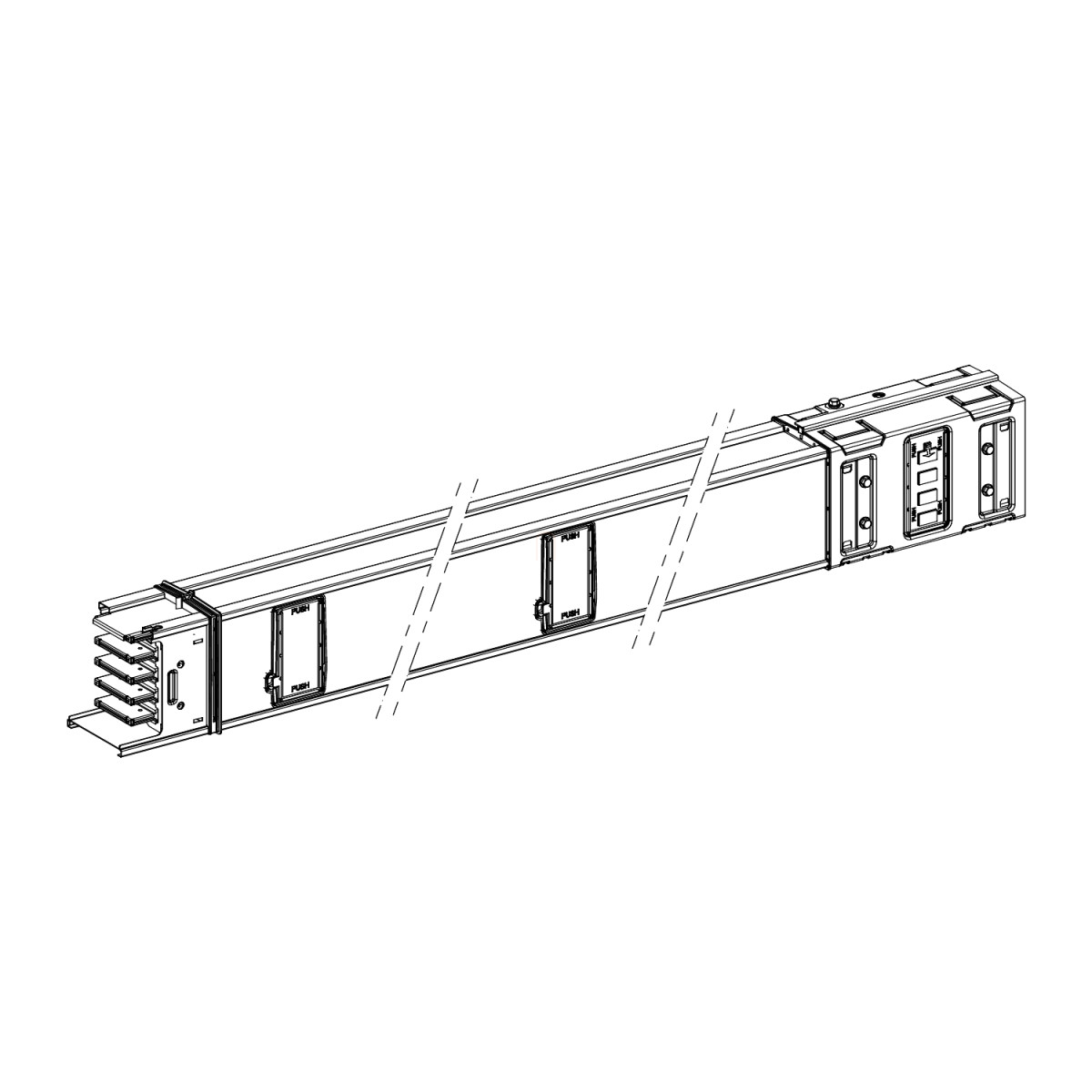

A Schneider Electric Canalis KSA630ED4154 egy professzionális, nagy teljesítményű vízszintes elosztórendszer elem, amely ideális megoldást kínál ipari és kereskedelmi épületek energiaelosztásához. Ez a fix 1,5 méteres alumínium sínes rendszer 630 amper névleges áramerősséggel rendelkezik, és kifejezetten a Canalis KSA 500-1000 A áramvezetősínekhez tervezték a tökéletes kompatibilitás érdekében.
A KSA630ED4154 modell 4 leágazási csatlakozóponttal van ellátva, amelyek 500 mm-es közönként helyezkednek el a teljes hosszon. A 3L+N+PE polaritással rendelkező sín fehér (RAL 9001) színben készül, és IP55-ös védettségi fokozattal büszkélkedhet, amely tökéletes védelmet biztosít por és nedvesség ellen. Az IK08 ütésállósági védettségi fokozat tovább növeli a termék ellenállóképességét a mechanikai behatásokkal szemben.
Műszakilag a KSA630ED4154 rendkívül megbízható és robusztus paraméterekkel rendelkezik. A névleges üzemi feszültség 230-690 V, 50/60 Hz hálózati frekvencián működik, és kiváló rövidzárlati teljesítményjellemzőkkel bír: 32,1 kA névleges rövid idejű zárlati áramot és 67,5 kA névleges csúcs zárlati áramot képes elviselni. A termék szigetelési feszültsége 690 V, míg az impulzus-állóképessége 8 kV. A kialakítás lehetővé teszi a vízszintes felszerelést csavaros rögzítéssel, és a kent csúszóérintkezős elektromos csatlakozás biztosítja a megbízható energiatovábbítást.
A KSA630ED4154 fizikai jellemzői között szerepel a 113 mm-es szélesség, 146 mm-es magasság és az 1,5 méteres hossz. A sín rendkívül precíz méretei és a 19 kg nettó súly ideális egyensúlyt teremtenek a kezelhetőség és a robusztusság között. A termék további kiemelkedő tulajdonsága az alacsony, mindössze 0,89 μT sugárzott mágneses mező érték, valamint a különböző teljes harmonikus torzítási (THDI) értékek: 0-15% 630 A mellett, 15-33% 500 A mellett, és 33-100% 400 A esetén. A maximális feszültségesés rendkívül alacsony: 100 méterenként kevesebb mint 0,011 V teljesítménytényező = 1 esetén, kevesebb mint 0,013 V teljesítménytényező = 0,9 vagy 0,8 esetén, és kevesebb mint 0,012 V teljesítménytényező = 0,7 esetén, mindegyik 50 Hz frekvencián és 1 A áramerősség mellett. A termék hőterhelési határértéke 1225000 kA².s, ami kiváló hővédelmi tulajdonságokra utal. A termék az IEC 61439-1 és IEC 61439-6 szabványoknak megfelelően készül, biztosítva a magas minőséget és megfelelőséget.
Schneider Electric Canalis KS (KSA, KSC) - KSA630ED4154 - Egyenes elem, 630 A, 1,5 m műszaki adatok
Fő tulajdonságok
Termékcsalád: Canalis
Rövid terméknév: KSA
Ajánlat típusa: Advanced
Termék vagy komponens típusa: Áramvezető sín
Sín leírása: Vízszintes elosztó szakasz
Termék kompatibilitás: Canalis KSA áramvezető sín 500...1000 A
Vezetők anyaga: Alumínium
Sín polaritása: 3L + N + PE
Leágazási pontok száma: 4
Névleges üzemi áramerősség [Ie]: 630 A 35 °C-on
IP védettségi fokozat: IP55 az IEC 60529 szerint
Szerelési mód: Csavarokkal
Méret típusa: Fix
Hosszúság: 1,5 m
Szín: Fehér (RAL 9001)
Kiegészítő információk
Pólusok száma: 4
Nulla vezető pozíciója: Felül
Szerelési pozíció: Vízszintes
Névleges üzemi feszültség [Ue]: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges szigetelési feszültség [Ui]: 690 V
Névleges rövid idejű zárlati áram [Icw]: 32,1 kA
Névleges zárlati csúcsáram [Ipk]: 67,5 kA
Elektromos csatlakozás: Kent csúszóérintkező
Szélesség: 113 mm
Magasság: 146 mm
Sugárzott mágneses mező: 0,89 µT
Hőterhelési határérték: 1225000 kA².s
THDI: 0...15 % 630 A, 15...33 % 500 A, 33...100 % 400 A
Maximális feszültségesés: <0,011 V teljesítménytényező = 1 esetén 50 Hz-en, 1A mellett 100 m hosszra
<0,013 V teljesítménytényező = 0,9 esetén 50 Hz-en, 1A mellett 100 m hosszra
<0,013 V teljesítménytényező = 0,8 esetén 50 Hz-en, 1A mellett 100 m hosszra
<0,012 V teljesítménytényező = 0,7 esetén 50 Hz-en, 1A mellett 100 m hosszra
Szabványok: IEC 61439-1, IEC 61439-6
Környezeti jellemzők
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
Környezeti hőmérséklet működés közben: 35 °C (terheléscsökkentés nélkül), 55 °C (terheléscsökkentési tényezővel)
Leágazási egység távolsága: 500 mm
