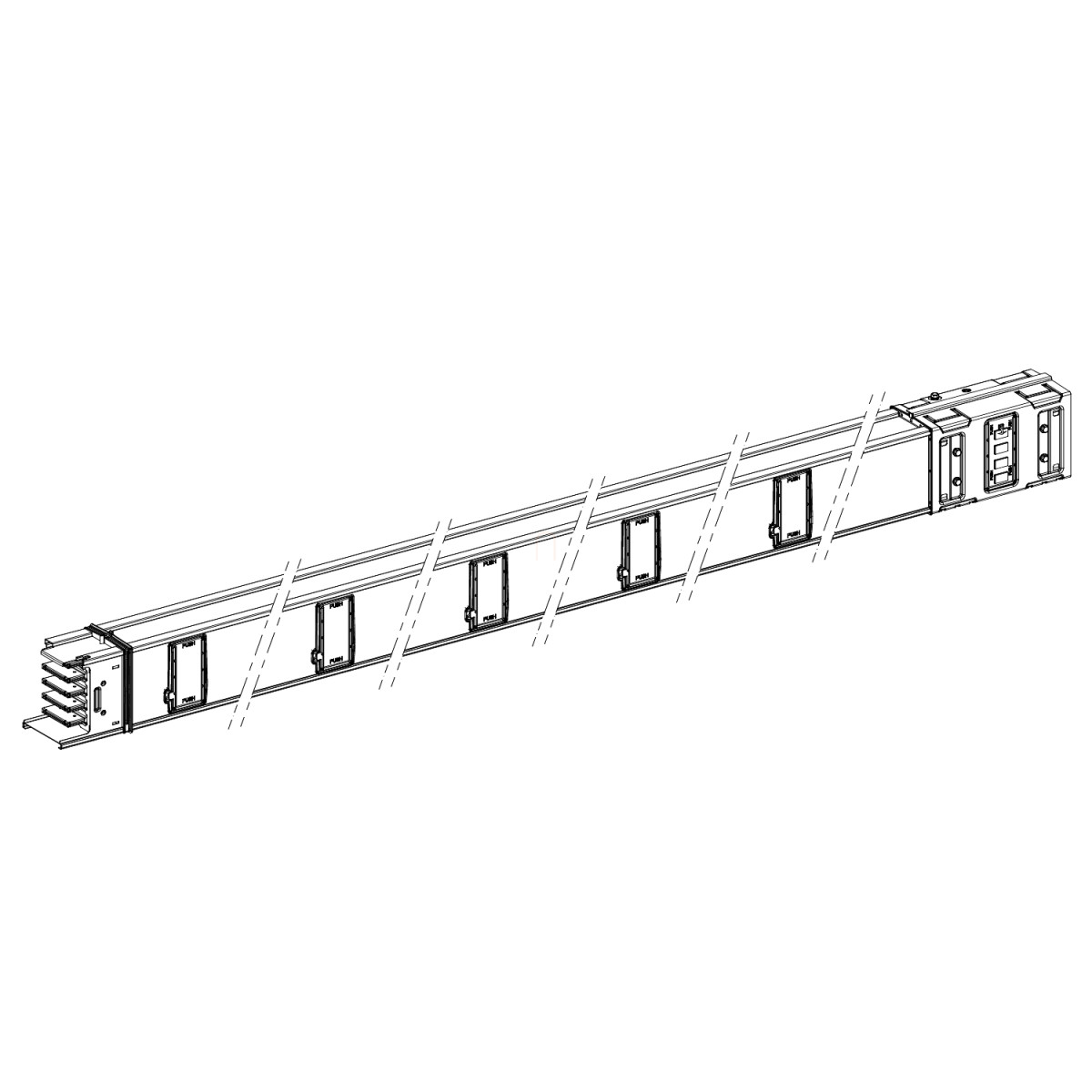

A Schneider Electric Canalis KSA500ED45010 egy professzionális minőségű, horizontális elosztóhoz tervezett sínes áramvezető rendszer, amely tökéletes megoldást kínál nagyobb létesítmények áramellátásának biztosítására. Ez az 5 méter hosszú, fix méretű egység alumínium vezetőkkel rendelkezik, és 500 amper névleges üzemi áramot biztosít 35°C környezeti hőmérsékleten.
A Canalis KSA termékcsalád része, amely a 500-1000 A közötti sínes áramelosztó rendszerek között kimagasló teljesítményt nyújt. A KSA500ED45010 modell 3L+N+PE polaritással rendelkezik, tehát három fázisvezetőt, nullavezetőt és védőföldelést tartalmaz. Az egységen 10 leágazási pont található, egyenként 1000 mm-es távolságban elhelyezve, amelyek lehetővé teszik a rugalmas csatlakoztatást különböző fogyasztók számára. A fehér (RAL 9001) színű burkolat nemcsak esztétikus megjelenést biztosít, hanem kiváló védelmet is nyújt a rendszernek, megfelelve az IP55 védettségi fokozatnak az IEC 60529 szabvány szerint.
A Canalis KSA500ED45010 műszaki paraméterei kiemelkedőek. A rendszer 230-690 V üzemi feszültségen működik, és kompatibilis az 50/60 Hz-es hálózati frekvenciával. A 8 kV névleges lökőfeszültség-állóság és a 690 V szigetelési feszültség garantálja a biztonságos működést még szélsőséges körülmények között is. A rendszer 26,2 kA névleges rövid idejű zárlati áramot és 55 kA névleges csúcs zárlati áramot képes elviselni, ami kiemelkedő biztonságot jelent ipari környezetben. Az elektromos csatlakozást kent csúszóérintkezők biztosítják, amelyek megbízható és hosszú élettartamú kapcsolatot garantálnak a rendszer elemei között. A sínek 113 mm szélesek és 146 mm magasak, ami kompakt méretet biztosít, miközben maximális teljesítményt nyújt. Az IK08 ütésállósági fokozat (IEC 62262 szerint) további védelmet biztosít mechanikai behatások ellen, ami különösen fontos ipari környezetben.
A Schneider Electric Canalis KSA500ED45010 kiváló elektromos jellemzőkkel is rendelkezik. A sugárzott mágneses mező mindössze 0,66 µT, a termikus igénybevételi határ pedig 733000 kA².s. A teljes harmonikus torzítás (THDI) különböző terhelési szinteknél: 0-15% között 500 A, 15-33% között 400 A, és 33-100% között 315 A terhelhetőséget biztosít. A maximális feszültségesés rendkívül alacsony: 100 méterenként és 1 amperenként <0,013 V teljesítménytényező = 1 esetén, <0,014 V teljesítménytényező = 0,9 vagy 0,8 esetén, és <0,013 V teljesítménytényező = 0,7 esetén, 50 Hz-en. A rendszer megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak, ami garantálja a megbízható és biztonságos működést. Az áramvezető sín 35°C környezeti hőmérsékleten teljes terhelhetőséggel használható, míg 55°C-ig terheléscsökkentési tényező alkalmazásával üzemeltethető. A KSA500ED45010 termék halogénmentes, PVC-mentes és szilikonmentes kivitelben készül.
Schneider Electric Canalis KS (KSA, KSC) - KSA500ED45010 - Egyenes elem, 500 A, 5 m műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Rövid név: KSA
Terméktípus: Classic
Komponens típusa: Sínes áramvezető rendszer
Leírás: Horizontális elosztó, egyenes elem
Kompatibilitás: Canalis KSA sínes áramvezető rendszer 500...1000 A
Vezetők anyaga: Alumínium
Polaritás: 3L + N + PE
Leágazási pontok száma: 10
Névleges üzemi áram: 500 A 35 °C-on
IP védettségi fokozat: IP55 az IEC 60529 szerint
Szerelési mód: Csavarozással
Méret típusa: Fix
Hosszúság: 5 m
Szín: Fehér (RAL 9001)
Kiegészítő adatok
Pólusok száma: 4
Nulla vezető helyzete: Felül
Szerelési pozíció: Vízszintes
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű zárlati áram: 26,2 kA
Névleges csúcs zárlati áram: 55 kA
Elektromos csatlakozás: Kent csúszóérintkező
Szélesség: 113 mm
Magasság: 146 mm
Leágazási egység távolsága: 1000 mm
Sugárzott mágneses mező: 0,66 µT
Termikus igénybevételi határ: 733000 kA².s
THDI: 0...15 % 500 A; 15...33 % 400 A; 33...100 % 315 A
Maximális feszültségesés: <0,013 V teljesítménytényező = 1 esetén 50 Hz-en 1A mellett 100 m hosszon; <0,014 V teljesítménytényező = 0,9 esetén 50 Hz-en 1A mellett 100 m hosszon; <0,014 V teljesítménytényező = 0,8 esetén 50 Hz-en 1A mellett 100 m hosszon; <0,013 V teljesítménytényező = 0,7 esetén 50 Hz-en 1A mellett 100 m hosszon
Szabványok: IEC 61439-1, IEC 61439-6
Környezeti jellemzők
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: 35 °C (terheléscsökkentés nélkül), 55 °C (terheléscsökkentési tényezővel)
