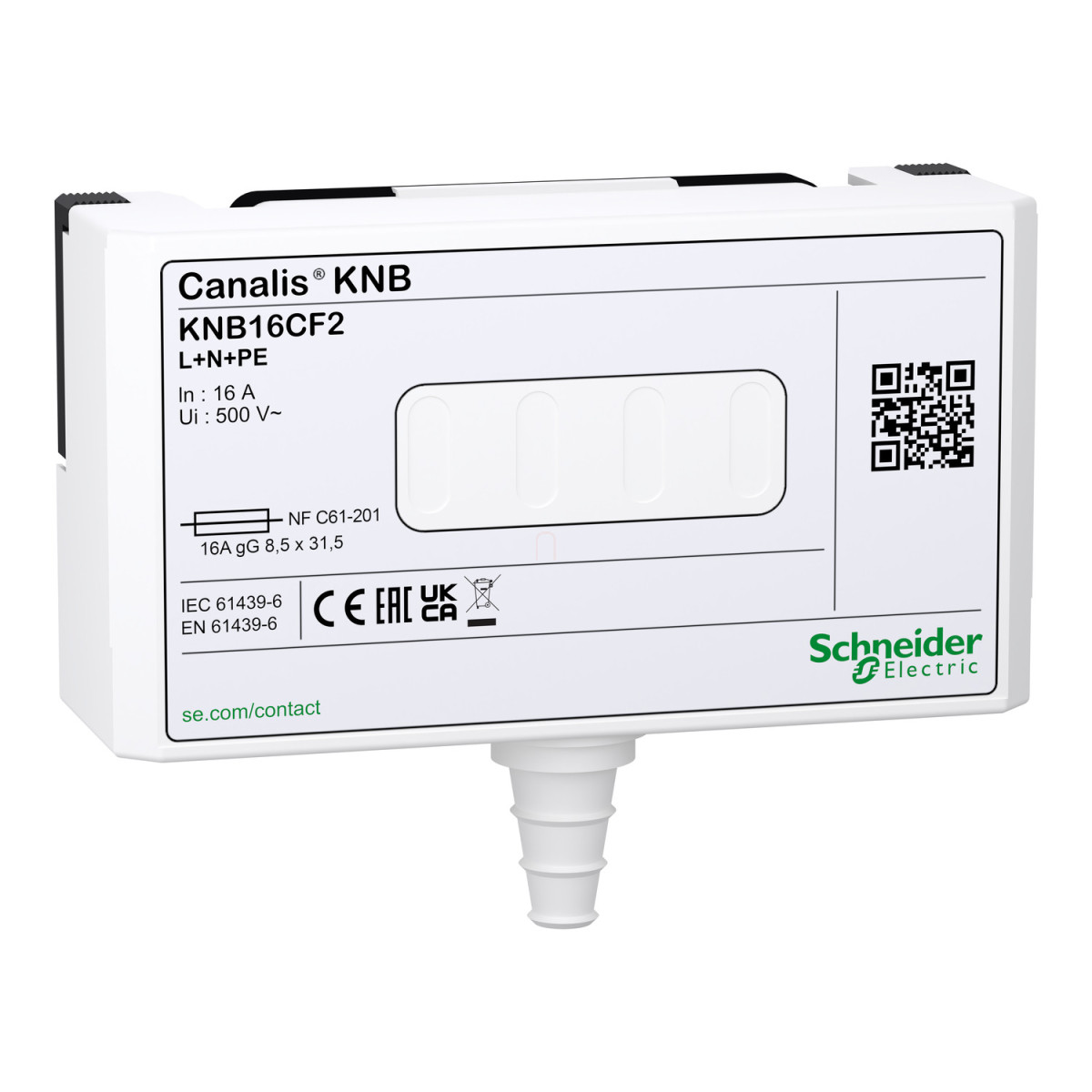

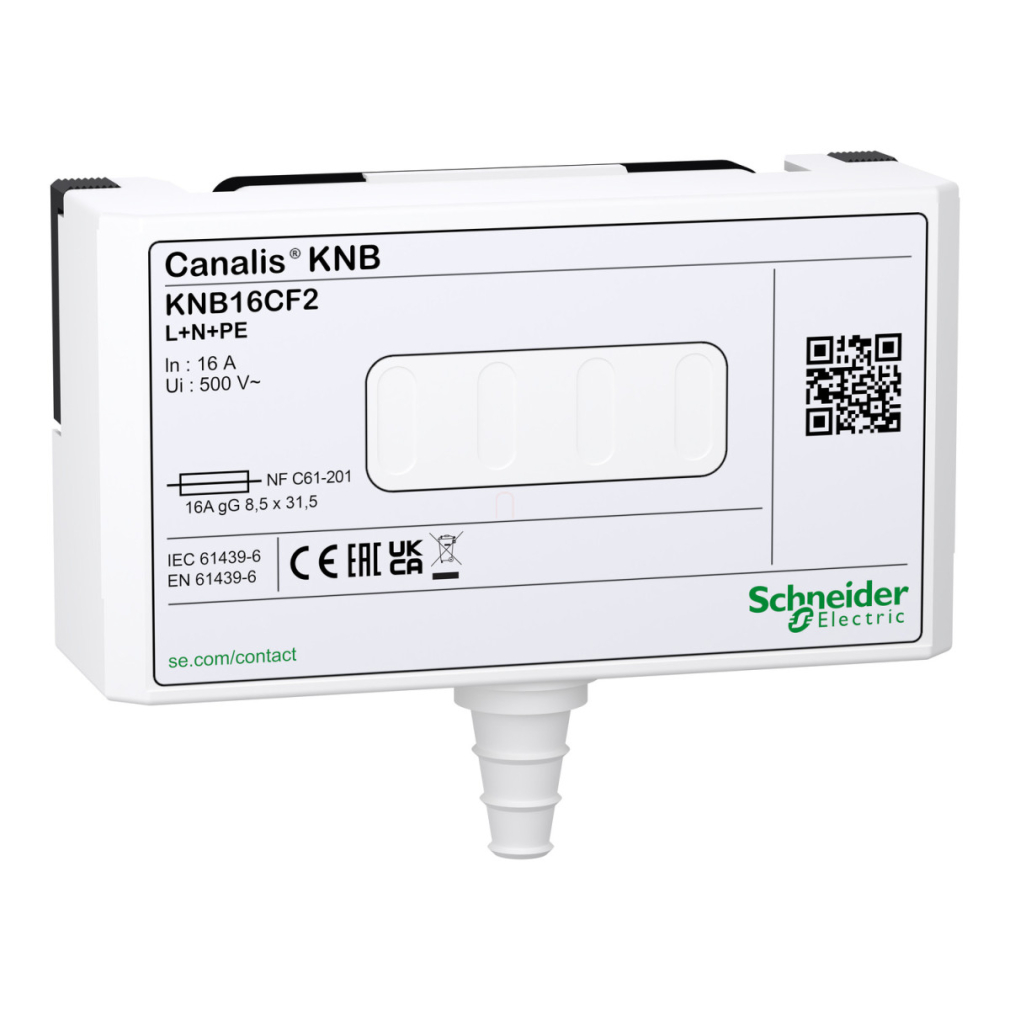

A Schneider Electric Canalis KN sorozatú KNB16CF2 leágazódoboz egy innovatív és hatékony megoldás az ipari és kereskedelmi épületek áramellátásának rugalmas elosztására. Ez a 16 amper névleges áramerősségű eszköz kifejezetten a Canalis KN sínelosztó rendszerhez lett tervezve, így tökéletesen kompatibilis a gyártó meglévő infrastruktúrájával.
A KNB16CF2 leágazódoboz 3L+N+PE polaritással és fázisválasztási lehetőséggel rendelkezik, ami rendkívüli rugalmasságot biztosít a telepítés során. Az eszköz francia szabvány (NF) szerinti hengeres biztosítékokkal működik, melyek mérete 8,5 x 31,5 mm és 16 amper terhelhetőségűek. Fontos megjegyezni, hogy a biztosítékokat külön kell megrendelni, mivel azok nem részei az alap csomagnak. Az eszköz kétféle biztosítéktípussal is használható: aM típusú (motorvédelmi) vagy gG típusú (általános) hengeres biztosítékokkal. Az IP55-ös védettségnek köszönhetően a leágazódoboz kiválóan alkalmazható akár olyan környezetben is, ahol por és nedvesség fordulhat elő.
A műszaki jellemzők tekintetében a KNB16CF2 230-500 V közötti üzemi feszültségtartományban működtethető, a védőeszköztől függően. A névleges szigetelési feszültség 500 V, az impulzusfeszültség-állóság pedig 4,6 kV. Az eszköz 50/60 Hz hálózati frekvenciával kompatibilis, és rendelkezik kábelbilincses csatlakozási lehetőséggel, amely 4 mm² hajlékony vagy 6 mm² merev kábelek fogadására alkalmas. A leágazódoboz az elülső oldalról nyitható, és kihúzással távolítható el a sínről. Megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak, ami garantálja a magas minőséget és biztonságot. Az IK08 besorolás kiváló mechanikai védettséget biztosít a külső behatásokkal szemben.
A KNB16CF2 leágazódoboz fizikai paraméterei is figyelemre méltóak: 72 mm széles, 50 mm mély és 172 mm magas, tehát meglehetősen kompakt kialakítású. Fehér színben (RAL 9001) kapható, ami jól illeszkedik a legtöbb ipari és kereskedelmi környezethez. A kis méret ellenére az eszköz rendkívül sokoldalú: kifejezetten alacsony teljesítményű fogyasztók elosztására ajánlott, ahol a rugalmas fázisválasztás és a megbízható biztosítékos védelem elengedhetetlen. A Schneider Electric Canalis KN sorozat részeként a KNB16CF2 leágazódoboz egy átgondolt komponens, amely hozzájárul a modern épületek biztonságos és hatékony elektromos rendszerének kialakításához.
Schneider Electric Canalis KN - KNB16CF2 - Leágazódoboz, 16 A, L+N+PE, UTE biztosítókhoz műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Kompatibilis termékcsalád: Canalis KN sínelosztó
Terméktípus: Leágazódoboz
Sínelosztó kompatibilitás: Canalis KN sínelosztó, plug-in
Névleges üzemi áramerősség [Ie]: 16 A 35 °C-on
Védelmi típus: Biztosíték leválasztó: aM hengeres biztosítékhoz, méret 8,5 x 31,5 mm - 16 A, NF szabvány szerint
Biztosíték leválasztó: gG hengeres biztosítékhoz, méret 8,5 x 31,5 mm - 16 A, NF szabvány szerint
Mellékelt felszerelés: A biztosítékokat külön kell megrendelni
Kábelbilincs
Szerelési mód: Plug-in fázisválasztással
Leágazódoboz polaritás: L+N+PE
Szín: Fehér (RAL 9001)
Kiegészítő adatok
Alkalmazási terület: Kis teljesítményű elosztás
Névleges üzemi feszültség [Ue]: 230...500 V a védőeszköztől függően
Névleges impulzusfeszültség-állóság [Uimp]: 4,6 kV
Névleges szigetelési feszültség [Ui]: 500 V a védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Elektromos csatlakozás: Kábelbilincs kapocs 4 mm² hajlékony
Kábelbilincs kapocs 6 mm² merev
Ajtó/fedél nyitási oldal: Elülső
Leágazódoboz leválasztási mód: Kihúzással
Szabványok: IEC 61439-1
IEC 61439-6
Fizikai jellemzők
Szélesség: 72 mm
Mélység: 50 mm
Magasság: 172 mm
Környezeti adatok
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
