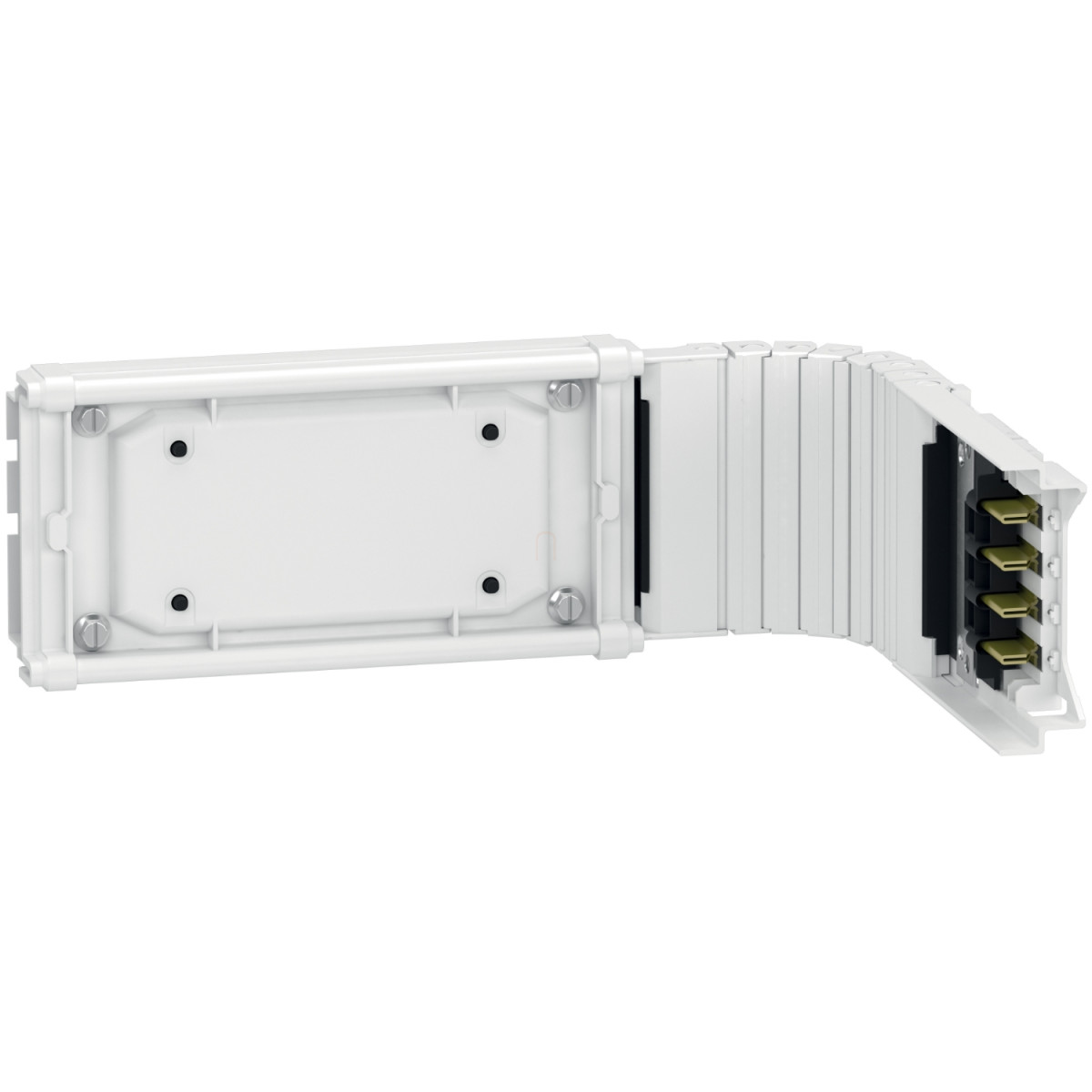

A Schneider Electric Canalis KN termékvonalából származó KNA160DL4 rugalmas könyökelem egy kiváló minőségű, alacsony teljesítményű árameloszlást szolgáló, hatékony megoldás. Ez a rugalmas könyökelem lehetővé teszi a sínek irányának kétdimenziós változtatását, így ideális választás olyan telepítésekhez, ahol az áramvezető sínek útvonalát módosítani kell a környezeti adottságokhoz igazodva.
A KNA160DL4 modell 160A névleges üzemi áramerősséggel rendelkezik 35°C környezeti hőmérsékleten, valamint 230-500V közötti névleges üzemi feszültségtartománnyal működik. Kialakítása lehetővé teszi a 80-180°-os működési szögtartományban való használatot, ami kiemelkedő rugalmasságot biztosít a telepítés során. A termék fehér (RAL 9001) színben készült, amely jól illeszkedik a legtöbb ipari vagy kereskedelmi környezethez.
A Canalis KNA160DL4 kiváló elektromos tulajdonságokkal rendelkezik, beleértve a 6 kV névleges lökőfeszültség-állóságot, az 500 V névleges szigetelési feszültséget, 2,8 kA névleges rövid idejű áramterhelhetőséget és a 20 kA névleges csúcsáram-terhelhetőséget. A THDI (Total Harmonic Distortion Current – teljes harmonikus torzítási áram) értékek különböző tartományokban vannak meghatározva: 0-15% között 160A, 15-33% között 130A, valamint 33-100% között 100A terhelhetőséggel. A termék 50/60 Hz hálózati frekvenciára van tervezve, és egyetlen áramkörrel rendelkezik, vezérlés nélküli kivitelben. Az IP55-ös védettségnek köszönhetően jól ellenáll a pornak és a vízsugárnak, míg az IK08 fokozat megfelelő mechanikai védelmet biztosít a külső behatásokkal szemben.
A KNA160DL4 rugalmas könyökelem 355 mm hosszú, csavaros rögzítési móddal telepíthető, és 8000 kA²·s termikus igénybevételi határértékkel rendelkezik. A maximális sugárzott mágneses mező értéke 0,186 µT, ami fontos lehet az érzékeny berendezések közelében történő telepítéskor. A termék megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak, ami garantálja a magas minőségi és biztonsági előírásoknak való megfelelést. A Schneider Electric KNA160DL4 rugalmas könyökelem ideális választás ipari létesítményekben, kereskedelmi épületekben és egyéb olyan helyeken, ahol szükséges a villamos energia megbízható és hatékony elosztása, miközben a telepítési útvonal rugalmasságot igényel.
Schneider Electric Canalis KN - KNA160DL4 - Rugalmas könyök, külsõ v. belsõ könyök, 160 A műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Terméknév: KN
Termék típusa: Rugalmas elem
Síncsatorna leírása: Rugalmas könyök
Alkalmazási terület: Alacsony teljesítményű elosztás
Irányváltás típusa: 2 dimenziós
Névleges üzemi áramerősség: 160 A 35 °C-on
Névleges üzemi feszültség: 230...500 V
Hálózati frekvencia: 50/60 Hz
Áramkörök száma: 1
Vezérlés típusa: Nincs
Szín: Fehér (RAL 9001)
Kiegészítő adatok
Rögzítési mód: Csavarokkal
Termikus igénybevételi határérték: 8000 kA².s
Maximális sugárzott mágneses mező: 0,186 µT
Névleges lökőfeszültség-állóság: 6 kV
Névleges szigetelési feszültség: 500 V
Névleges rövid idejű áramterhelhetőség: 2,8 kA
Névleges csúcsáram-terhelhetőség: 20 kA
THDI: 0...15 % 160 A, 15...33 % 130 A, 33...100 % 100 A
Működési szögtartomány: 80...180 °
Hosszúság: 355 mm
Szabványok: IEC 61439-1, IEC 61439-6
Környezeti adatok
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Környezeti hőmérséklet működés közben: 0...35 °C teljesítménycsökkenés nélkül
