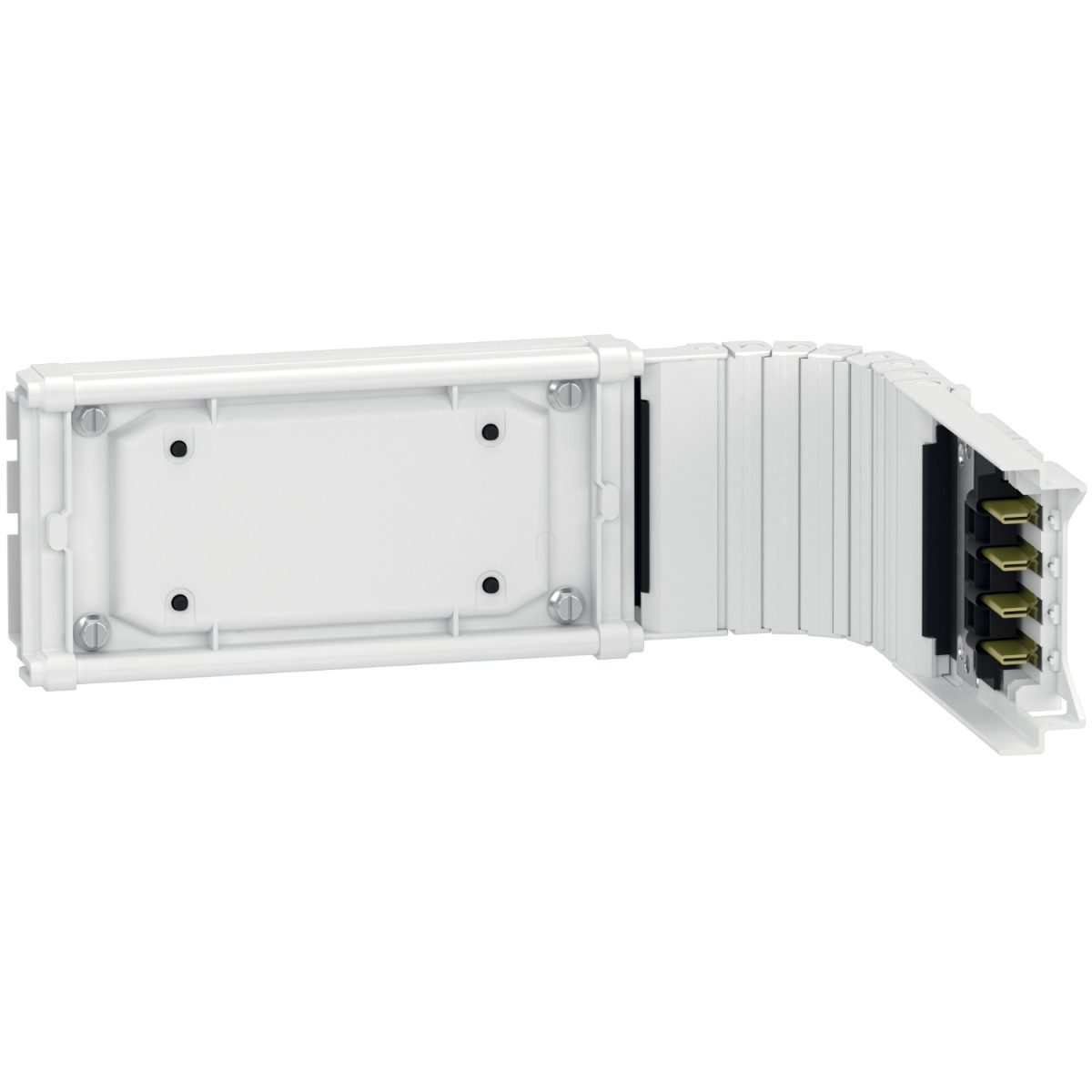

A Schneider Electric Canalis KN sorozatú KNA100DL4 típusú rugalmas könyök egy kiváló minőségű, alacsony teljesítményű elosztásra tervezett sínelosztó rendszer eleme. Ez a fehér (RAL 9001) színű, két dimenzióban állítható irányváltó elem lehetővé teszi a sínelosztó rendszer rugalmas kialakítását különböző épületstruktúrákban és villamos elosztóhálózatokban.
A KNA100DL4 rugalmas könyök 100 A névleges üzemi áramerősséggel rendelkezik 35 °C környezeti hőmérsékleten, és 230-500 V üzemi feszültségtartományban működik. A készülék 3L+N+PE konfigurációjú, ami három fázisvezető, egy nullavezető és egy védőföld vezetőt jelent. A termék 50/60 Hz hálózati frekvenciára tervezett, így a legtöbb kereskedelmi és ipari alkalmazáshoz megfelelő. Az IP55 védettségi fokozatnak köszönhetően megfelelő védelmet nyújt por és vízsugár ellen, míg az IK08 fokozat a mechanikai behatásokkal szembeni ellenálló képességet biztosítja.
A Canalis KNA100DL4 rugalmas könyök műszaki paraméterei különösen figyelemreméltóak. Az operatív szögtartomány 80-180° között állítható, ami rendkívüli flexibilitást biztosít a telepítés során. A termék 1980 kA²·s termikus terhelési határértékkel rendelkezik, és a maximálisan sugárzott mágneses mező értéke csupán 0,106 µT. A névleges szigetelési feszültség 500 V, a névleges impulzus-állóság 6 kV. A rövid idejű áramterhelhetőség (Icw) 1,4 kA, míg a csúcs áramterhelhetőség (Ipk) 14 kA, ami megbízható védelmet jelent különféle elektromos eseményekkel szemben. Fontos megjegyezni, hogy a harmonikus torzítás mértéke (THDI) befolyásolja a terhelhetőséget: 0-15% között a teljes 100 A, 15-33% között 80 A, míg 33-100% között 63 A a megengedett érték.
A Schneider Electric Canalis KN termékcsalád ezen rugalmas könyökeleme 355 mm hosszúságú, csavarokkal rögzíthető, és az IEC 61439-1 és IEC 61439-6 szabványoknak megfelelően gyártott, ami garantálja a megbízhatóságot és a biztonságos működést. A KNA100DL4 rugalmas könyökelem ideális választás olyan helyzetekben, ahol az egyenes sínelosztó elemek közötti irányváltás szükséges, de nincs lehetőség merev könyökelemek használatára. Ez a termék tökéletesen illeszkedik a modern épületvillamos rendszerek rugalmassági követelményeihez, legyen szó akár új telepítésről, akár meglévő rendszer bővítéséről.
Schneider Electric Canalis KN - KNA100DL4 - Rugalmas könyök, külsõ v. belsõ könyök, 100 A műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Terméknév: KN
Terméktípus: Rugalmas elem
Sínelosztó leírás: Rugalmas könyök
Alkalmazás: Alacsony teljesítményű elosztás
Irányváltás típusa: 2 dimenziós
Névleges üzemi áram: 100 A 35 °C-on
Névleges üzemi feszültség: 230...500 V
Hálózati frekvencia: 50/60 Hz
Áramkörök száma: 1
Vezérlés típusa: Nincs
Szín: Fehér (RAL 9001)
Kiegészítő adatok
Rögzítési mód: Csavarokkal
Termikus terhelési határérték: 1980 kA².s
Maximális sugárzott mágneses mező: 0,106 µT
Névleges impulzus-állóság: 6 kV
Névleges szigetelési feszültség: 500 V
Névleges rövid idejű áramterhelhetőség: 1,4 kA
Névleges csúcs áramterhelhetőség: 14 kA
THDI (harmonikus torzítás): 0...15 % esetén 100 A, 15...33 % esetén 80 A, 33...100 % esetén 63 A
Működési szögtartomány: 80...180 °
Hosszúság: 355 mm
Környezeti jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
Környezeti hőmérséklet működés közben: 0...35 °C teljesítménycsökkenés nélkül
Szabványok
IEC 61439-1
IEC 61439-6
