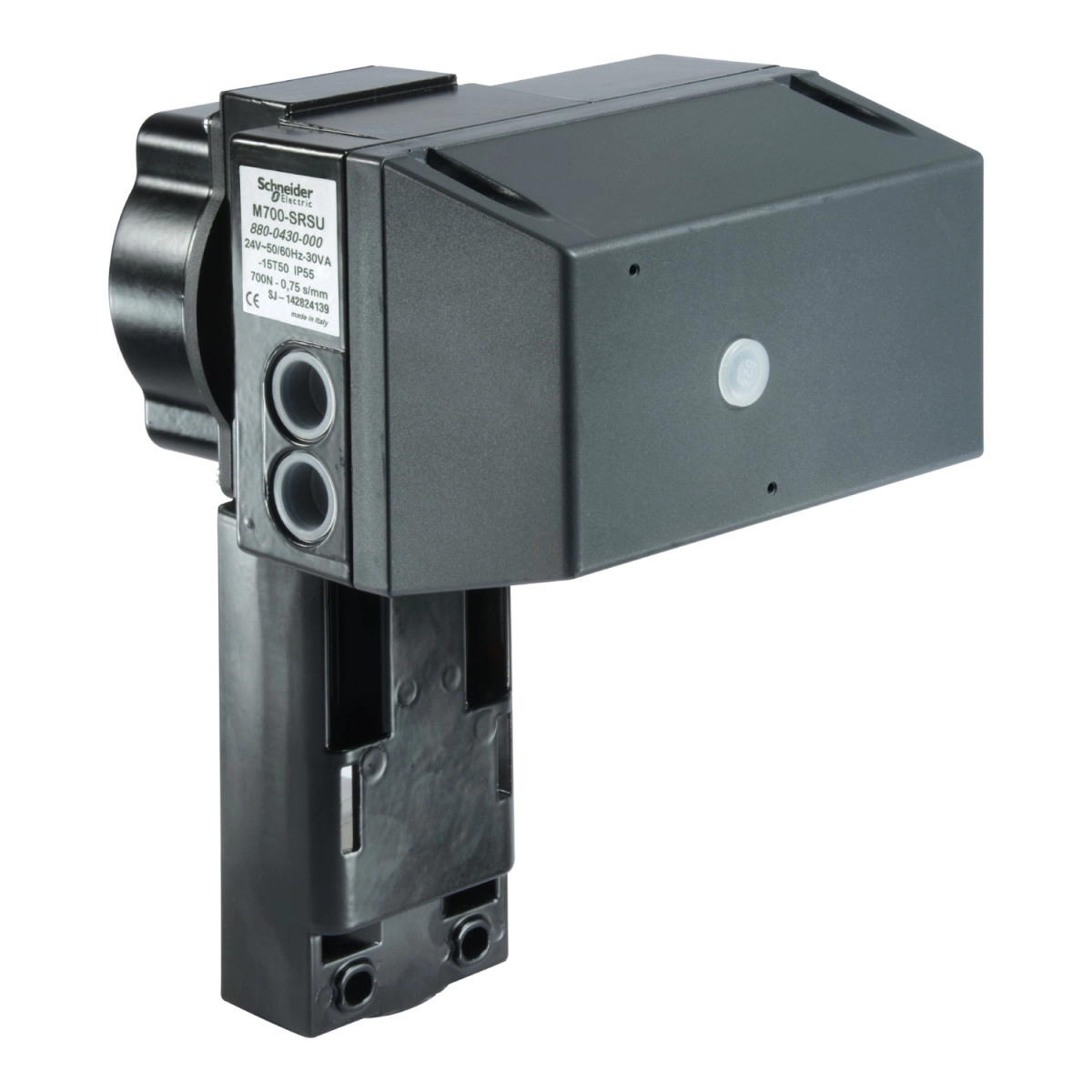

A Schneider Electric SpaceLogic M700-SRSU egy fejlett elektromos szelepmozgató, amely kifejezetten golyósszelepekhez és szabályozószelepekhez lett tervezve. Ez a 8800430000 cikkszámú lineáris aktuátor egyesíti a nagy teljesítményt a precíz vezérelhetőséggel, ami ideálissá teszi épületautomatizálási és HVAC rendszerekhez, ahol a megbízható működés elengedhetetlen.
A SpaceLogic M700-SRSU szelepmozgató 700N erőkifejtésre képes (ami 157 font erőnek felel meg), és ezt a jelentős teljesítményt egy kefe nélküli egyenáramú motor biztosítja. Az aktuátor 24V AC/DC tápfeszültséggel üzemel, és rugós visszatérítésű funkcióval rendelkezik, ami azt jelenti, hogy áramkimaradás esetén automatikusan visszatér alaphelyzetbe, így biztosítva a rendszer biztonságos működését vészhelyzetben is. A szelepmozgató rugós visszatérítése a 'stem up' (felfelé álló szár) pozícióba történik, ami kompatibilis számos golyósszeleppel.
A SpaceLogic M700-SRSU rugalmasan vezérelhető mind lebegő, mind arányos/moduláló vezérlőjelekkel. A bemeneti analóg jelként 0-10V DC jelet fogad, míg visszacsatolásként 2-10V DC jelet biztosít, ami lehetővé teszi a pontos pozíciómeghatározást és visszajelzést a felügyeleti rendszer számára. A szelepmozgató 9-52 mm közötti lökettel rendelkezik, és képes az automatikus löket-kalibrációra, ami jelentősen egyszerűsíti a telepítést és beüzemelést. A lökethossz indikátor a járomra szerelve vizuális visszajelzést biztosít a szelep aktuális állásáról.
A készülék futási ideje terhelés alatt mindössze 15 másodperc, míg terhelés nélküli visszahúzási ideje 95 másodperc. A 20%-os működési ciklusával biztosított a hosszú élettartam és a megbízható működés. Az IP54-es védettségi szint garantálja a por és fröccsenő víz elleni védelmet, így a SpaceLogic M700-SRSU szelepmozgató különböző környezeti feltételek mellett is megbízhatóan működik. A szelepmozgató -10°C és 50°C közötti környezeti hőmérsékleten üzemeltethető, és akár 90%-os relatív páratartalom mellett is megbízhatóan működik.
A telepítés és csatlakoztatás egyszerű a 2 db 20 mm-es tömszelence nyílásnak és a sorkapocs csatlakozásnak köszönhetően. Opcionálisan 2 SPDT kapcsolófunkcióval is rendelkezik, ami további vezérlési lehetőségeket kínál. Az M700-SRSU elektromos szigetelési osztálya Class II, ami fokozott biztonságot jelent. A 8800430000 cikkszámú SpaceLogic M700-SRSU szelepmozgató ideális választás Európa, Ázsia-Csendes-óceáni térség és Ausztrália piacain, ahol a precíz szelepvezérlés és a megbízható működés alapvető követelmény az épületautomatizálási rendszereknél.
SpaceLogic M700-SRSU Actuator műszaki adatok
Általános jellemzők
Aktuátor termékcsalád: SpaceLogic
Termék vagy alkatrész típusa: Aktuátor
Aktuátor típusa: Elektromos
Aktuátor terméksorozat: M700
Aktuátor modell: M700
Termék rendeltetése: golyósszelep
Aktuátor: Lineáris
Műszaki jellemzők
Motor típusa: Kefe nélküli DC motor
Vezérlés típusa: Automatikus visszaállítás
Kapcsoló funkció: 2 SPDT (opcionális)
Névleges tápfeszültség: 24 V AC/DC
Analóg bemenet tartomány: 0...10 V DC
Visszacsatolási jel: 2...10 V DC
Transzformátor névleges teljesítménye: 50 VA
Teljesítményfelvétel: 30 VA AC
Tartó teljesítményfelvétel: 30 VA AC
Visszatérítés típusa: Rugós visszatérítés
Vezérlőjel: Lebegő, Arányos/moduláló
Löket hossza: 9...52 mm
Löket automatikus kalibrálás: Igen
Elektromos szigetelési osztály: II. osztály
Erőkifejtés: 700 N / 157 lbf
Pozíció jelző: Löketjelző a jármon
Tömszelence csatlakozás: 2 x 20 mm tömszelence nyílás
Vezetékek és csatlakozások: Sorkapocs
Löket futási idő: 15 s
Löket futási idő terhelés nélküli visszahúzás: 95 s
IP védettségi fokozat: IP54
Működési ciklus: 20 %
Környezeti feltételek
Üzemi környezeti hőmérséklet: -10...50 °C
Relatív páratartalom: 0...90 %
Tárolási környezeti hőmérséklet: -10...50 °C
Célpiac: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
