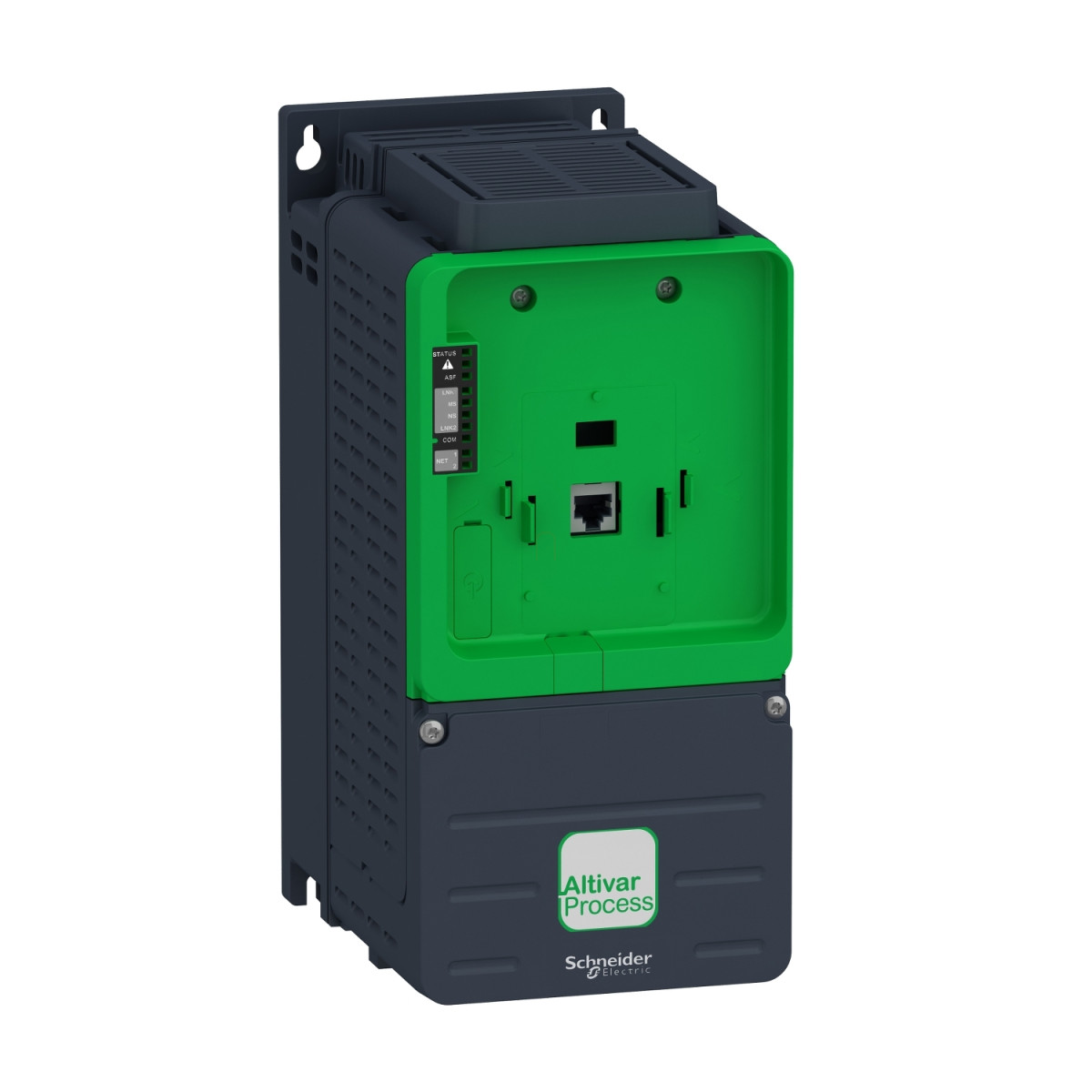

Az Altivar Process ATV900 és ATV930 sorozatú frekvenciaváltók a Schneider Electric élvonalbeli ipari vezérlésre szánt termékcsaládjába tartoznak. Az ATV930U40N4Z modell kifejezetten ipari alkalmazásokhoz lett kifejlesztve, és 4 kW teljesítményű, ami normál terhelés esetén teljes funkcionalitást biztosít, míg nehéz terhelés mellett 3 kW teljesítményre képes.
A készülék 380-480 V közötti háromfázisú tápfeszültséggel működik, és kompakt kialakításának köszönhetően ideális szekrénybe szerelésre. Méretei mindössze 130 mm széles, 285 mm magas és 196 mm mély, így különösen helytakarékos megoldást kínál. IP20-as védelmi szinttel rendelkezik, de IP21-es konfiguráció is elérhető, ami megnövelt védettséget biztosít por és cseppenő víz ellen. A frekvenciaváltó beépített fékchopper funkcióval rendelkezik, ami különösen előnyös dinamikus fékezési igény esetén, például emelőalkalmazásoknál vagy gyors megállást igénylő folyamatoknál.
Az ATV930U40N4Z modell széleskörű kommunikációs lehetőségekkel érkezik, alapkiépítésben támogatja a Modbus soros, Modbus TCP és Ethernet/IP protokollokat. Ezen felül számos bővítőmodullal kiegészíthető, amelyekkel tovább növelhető a kommunikációs képessége: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink támogatás is elérhető a megfelelő modulokkal. A készülék rendkívül rugalmas vezérlési lehetőségeket kínál a digitális és analóg I/O bővítőmoduloknak, valamint a különböző enkóder interfész moduloknak köszönhetően, amelyek az A, B és C bővítőhelyekre szerelhetők.
Működési jellemzőit tekintve az ATV930U40N4Z 9,3 A névleges kimeneti áramot biztosít normál terhelés mellett (4 kHz kapcsolási frekvencián), míg nehéz üzemben 7,2 A-t szolgáltat. A készülék szabadon konfigurálható mind aszinkron, mind szinkronmotorok (hagyományos és állandó mágneses), valamint reluktancia motorok vezérlésére. A maximális kimeneti frekvencia 599 Hz, ami rendkívül széles fordulatszám-tartományt tesz lehetővé. A kapcsolási frekvencia 2-16 kHz között állítható, ami lehetővé teszi a motor zajszintjének és a veszteségek optimalizálását. 4-16 kHz közötti tartományban terheléscsökkentési faktor figyelembevételével üzemeltethető.
Schneider Electric Altivar Process - ATV930U40N4Z - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Alkalmazási terület: Ipari folyamatirányítás
Terméktípus: Frekvenciaváltó
Változat: Standard verzió, beépített fékchopper
Motorok: Szinkron és aszinkron motorok vezérlésére
Elektromos paraméterek
Hálózati fázisszám: 3 fázis
Tápfeszültség: 380...480 V (-15%...+10%)
Névleges kimeneti áram: 9,3 A (normál terhelés), 7,2 A (nehéz terhelés) 4 kHz kapcsolási frekvencián
Motorteljesítmény: 4,0 kW (normál terhelés), 3,0 kW (nehéz terhelés)
Névleges bemeneti áram: 7,6 A (380 V - normál terhelés), 6,0 A (380 V - nehéz terhelés)
Maximális tranziens áram: 11,2 A (60 másodpercig, normál terhelés)
Kommunikáció
Integrált protokollok: Modbus soros, Modbus TCP, EtherNet/IP
Opcionális bővítőmodulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Átviteli sebesség: 10/100 Mbit/s (Ethernet), 4,8-38,4 kbit/s (Modbus soros)
Be- és kimeneti jellemzők
Digitális bemenetek száma: 10 (DI1-DI8 programozható, DI7-DI8 impulzus bemenetként is konfigurálható, STOA-STOB biztonsági leállítás)
Analóg bemenetek száma: 3 (AI1, AI2, AI3 szoftveresen konfigurálható: 0-10V vagy 0-20mA/4-20mA)
Digitális kimenetek: 2 (programozható logikai vagy impulzus kimenet)
Analóg kimenetek: 2 (szoftveresen konfigurálható: 0-10V vagy 0-20mA)
Relé kimenetek: 3 (R1 hibajelző relé, R2-R3 programozható szekvencia relék)
Mechanikai és környezeti jellemzők
IP védettségi szint: IP21
Szerelési mód: Szekrénybe szerelhető
Méretek (Sz×Ma×Mé): 130 × 285 × 196 mm
Üzemi hőmérséklet: -15...50°C (terheléscsökkentés nélkül), 50...60°C (terheléscsökkentéssel)
Tengerszint feletti magasság: Max. 1000 m (terheléscsökkentés nélkül), 1000-4800 m (1% terheléscsökkentés 100 méterenként)
Relatív páratartalom: 5-95% (kondenzáció nélkül)
Biztonsági funkciók
Biztonsági leállítás (STO): Igen
Safe Stop 1 (SS1): Igen
Safely Limited Speed (SLS): Igen
Safe brake management (SBC/SBT): Igen
Védelmi funkciók: Motorvédelem (termikus, fázisvesztés), hajtásvédelem (túlmelegedés, túláram, DC-busz túlfeszültség, alulfeszültség)
Szabványok és tanúsítványok
Megfelelőségek: CE, UL, CSA, TÜV
Szabványok: IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
