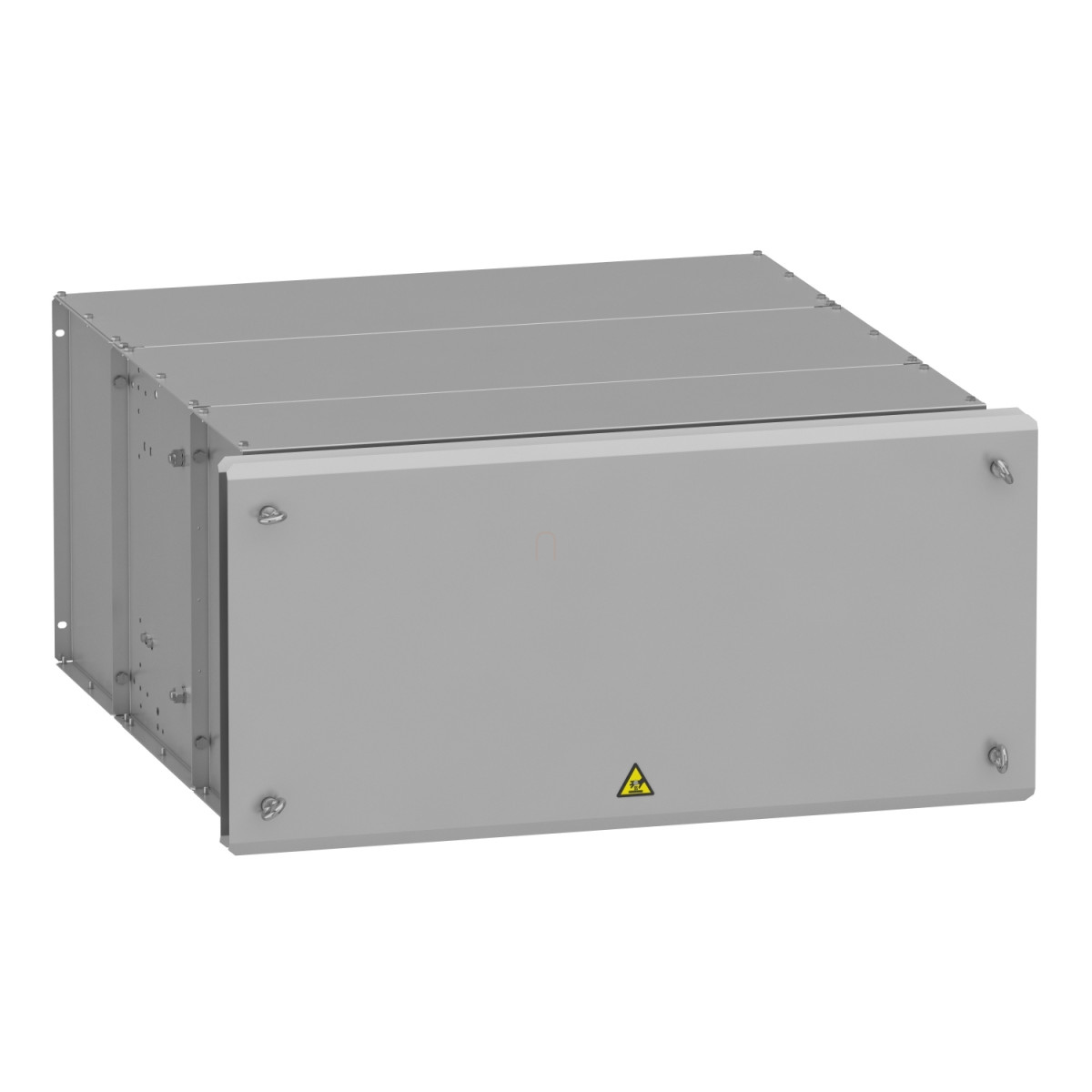

A Schneider Electric VW3A7755 típusú fékellenállás egy rendkívül hatékony és megbízható megoldást kínál a frekvenciaváltók dinamikus fékezési feladataihoz. Ez a speciálisan tervezett elektromos komponens elsősorban az Altivar Process ATV900 és Altivar Machine ATV340 frekvenciaváltó családokhoz optimalizált, biztosítva a motorok precíz és gyors lassítását, amely elengedhetetlen a modern ipari automatizálási rendszerekben.
A VW3A7755 fékellenállás 8 Ohm ellenállásértékkel rendelkezik, amely ideálissá teszi a széles teljesítménytartományban működő frekvenciaváltókhoz. Az eszköz 25 kW átlagos teljesítményt képes leadni 50°C környezeti hőmérsékleten, ami kiemelkedő kapacitást jelent a nagy teljesítményű motorok fékezésekor keletkező energia biztonságos elvezetésére és hővé alakítására. A berendezés 24 V DC és 250 V AC névleges üzemi feszültségtartományban működik, így rugalmasan alkalmazható különböző rendszerkonfigurációkban.
A VW3A7755 fékellenállás különösen ajánlott az ATV930 falra szerelhető 55 kW-os 380...480 V-os, ATV930 falra szerelhető 15 kW-os 200...240 V-os, ATV950 falra szerelhető 55 kW-os 380...480 V-os, ATV340 45 kW-os 380...480 V-os, ATV930 75 kW-os 500...690 V-os, ATV930 90 kW-os 500...690 V-os, valamint az ATV930 100 lóerős 600 V-os frekvenciaváltókhoz, különösen nagy terhelésű üzemmódban. A fékellenállás két fajta fékezési üzemmódot támogat: a nagy terhelésű (heavy duty) üzemmódot, amely során 120 másodperces cikluson belül akár 54 másodpercig képes 100%-os fékezőnyomatékkal működni, vagy alternatív módon 120 másodperces cikluson belül akár 6 másodpercig 165%-os fékezőnyomatékkal.
A biztonságos üzemeltetést a frekvenciaváltón keresztül vagy egy beépített, 120°C-os hőmérséklet-szabályozó kapcsolóval megvalósított termikus védelem biztosítja. A csatlakoztatás egyszerűen megoldható: a hőmérséklet-szabályozó kapcsolóhoz maximum 2,5 mm²/AWG 12 keresztmetszetű vezetéket, míg a frekvenciaváltóhoz M12-es csavaros csatlakozót használhatunk. Az IP23 védettségi fokozat megfelelő védelmet nyújt a por és a vízcseppek ellen, miközben lehetővé teszi a hatékony hőleadást is. A VW3A7755 fékellenállás üzemeltetési hőmérséklet-tartománya 0...50°C, míg tárolási hőmérséklet-tartománya -25...70°C között van, így a legtöbb ipari környezetben megbízhatóan működik.
A termék fizikai méretei: 540 mm szélesség, 1035 mm magasság és 1060 mm mélység, ami megfelelő elhelyezést igényel az üzemeltetési környezetben. A telepítésnél figyelembe kell venni a szükséges szabad helyet is: minden irányban legalább 500 mm (19,7 hüvelyk) távolságot kell tartani a megfelelő hűtés biztosításához. A VW3A7755 fékellenállás telepítése és bekötése két alapvető konfigurációban lehetséges: egyetlen fékellenállásként vagy két fékellenállás párhuzamos bekötésével, a frekvenciaváltó dokumentációja szerinti PA és PB DC busz csatlakozópontokhoz csatlakoztatva. A Schneider Electric VW3A7755 fékellenállás professzionális megoldást kínál minden olyan alkalmazásban, ahol kritikus fontosságú a precíz motorfékezés és a keletkező energia hatékony kezelése.
Schneider Electric Altivar Process ATV900 - VW3A7755 - frekvenciaváltó kiegészítő, fékellenállás ATV340 - 900 frekvenciaváltóhoz, 8 Ohm, 25kW, IP23 műszaki adatok
Általános specifikáció
Kompatibilis termékcsalád: Altivar Process ATV900, Altivar Machine ATV340
Terméktípus: Fékellenállás
Ohm érték: 8 Ohm
Névleges üzemi feszültség [Ue]: 24 V DC, 250 V AC
Kompatibilitás
Kompatibilis készülékek:
- ATV930 fali rögzítésű 55 kW 380...480 V nagy terhelésű ciklus
- ATV930 fali rögzítésű 15 kW 200...240 V nagy terhelésű ciklus
- ATV950 fali rögzítésű 55 kW 380...480 V nagy terhelésű ciklus
- ATV340 45 kW 380...480 V nagy terhelésű ciklus
- ATV930 75 kW 500...690 V nagy terhelésű ciklus
- ATV930 90 kW 500...690 V nagy terhelésű ciklus
- ATV930 100 lóerő 600 V nagy terhelésű ciklus
Működési jellemzők
Működési ciklus:
- Nagy terhelésű ciklus (heavy duty) <54 mp fékezés 100% fékezőnyomatékkal 120 mp-es ciklusidőre
- Nagy terhelésű ciklus (heavy duty) <6 mp fékezés 165% fékezőnyomatékkal 120 mp-es ciklusidőre
Átlagos rendelkezésre álló teljesítmény: 25 kW 50°C hőmérsékleten
Csatlakoztatás
Elektromos csatlakozás: sorkapocs, csatlakozási kapacitás: <= 2,5 mm² / AWG 12 a hőmérséklet-szabályozó kapcsolóhoz
M12 csavaros csatlakozó a frekvenciaváltóhoz
Védelmi típus: Termikus védelem frekvenciaváltón keresztül vagy hőmérséklet-szabályozó kapcsolóval 120°C-nál
Fizikai jellemzők
Szélesség: 540 mm
Magasság: 1035 mm
Mélység: 1060 mm
Környezeti feltételek
IP védettségi fokozat: IP23
Környezeti hőmérséklet tároláshoz: -25...70°C
Környezeti hőmérséklet üzemeltetéshez: 0...50°C
Beszerelési ajánlások
Minimális szabad hely: Minden irányban legalább 500 mm (19,7 hüvelyk)
