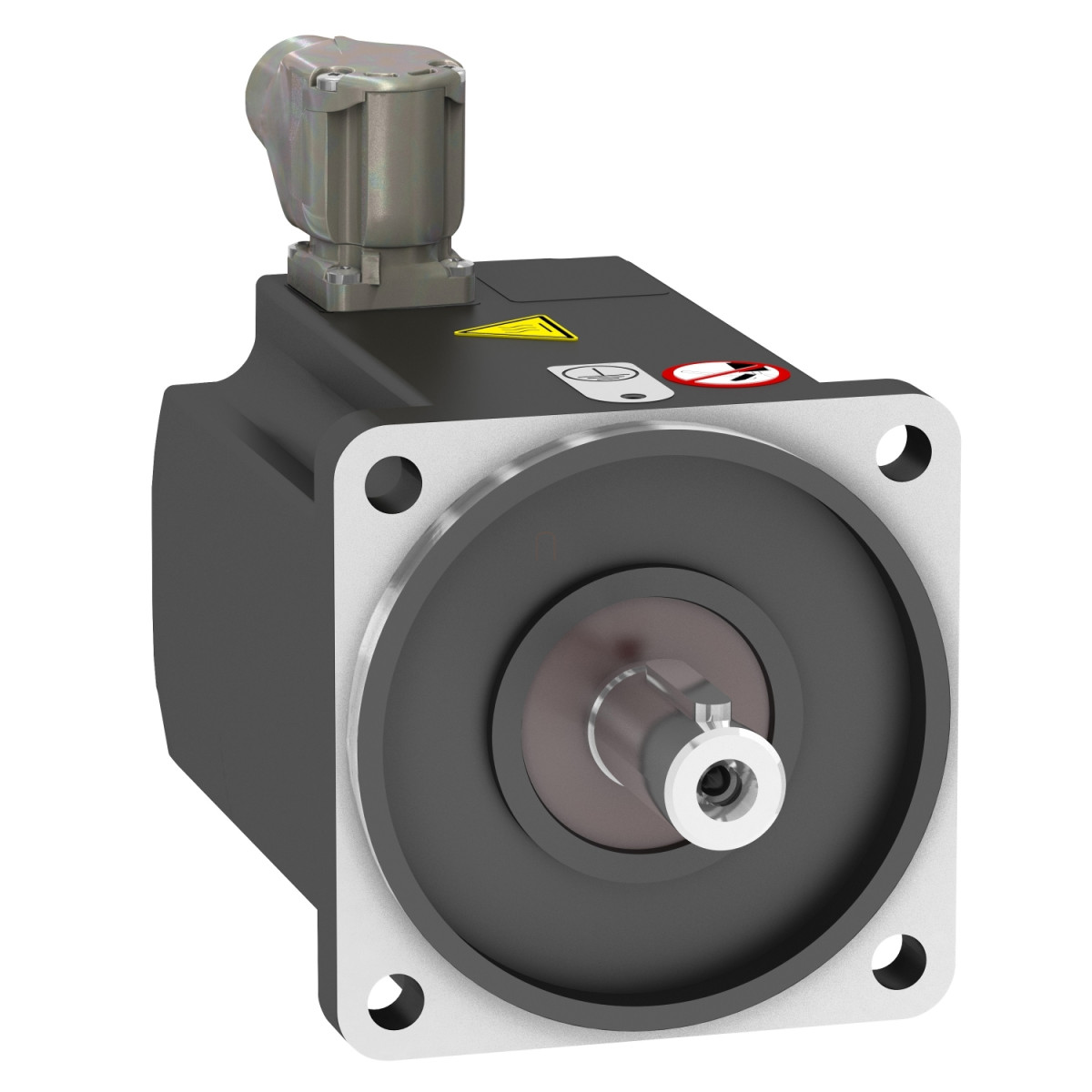

A Schneider Electric BMP1002R3NA2A egy kiváló minőségű szinkronmotor, amely tökéletes megoldást kínál az ipari automatizálási alkalmazásokhoz, ahol precíz fordulatszám-szabályozás és magas hatékonyság szükséges. Ez a 230 VAC-os, egyfázisú tápellátással működő motor 1,5 kW névleges teljesítményt biztosít, és tökéletesen kompatibilis a Schneider Electric Altivar 32 és Altivar Machine ATV320 sorozatú frekvenciaváltóival, ami rendkívüli rugalmasságot biztosít a telepítési és alkalmazási lehetőségekben.
A BMP1002R3NA2A szinkronmotor kiemelkedő mechanikai és elektromos tulajdonságokkal rendelkezik. A motor maximális mechanikai fordulatszáma 3600 rpm, míg névleges fordulatszáma 3000 rpm. Névleges nyomatéka az Altivar 32 vagy ATV320 1,5 kW-os, 200 V-os, egyfázisú frekvenciaváltóval együtt használva 4,77 Nm, ami kiváló teljesítményt biztosít a legtöbb ipari alkalmazásban. A motor torque állandója 0,83 Nm/A 40 °C-on, ami stabil és megbízható működést garantál. Az 5 pólus és a 2 állórész-köteg optimális elektromechanikus átalakítást biztosít a különböző alkalmazási területeken.
A BMP1002R3NA2A motor robusztus kialakítású, IP65 védelmi osztállyal rendelkezik alapkivitelben, ami kiváló védelmet nyújt por és vízsugarak ellen, így ideális választás ipari környezetben. A motor opcionálisan IP67 védelmi osztállyal is ellátható a megfelelő készlettel, ami még magasabb fokú védelmet biztosít a bemerülés ellen. A motor természetes konvekcióval hűtött, nincs szüksége külső hűtőrendszerre, ami egyszerűsíti a telepítést és csökkenti a karbantartási igényeket. A motortengelyvég ékhornyos kivitelű, 19 mm átmérővel és 40 mm hosszúsággal, ami szabványos kuplungokkal és szerelési megoldásokkal kompatibilis. A motor rotorinercitája 6,28 kg·cm², amely fontos paraméter a dinamikus alkalmazások méretezése során.
A BMP1002R3NA2A motor tervezésekor a sokoldalúság is kiemelt szempont volt. A motor nemzetközi szabvány szerinti peremmel rendelkezik (100 mm motorperem méret), és elforgatható derékszögű csatlakozóval van felszerelve, ami rugalmas kábelezési lehetőségeket biztosít. A motor működési frekvenciatartománya rendkívül széles, 25 Hz-től 300 Hz-ig terjed, ami lehetővé teszi a fordulatszám széles határok közötti beállítását. A névleges működési frekvencia 250 Hz, ami optimális hatékonyságot és teljesítményt biztosít. A motor maximális árama Irms 12 A az Altivar 32 vagy ATV320 1,5 kW-os, 200 V-os, egyfázisú frekvenciaváltóval használva, ami fontos adat az elektromos rendszer tervezésénél és méretezésénél.
Schneider Electric Altivar Machine 320 - BMP1002R3NA2A - BMP szinkronmotor, 1,5 kW, 1f, 230 VAC, IP65, frekvenciaváltóhoz műszaki adatok
Általános jellemzők
Termék vagy alkatrész típusa: Szinkronmotor
Eszköz rövid neve: BMP
Maximális mechanikai fordulatszám: 3600 rpm
Névleges kimeneti teljesítmény:
1100 W ATV32 meghajtóval 1,1 kW 200 V egyfázisú
1500 W ATV32 meghajtóval 1,5 kW 200 V egyfázisú
1100 W ATV320 meghajtóval 1,1 kW 200 V egyfázisú
1500 W ATV320 meghajtóval 1,5 kW 200 V egyfázisú
Névleges nyomaték:
3,5 Nm ATV32 meghajtóval 1,1 kW 200 V egyfázisú
4,77 Nm ATV32 meghajtóval 1,5 kW 200 V egyfázisú
3,5 Nm ATV320 meghajtóval 1,1 kW 200 V egyfázisú
4,77 Nm ATV320 meghajtóval 1,5 kW 200 V egyfázisú
Névleges fordulatszám: 3000 rpm
Termék kompatibilitás:
Változtatható sebességű meghajtó ATV32 1,1 kW 200 V egyfázisú
Változtatható sebességű meghajtó ATV32 1,5 kW 200 V egyfázisú
Változtatható sebességű meghajtó ATV320 1,1 kW 200...240 V egyfázisú
Változtatható sebességű meghajtó ATV320 1,5 kW 200...240 V egyfázisú
Tengelyvég: Hornyolt
IP védelmi fokozat: IP65 alapkivitelben, IP67 IP67 készlettel
Tartófék: Nélkül
Rögzítési támasz: Nemzetközi szabvány szerinti perem
Elektromos csatlakozás: Elforgatható derékszögű csatlakozó
Kiegészítő adatok
Kompatibilis sorozat: Altivar 32, Altivar Machine ATV320
Névleges tápfeszültség: 230 V
Hálózati fázisok száma: Egyfázisú
Maximális áramerősség Irms:
10,4 A ATV32 meghajtóval 1,1 kW 200 V egyfázisú
12 A ATV32 meghajtóval 1,5 kW 200 V egyfázisú
10,4 A ATV320 meghajtóval 1,1 kW 200 V egyfázisú
12 A ATV320 meghajtóval 1,5 kW 200 V egyfázisú
Névleges üzemi frekvencia: 250 Hz
Minimális üzemi frekvencia: 25 Hz
Maximális üzemi frekvencia: 300 Hz
Mechanikai tulajdonságok
Tengelyátmérő: 19 mm
Tengelyhossz: 40 mm
Ékszélesség: 6 mm
Motor peremméret: 100 mm
Nyomaték állandó: 0,83 Nm/A 40 °C-on
Motorpólusok száma: 5
Motor állórész-kötegek száma: 2
Rotor inercia: 6,28 kg.cm²
Állórész ellenállás: 0,53 Ohm 40 °C-on
Állórész induktivitás:
2,18 mH q-tengely tekercseléshez 40 °C-on
1,89 mH d-tengely tekercseléshez 40 °C-on
Maximális radiális erő Fr:
990 N 1000 rpm-nél
790 N 2000 rpm-nél
690 N 3000 rpm-nél
620 N 4000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 160,6 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9 mm
Rögzítő furatok körátmérője: 115 mm
Nettó tömeg: 4,92 kg
