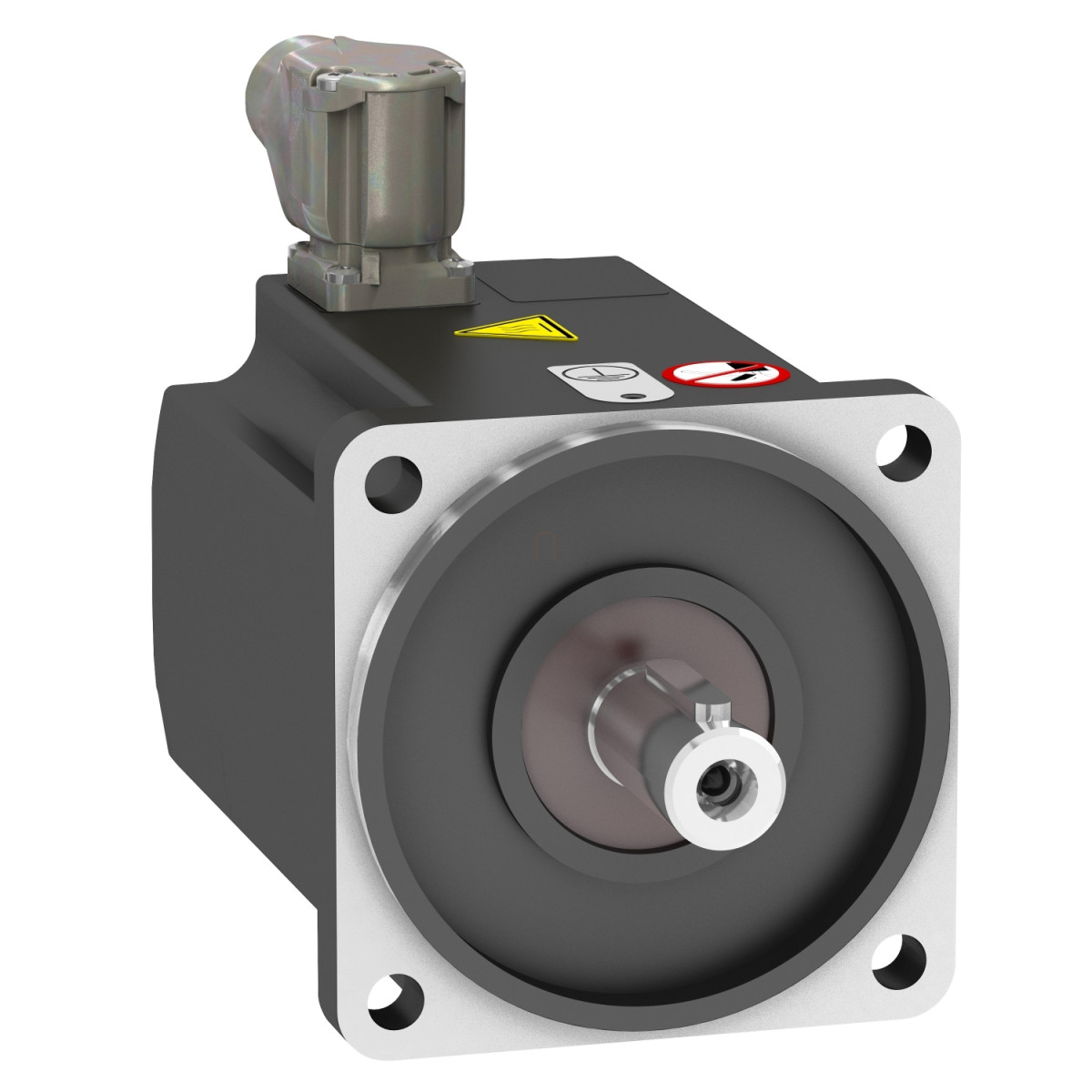

A Schneider Electric BMP1002F3NA2A típusú szinkronmotorja egy fejlett, ipari alkalmazásokra tervezett meghajtó, amely tökéletes választás a nagy pontosságú és megbízható motorvezérlést igénylő rendszerekhez. Ez a 1.5 kW teljesítményű motor kifejezetten a Schneider Electric Altivar 32 és Altivar Machine ATV320 frekvenciaváltó családokkal való használatra lett optimalizálva, biztosítva a zökkenőmentes együttműködést és maximális teljesítményt.
A BMP1002F3NA2A motor kiemelkedő IP65-ös védettséggel rendelkezik alapkivitelben, amely kiváló védelmet biztosít por és vízsugarak ellen, így ideális választás nehéz ipari környezetben történő alkalmazásra. Opcionális IP67 kit használatával a védettség tovább növelhető. A motor nemzetközi szabvány szerinti peremmel van ellátva, ami megkönnyíti a telepítést különböző alkalmazásokban. A motor forgatható derékszögű csatlakozóval rendelkezik, ami rugalmas kábelezési lehetőséget biztosít.
A műszaki paramétereket tekintve a BMP1002F3NA2A szinkronmotor 480 V-os háromfázisú táplálást igényel, és 3000 rpm névleges fordulatszámon 4.77 Nm nyomatékot biztosít. A maximum mechanikai fordulatszáma 3600 rpm, míg a névleges működési frekvencia 250 Hz. A motor széles frekvenciatartományban használható, a minimum működési frekvencia 25 Hz, míg a maximum 300 Hz. A motor 6.2 A névleges áramerősséggel működik. Tengelyátmérője 19 mm, tengelyhossza 40 mm, retesz szélessége 6 mm, motorperem mérete 100 mm. A nyomaték állandó értéke 1.56 N.m/A 40°C-on. A motor 5 pólussal és 2 stator-stack-kel rendelkezik.
A BMP1002F3NA2A rotor tehetetlenségi nyomatéka 6.28 kg.cm², állórész ellenállása 1.75 Ohm 40°C-on, állórész induktivitása pedig 7.65 mH a q-tengely tekercselésnél és 6.64 mH a d-tengely tekercselésnél, ugyancsak 40°C-on. A motor természetes konvekciós hűtéssel rendelkezik, nincs szükség külső hűtőrendszerre. A maximális radiális erő sebességfüggő: 990 N 1000 rpm-nél, 790 N 2000 rpm-nél, 690 N 3000 rpm-nél, és 620 N 4000 rpm-nél, míg a maximális axiális erő a radiális erő 0.2-szerese. A motor teljes hossza 160.6 mm, a központosító gallér átmérője 95 mm, mélysége 3.5 mm. A rögzítő furatok száma 4, átmérőjük 9 mm, és 115 mm átmérőjű körön helyezkednek el.
A Schneider Electric BMP1002F3NA2A szinkronmotor ideális választás olyan alkalmazásokhoz, ahol pontos sebesség- és pozícióvezérlés szükséges, mint például csomagológépek, anyagmozgató rendszerek, vagy bármilyen precíziós ipari automatizálási feladat. A BMP motorcsalád tökéletesen illeszkedik a Schneider Electric hajtásrendszereihez, lehetővé téve a komplett, optimalizált meghajtó rendszerek kialakítását.
BMP1002F3NA2A szinkronmotor műszaki adatok
Általános tulajdonságok
Termék vagy komponens típus: Szinkronmotor
Eszköz rövid neve: BMP
Maximális mechanikai sebesség: 3600 rpm
Névleges kimeneti teljesítmény: 1500 W ATV32 meghajtóval 1.5 kW 400 V háromfázisú esetén
1500 W ATV320 meghajtóval 1.5 kW 400 V háromfázisú esetén
Névleges nyomaték: 4.77 N.m ATV32 meghajtóval 1.5 kW 400 V háromfázisú esetén
4.77 N.m ATV320 meghajtóval 1.5 kW 400 V háromfázisú esetén
Névleges fordulatszám: 3000 rpm ATV32 meghajtóval 1.5 kW 400 V háromfázisú esetén
3000 rpm ATV320 meghajtóval 1.5 kW 400 V háromfázisú esetén
Termék kompatibilitás: ATV32 változtatható sebességű meghajtó 1.5 kW 400 V háromfázisú esetén
ATV320 változtatható sebességű meghajtó 1.5 kW 380...500 V háromfázisú esetén
Tengely vég: Reteszelt
IP védettségi fokozat: IP65 standard
IP67 IP67 készlettel
Tartófék: Nélkül
Szerelési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozó
Kiegészítő tulajdonságok
Sorozat kompatibilitás: Altivar Machine ATV320
Altivar 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Maximális áram Irms: 6.2 A ATV32 meghajtóval 1.5 kW 400 V háromfázisú esetén
6.2 A ATV320 meghajtóval 1.5 kW 400 V háromfázisú esetén
Névleges működési frekvencia: 250 Hz ATV32 meghajtóval 1.5 kW 400 V háromfázisú esetén
250 Hz ATV320 meghajtóval 1.5 kW 400 V háromfázisú esetén
Minimális működési frekvencia: 25 Hz ATV32 meghajtóval 1.5 kW 400 V háromfázisú esetén
25 Hz ATV320 meghajtóval 1.5 kW 400 V háromfázisú esetén
Maximális működési frekvencia: 300 Hz ATV32 meghajtóval 1.5 kW 400 V háromfázisú esetén
300 Hz ATV320 meghajtóval 1.5 kW 400 V háromfázisú esetén
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Retesz szélesség: 6 mm
Motor perem méret: 100 mm
Nyomaték állandó: 1.56 N.m/A 40 °C-on
Motor pólusok száma: 5
Motor stack-ek száma: 2
Rotor tehetetlenségi nyomatéka: 6.28 kg.cm²
Állórész ellenállás: 1.75 Ohm 40 °C-on
Állórész induktivitás: 7.65 mH a q-tengely tekercselésnél 40 °C-on
6.64 mH a d-tengely tekercselésnél 40 °C-on
Maximális radiális erő Fr: 990 N 1000 rpm-nél
790 N 2000 rpm-nél
690 N 3000 rpm-nél
620 N 4000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 160.6 mm
Központosító gallér átmérője: 95 mm
Központosító gallér mélysége: 3.5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9 mm
Rögzítő furatok kör átmérője: 115 mm
Nettó súly: 4.92 kg
Teljesítménygörbék
A motor teljesítménygörbéin az M a nyomatékot jelöli Nm-ben, az n a sebességet rpm-ben, az f pedig a frekvenciát Hz-ben. Két fontos működési tartomány van jelölve: 1) Csak gyorsítási és lassítási fázisok alatt megengedett. 2) Folyamatos üzemeltetés a konfigurációs fájl alapértelmezett értékeivel.
