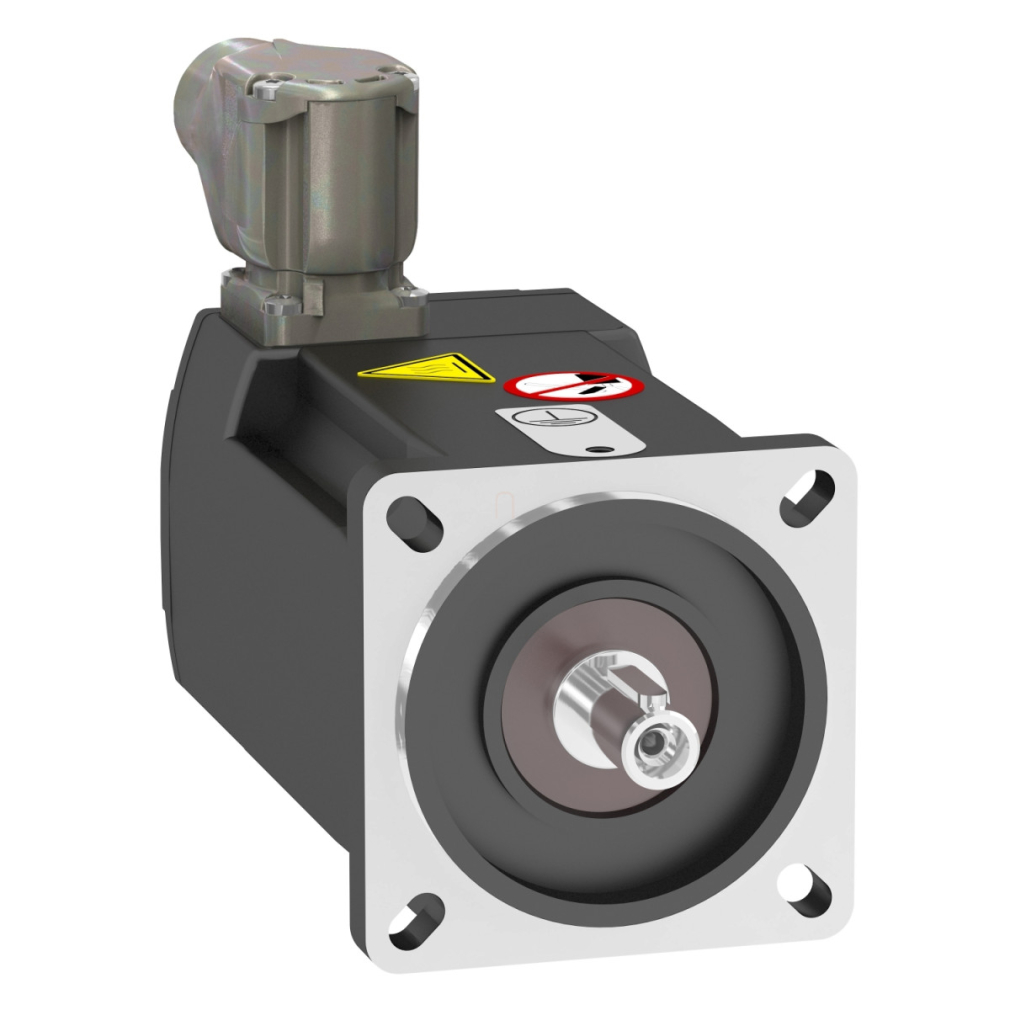

A Schneider Electric BMP0701F3NA2A szinkronmotor egy kiváló teljesítményű, kompakt kialakítású villamos hajtás, amely kifejezetten az Altivar 32 és Altivar Machine ATV320 frekvenciaváltókkal történő használatra lett optimalizálva. Ez a 0,37 kW névleges teljesítményű motor ideális választás precíziós alkalmazásokhoz, ahol a megbízható és pontos működés alapvető követelmény.
A BMP0701F3NA2A szinkronmotor kiemelkedő védelmi tulajdonságokkal rendelkezik, alapkivitelben IP65 védettségi fokozattal, amely kiválóan ellenáll a pornak és a vízsugárnak, így ideális választás ipari környezetben történő alkalmazásokhoz. Opcionálisan IP67-es készlet is elérhető hozzá, amely még magasabb szintű védelmet biztosít a por és a víz ellen. A motor nemzetközi szabvány szerinti peremmel rendelkezik a könnyű felszerelhetőség érdekében, elektromos csatlakoztatása pedig elforgatható derékszögű csatlakozóval történik, ami rugalmas telepítési lehetőségeket biztosít.
A BMP szinkronmotor műszaki paraméterei lenyűgözőek: 3000 rpm névleges fordulatszám mellett 1,18 Nm nyomatékot biztosít, miközben maximális mechanikai fordulatszáma elérheti a 3600 rpm-et. A motor 480 VAC háromfázisú tápellátással működik, névleges működési frekvenciája 250 Hz, maximális működési frekvenciája pedig 300 Hz. A BMP0701F3NA2A maximális áramfelvétele 2,3 A, nyomatékállandója 1,48 N.m/A 40°C-on. A motor 5 pólusú kialakítással és természetes konvekciós hűtéssel rendelkezik. A tengelyvég reteszelt, 11 mm átmérővel és 23 mm hosszúsággal, a reteszhorony szélessége 4 mm. A motor peremmérete 70 mm, a teljes hosszúsága pedig 122 mm. A központosító gallér átmérője 60 mm, mélysége 2,5 mm, a rögzítőfuratok száma 4, átmérőjük 5,5 mm. A motor nettó tömege 1,6 kg.
A BMP0701F3NA2A terhelhetőségi jellemzői is figyelemre méltóak: a maximális radiális erő 660 N 1000 rpm-nél, amely fokozatosan csökken a fordulatszám növekedésével (520 N 2000 rpm-nél, 460 N 3000 rpm-nél, 410 N 4000 rpm-nél). A maximális axiális erő értéke 0,2 x Fr. A motor elektromos jellemzői közül kiemelendő a 17,75 Ohm állórész-ellenállás és a 40,03 mH állórész-induktivitás (mind a q-tengely, mind a d-tengely tekercselésénél) 40°C-on mérve. A motor forgórész tehetetlenségi nyomatéka 0,59 kg.cm², amely biztosítja a gyors indulást és megállást. A BMP0701F3NA2A szinkronmotor ideális választás minden olyan alkalmazáshoz, ahol fontos a precíz fordulatszám-szabályozás és a megbízható működés.
BMP0701F3NA2A műszaki adatok
Általános jellemzők
Termék vagy komponens típusa: Szinkronmotor
Készülék rövid neve: BMP
Maximális mechanikai fordulatszám: 3600 rpm
Névleges kimenő teljesítmény: 370 W ATV32 hajtással 0,37 kW 400 V háromfázisú esetén
370 W ATV320 hajtással 0,37 kW 400 V háromfázisú esetén
Névleges nyomaték: 1,18 N.m ATV32 hajtással 0,37 kW 400 V háromfázisú esetén
1,18 N.m ATV320 hajtással 0,37 kW 400 V háromfázisú esetén
Névleges fordulatszám: 3000 rpm ATV32 hajtással 0,37 kW 400 V háromfázisú esetén
3000 rpm ATV320 hajtással 0,37 kW 400 V háromfázisú esetén
Terméktulajdonságok: Változtatható fordulatszámú hajtás ATV32 0,37 kW 400 V háromfázisú
Változtatható fordulatszámú hajtás ATV320 0,37 kW 380...500 V háromfázisú
Tengelyvég: Reteszelt
IP védettségi fokozat: IP65 standard
IP67 IP67 készlettel
Rögzítőfék: Nélküle
Szerelési támasz: Nemzetközi szabványos perem
Elektromos csatlakozás: Elforgatható derékszögű csatlakozó
Kiegészítő
Kompatibilis termékkör: Altivar Machine ATV320
Altivar 32
Névleges tápfeszültség: 480 V
Hálózati fázisszám: Háromfázisú
Maximális áram Irms: 2,3 A ATV32 hajtással 0,37 kW 400 V háromfázisú esetén
2,3 A ATV320 hajtással 0,37 kW 400 V háromfázisú esetén
Névleges működési frekvencia: 250 Hz ATV32 hajtással 0,37 kW 400 V háromfázisú esetén
250 Hz ATV320 hajtással 0,37 kW 400 V háromfázisú esetén
Minimális működési frekvencia: 60 Hz ATV32 hajtással 0,37 kW 400 V háromfázisú esetén
60 Hz ATV320 hajtással 0,37 kW 400 V háromfázisú esetén
Maximális működési frekvencia: 300 Hz ATV32 hajtással 0,37 kW 400 V háromfázisú esetén
300 Hz ATV320 hajtással 0,37 kW 400 V háromfázisú esetén
Tengelyátmérő: 11 mm
Tengely hossza: 23 mm
Reteszhorony szélessége: 4 mm
Motor peremméret: 70 mm
Nyomatékállandó: 1,48 N.m/A 40 °C-on
Motor pólusok száma: 5
Motortekercs-rétegek száma: 1
Forgórész tehetetlenségi nyomatéka: 0,59 kg.cm²
Állórész-ellenállás: 17,75 Ohm 40 °C-on
Állórész-induktivitás: 40,03 mH q-tengely tekercselésnél 40 °C-on
40,03 mH d-tengely tekercselésnél 40 °C-on
Maximális radiális erő Fr: 660 N 1000 rpm-nél
520 N 2000 rpm-nél
460 N 3000 rpm-nél
410 N 4000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 122 mm
Központosító gallér átmérője: 60 mm
Központosító gallér mélysége: 2,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,5 mm
Rögzítőfuratok körátmérője: 75...82 mm
Nettó tömeg: 1,6 kg
