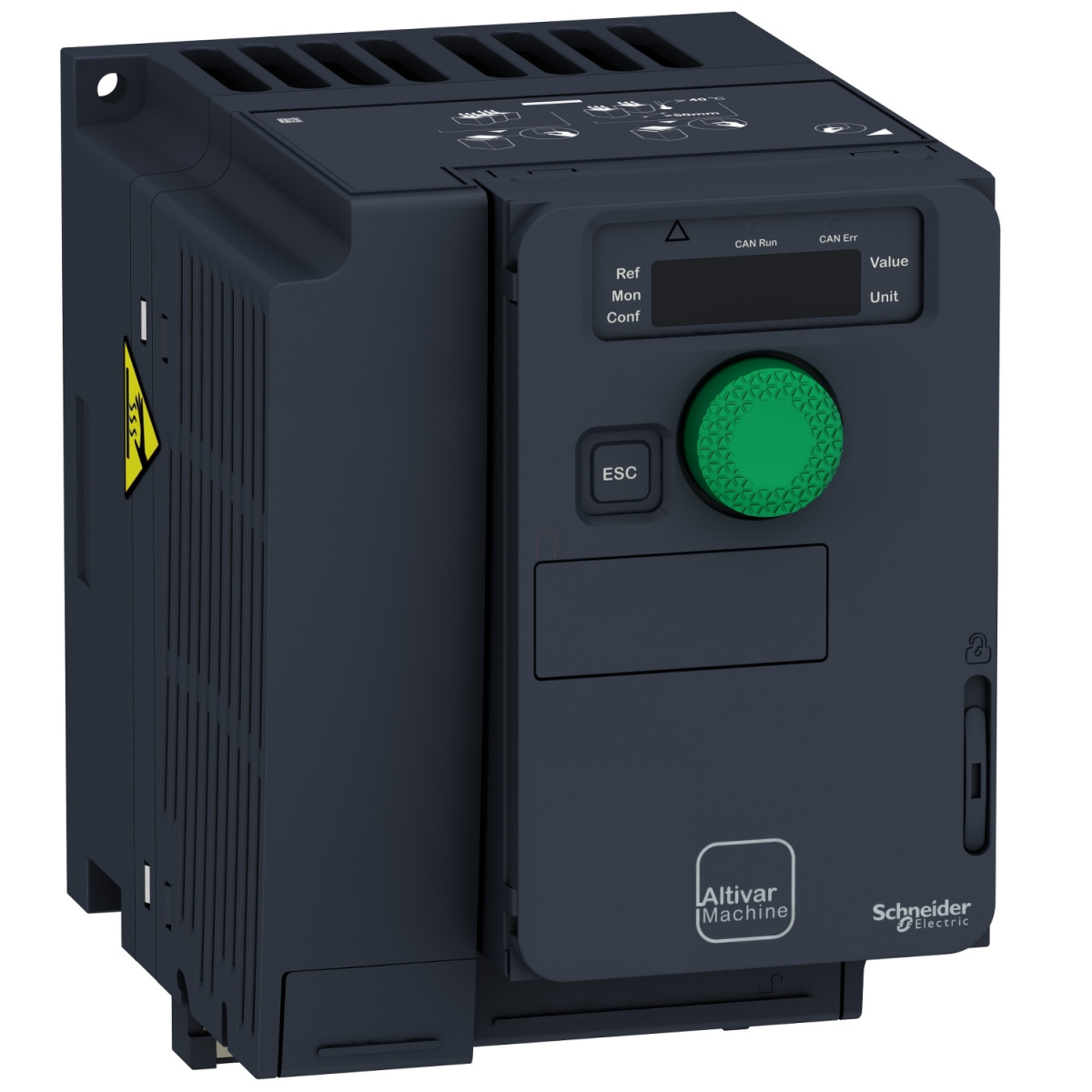

A Schneider Electric Altivar Machine ATV320 termékcsaládba tartozó ATV320U22M3C típusú frekvenciaváltó egy kompakt kivitelű, nagy teljesítményű motorvezérlő eszköz, amely kifejezetten összetett ipari gépek számára készült. Ez a 2,2 kW-os, háromfázisú, 200-240 V-os tápfeszültséggel működő változtatható fordulatszámú hajtás ideális megoldást kínál precíziós motorvezérléshez és energiahatékony üzemeltetéshez.
Az ATV320U22M3C a standard verziójú, falra szerelhető kompakt kivitelével kitűnő választás, ha korlátozott a beépítésre szánt hely. A készülék IP20-as védettséggel rendelkezik, ami biztosítja a megbízható működést ipari környezetben. Kommunikációs lehetőségek tekintetében alapkiépítésben tartalmazza a Modbus soros és a CANopen protokollokat, de opcionálisan bővíthető különböző kommunikációs modulokkal, mint például EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet, így könnyen integrálható meglévő automatizálási rendszerekbe.
A frekvenciaváltó kiemelkedően rugalmas vezérlési lehetőségeket kínál: 7 darab diszkrét bemenetet tartalmaz, köztük egy STO (Safe Torque Off) biztonsági funkciót 24V DC feszültséggel, 1,5 kOhm impedanciával. Emellett 3 diszkrét kimenettel, 3 analóg bemenettel és 1 analóg kimenettel rendelkezik. A DI1-DI6 logikai bemenetek 24V DC feszültséggel működnek, a DI5 pedig pulzus bemenetként is programozható 0-30 kHz tartományban. Az analóg bemenetei változatos jeltípusokat támogatnak: az AI1 0-10V DC feszültségű, az AI2 bipoláris differenciál feszültségű (+/-10V DC), az AI3 pedig áramjelű bemenet (0-20 mA vagy 4-20 mA, konfigurálhatóan). Az eszköz analóg kimenete szoftveresen konfigurálható áram (0-20 mA) vagy feszültség (0-10V DC) típusúra. A relé kimenetek nagy rugalmasságot biztosítanak a különböző alkalmazások kapcsolására.
A készülék valódi négy kvadránsos üzemre képes, és többféle motorvezérlési profilt támogat: aszinkron motoroknál feszültség/frekvencia arányt 5 vagy 2 ponton, fluxusvektor szabályozást érzékelő nélkül (standard vagy energiatakarékos módban), illetve energiatakarékos kvadratikus U/f vezérlést. Szinkronmotoroknál érzékelő nélküli vektoros vezérlést biztosít. A maximális kimeneti frekvencia 0,599 kHz, a kapcsolási frekvencia pedig 2-16 kHz között állítható, 4 kHz névleges értékkel. Az eszköz tartalmaz beépített fékellenállás-vezérlő áramkört is, továbbá DC-injektálással képes a motor leállítására. A motorcsúszás automatikusan kompenzálható 0-300% között, a terheléstől függetlenül. A készülék többféle gyorsítási és lassítási rámpával rendelkezik: lineáris, U, S, egyedi (CUS), váltható rámpákkal, valamint automatikus gyorsítási/lassítási rámpa adaptációval és DC injektálással történő automatikus leállítással.
Schneider Electric Altivar Machine 320 - ATV320U22M3C - frekvenciaváltó, 2,2kW, 3f, 230VAC, Modbus/CANopen, IP20, kompakt kivitel műszaki adatok
Alaptulajdonságok
Termékcsalád: Altivar Machine ATV320
Terméktípus: Változtatható fordulatszámú hajtás
Alkalmazás: Összetett gépek
Változat: Standard verzió
Kivitel: Kompakt
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs protokoll: Modbus soros, CANopen
Opcionális kártyák: Kommunikációs modul CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Elektromos jellemzők
Névleges tápfeszültség: 200...240 V -15...10%
Névleges kimeneti áram: 11.0 A
Motorteljesítmény: 2.2 kW nagy terhelés esetén
Motorteljesítmény: 3 LE
EMC szűrő: Nincs EMC szűrő
IP védettség: IP20
Bemenetek és kimenetek
Diszkrét bemenetek száma: 7
Diszkrét bemenet típusok: STO biztonságos nyomatéklekapcsolás (24 V DC, impedancia: 1.5 kOhm), DI1...DI6 logikai bemenetek (24 V DC), DI5 programozható impulzus bemenetként (0…30 kHz)
Diszkrét bemenet logika: Pozitív logika (source), Negatív logika (sink)
Diszkrét kimenetek száma: 3
Diszkrét kimenet típusok: Nyitott kollektor DQ+ 0…1 kHz 30 V DC 100 mA, Nyitott kollektor DQ- 0…1 kHz 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenet típusok: AI1 feszültség 0...10 V DC (impedancia: 30 kOhm, felbontás 10 bit), AI2 bipoláris differenciál feszültség +/- 10 V DC (impedancia: 30 kOhm, felbontás 10 bit), AI3 áram 0...20 mA (vagy 4-20 mA, konfigurálható, impedancia: 250 Ohm, felbontás 10 bit)
Analóg kimenetek száma: 1
Analóg kimenet típusa: Szoftveresen konfigurálható áram AQ1: 0...20 mA (impedancia 800 Ohm, felbontás 10 bit), Szoftveresen konfigurálható feszültség AQ1: 0...10 V DC (impedancia 470 Ohm, felbontás 10 bit)
Vezérlési funkciók
Motorvezérlési profilok aszinkron motorokhoz: Feszültség/frekvencia arány 5 ponton, Érzékelő nélküli fluxusvektor vezérlés - standard, Energiatakarékos kvadratikus U/f, Energiatakarékos érzékelő nélküli fluxusvektor vezérlés, Feszültség/frekvencia arány 2 ponton
Szinkronmotor vezérlési profil: Érzékelő nélküli vektoros vezérlés
Maximális kimeneti frekvencia: 0.599 kHz
Gyorsítási és lassítási rámpák: Lineáris, U, S, CUS, Rámpa váltás, Gyorsítási/lassítási rámpa adaptáció, Gyorsítás/lassítás automatikus leállítással DC injektálással
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Négy kvadránsos működés: Igen
Biztonsági funkciók
STO (Safe Torque Off): Igen
SS1 (Safe Stop 1): Igen
SLS (Safely Limited Speed): Igen
Védelmi funkciók
Védelmi típusok: Bemeneti fáziskiesés, Túláram a kimeneti fázisok és föld között, Túlmelegedés elleni védelem, Rövidzárlat a motor fázisok között, Termikus védelem
Fizikai jellemzők
Szélesség: 105.0 mm
Magasság: 143.0 mm
Mélység: 138.0 mm
Tranziens túlnyomaték: 170...200% a névleges motornyomatékhoz képest
Környezeti jellemzők
Üzemi pozíció: Függőleges +/- 10 fok
Környezeti hőmérséklet üzemeltetés során: -10...50°C derating nélkül, 50...60°C derating faktorral
Tárolási hőmérséklet: -25...70°C
