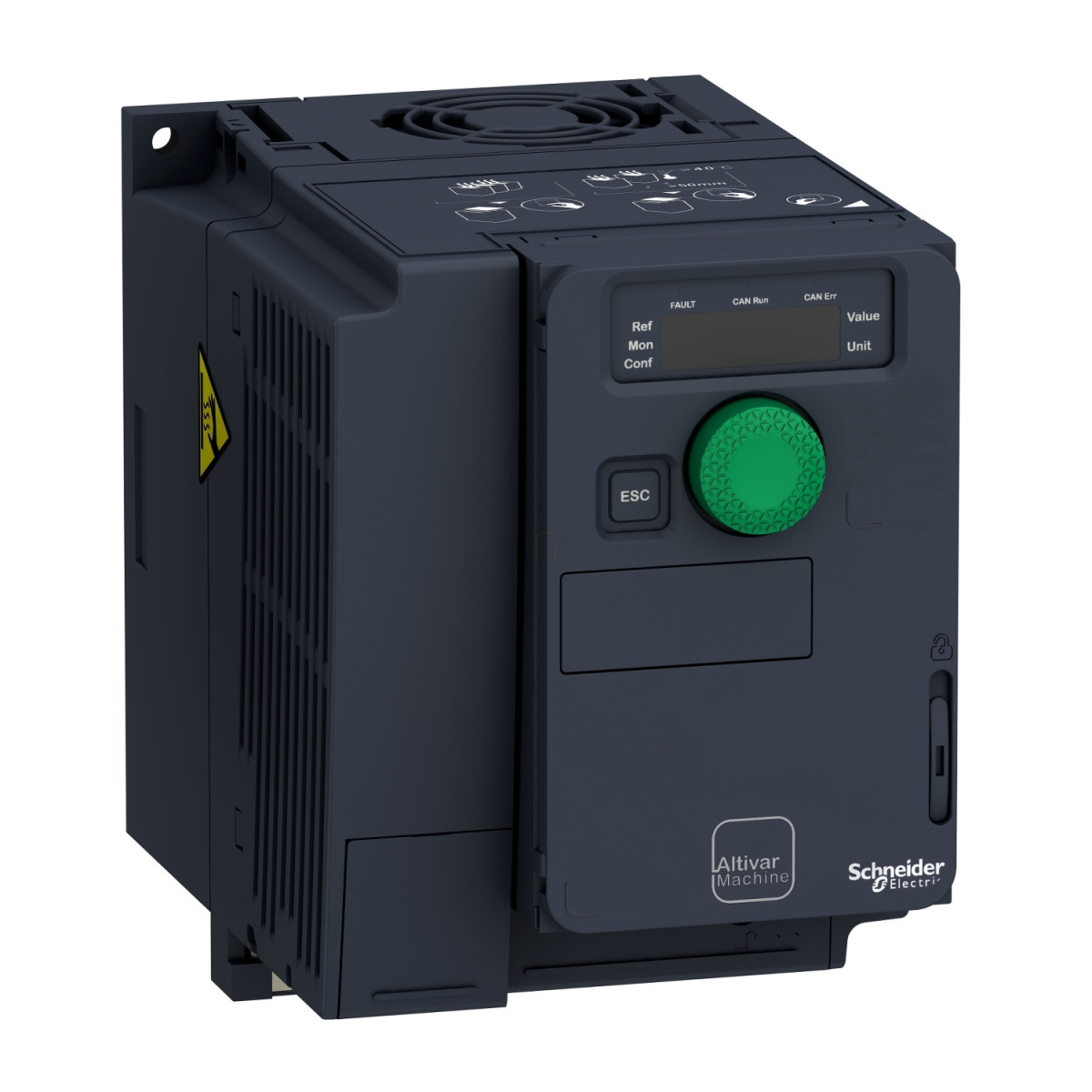

Schneider Electric Altivar Machine 320 - ATV320U15N4C - frekvenciaváltó, 1,5kW, 3f, 400VAC, Modbus/CANopen, IP20, kompakt kivitel műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Termék típusa: Frekvenciaváltó
Speciális alkalmazás: Összetett gépek
Változat: Standard verzió
Kivitel: Kompakt
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs port protokoll: Modbus soros, CANopen
Opcionális kártyák: Kommunikációs modul CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Elektromos jellemzők
Névleges tápfeszültség: 380...500 V -15...+10%
Névleges kimeneti áram: 4,1 A
Motorteljesítmény: 1,5 kW (nagy terhelésű alkalmazásokhoz)
Motorteljesítmény: 2 LE
EMC szűrő: Integrált Class C2 EMC szűrő
IP védettségi fokozat: IP20
Bemenetek/kimenetek
Digitális bemenetek száma: 7
Digitális bemenet típusok:
- STO biztonsági nyomaték kikapcsolás, 24 V DC, impedancia: 1,5 kOhm
- DI1...DI6 logikai bemenetek, 24 V DC (30 V)
- DI5 impulzus bemenetként programozható: 0…30 kHz, 24 V DC (30 V)
Digitális bemenet logika: Pozitív logika (source), Negatív logika (sink)
Digitális kimenetek száma: 3
Digitális kimenet típusok: Open collector DQ+ 0…1 kHz 30 V DC 100 mA, Open collector DQ- 0…1 kHz 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenet típusok:
- AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit
- AI2 bipoláris differenciál feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit
- AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy más minták konfigurálással), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenetek száma: 1
Analóg kimenet típusok:
- Szoftveresen konfigurálható áram AQ1: 0...20 mA impedancia 800 Ohm, felbontás 10 bit
- Szoftveresen konfigurálható feszültség AQ1: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit
Relé kimenetek
Konfigurálható relék: R1A 1 NO, R1B 1 NC, R1C, R2A 1 NO, R2C
Elektromos élettartam: 100000 ciklus
Motorvezérlési jellemzők
Vezérlési módok aszinkron motorra:
- Feszültség/frekvencia arány, 5 pont
- Fluxusvektoros vezérlés szenzor nélkül, standard
- Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f
- Fluxusvektoros vezérlés szenzor nélkül - Energiatakarékos
- Feszültség/frekvencia arány, 2 pont
Vezérlési mód szinkron motorra: Vektoros vezérlés szenzor nélkül
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási és lassítási rámpák: Lineáris, U, S, CUS, rámpaváltás, gyorsítási/lassítási rámpa adaptáció, automatikus megállás DC injektálással
Motor csúszáskompenzáció: Automatikus terheléstől függetlenül, Állítható 0...300%, Nem elérhető feszültség/frekvencia arány esetén (2 vagy 5 pont)
Kapcsolási jellemzők
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz értékelési tényezővel
Névleges kapcsolási frekvencia: 4 kHz
Fékezési módok: DC injektálással, beépített fékellenállás-vezérlő
Fizikai jellemzők
Szélesség: 105,0 mm
Magasság: 142,0 mm
Mélység: 158,0 mm
Nettó tömeg: 1,3 kg
Környezeti feltételek
Üzemi pozíció: Függőleges +/- 10 fok
Működési környezeti hőmérséklet: -10…50 °C értékcsökkentés nélkül, 50…60 °C értékcsökkentési tényezővel
Tárolási hőmérséklet: -25…70 °C
Hűtőlevegő mennyiség: 18,0 m³/h
Biztonsági funkciók
Biztonságos nyomaték kikapcsolás (STO): Igen
Safe Stop 1 (SS1): Igen
Safely Limited Speed (SLS): Igen
Tanúsítványok
CE, ATEX, NOM, GOST, EAC, RCM, KC
