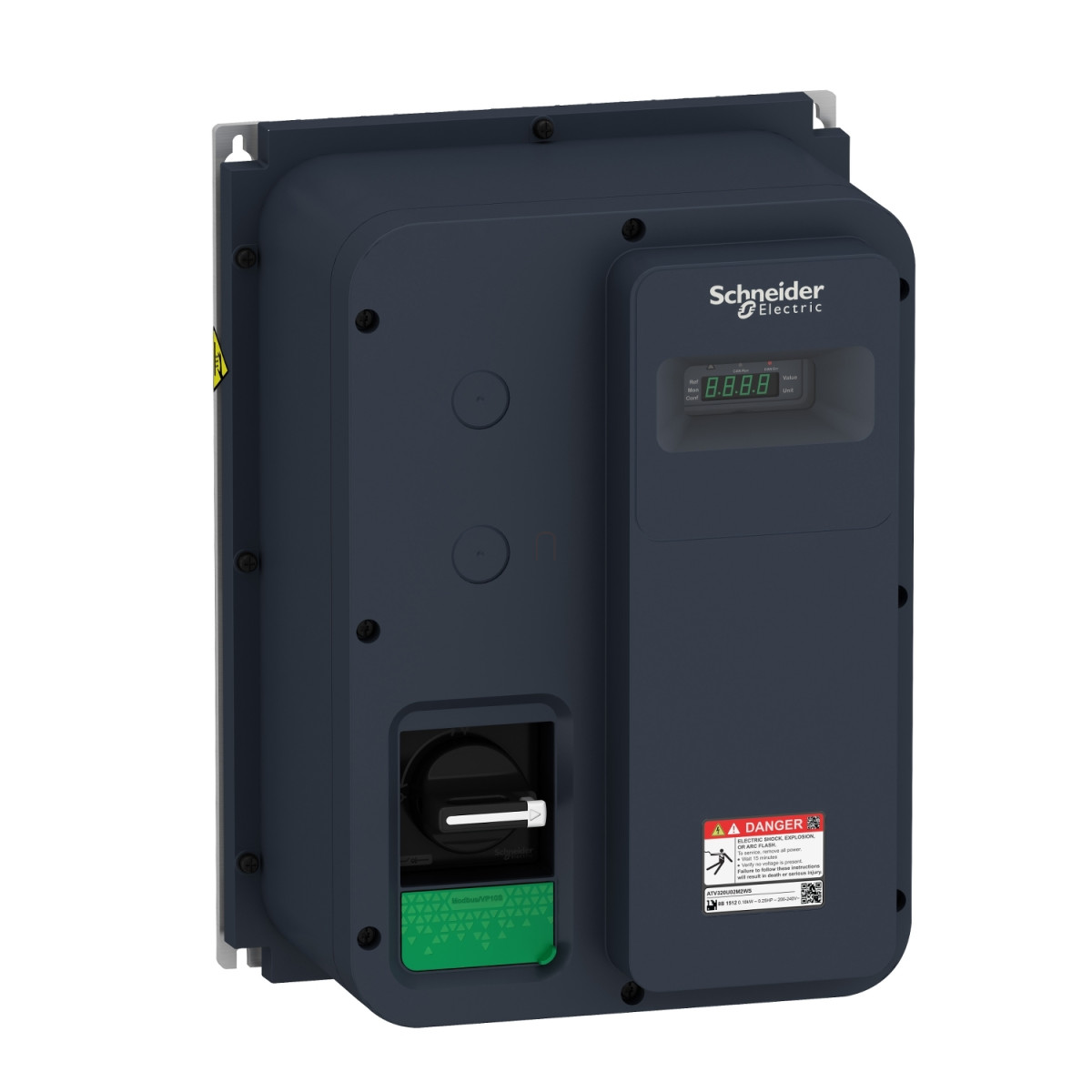

Az Altivar Machine ATV320U04M2WS egy komplex gépekhez tervezett, nagy teljesítményű frekvenciaváltó a Schneider Electric kínálatából. Ez a 0,37 kW-os, IP65 védettségű készülék kifejezetten ipari környezetbe lett tervezve, ahol a por- és nedvességállóság alapvető követelmény. A falra szerelhető, zárt kivitelű egység beépített szakaszoló kapcsolóval rendelkezik, ami növeli a biztonságos üzemeltetés lehetőségeit.
A frekvenciaváltó 200-240 V-os, egyfázisú tápfeszültséggel működik, névleges kimeneti árama 3,3 A. Heavy duty alkalmazásokhoz optimalizálták, ahol a 0,37 kW (0,5 LE) teljesítmény tökéletesen elegendő. Az eszköz számos fejlett motorvezérlési funkciót kínál, többek között feszültség/frekvencia szabályozást (5 pontos vagy 2 pontos karakterisztikával), fluxusvektoros vezérlést szenzor nélkül (standard vagy energiatakarékos üzemmódban), valamint szinkronmotorok szenzor nélküli vektoriális vezérlését. A frekvenciaváltó maximális kimeneti frekvenciája 0,599 kHz, névleges kapcsolási frekvenciája pedig 4 kHz, ami szükség esetén 2-16 kHz között állítható.
Az ATV320U04M2WS kommunikációs lehetőségei rendkívül rugalmasak. Alapkiépítésben Modbus soros és CANopen protokollokat támogat, de különböző kiegészítő kommunikációs modulokkal bővíthető, melyek lehetővé teszik a EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet hálózatokba való integrálást. Ez a sokoldalúság különösen hasznos összetett gépvezérlési és ipari automatizálási rendszerekben, ahol a különböző hálózati protokollok közötti átjárhatóság kulcsfontosságú.
A készülék gazdag I/O készlettel rendelkezik: 7 digitális bemenet (köztük az STO biztonsági funkció, valamint egy impulzusbemenetként is konfigurálható csatorna), 3 digitális kimenet, 3 analóg bemenet és 1 analóg kimenet. Ezek mellett több konfigurálható relékimenet is rendelkezésre áll (R1A, R1B, R1C, R2A, R2C). A digitális bemenetek mind pozitív (source), mind negatív (sink) logikával működtethetők. A készülék analóg bemenetei támogatják a feszültség- és áramjeleket, míg az analóg kimenet szoftveresen konfigurálható áram- vagy feszültségkimenetként. Az ATV320U04M2WS biztonságtechnikai funkciói között megtalálható a Safe Torque Off (STO) és a Safe Stop 1 (SS1), valamint a Safely Limited Speed (SLS) is, ami a korszerű géptervezési követelményeknek megfelelően növeli a működési biztonságot. A beépített védelmi funkciók között szerepel a bemeneti fázisvédelem, a túláramvédelem, a túlmelegedés elleni védelem, a motor fáziszárlat elleni védelem és a hőmegfutás elleni védelem, melyek mind a készülék hosszú távú megbízhatóságát szolgálják.
Schneider Electric Altivar Machine 320 - ATV320U04M2WS - frekvenciaváltó, 0,37kW, 1f, 230VAC, Modbus/CANopen, IP65, szakaszoló kapcsolóval műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Machine ATV320
Termék típusa: Frekvenciaváltó
Alkalmazás: Komplex gépek
Kivitel: Zárt kivitel szakaszoló kapcsolóval
Szerelési mód: Fali szerelés
IP védettség: IP65
Villamos jellemzők
Névleges tápfeszültség: 200...240 V -15...10 %
Névleges kimeneti áram: 3,3 A
Motorteljesítmény: 0,37 kW (heavy duty)
Motorteljesítmény: 0,5 LE
EMC szűrő: Beépített C2 osztályú EMC szűrő
Hálózati frekvencia: 50...60 Hz (±5%)
Maximális kimeneti feszültség: 240 V
Látszólagos teljesítmény: 1,2 kVA 240 V-nál (heavy duty)
Vonali áram: 5,9 A 200 V-nál, 4,9 A 240 V-nál (heavy duty)
Maximális bemeneti áram: 5,9 A
Kommunikáció
Kommunikációs port: Modbus soros, CANopen
Bővítőkártyák: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet kommunikációs modulok
I/O jellemzők
Digitális bemenetek száma: 7
Digitális bemenet típusa: STO biztonságos nyomatékkikapcsolás (24 V DC, impedancia: 1,5 kOhm), DI1...DI6 logikai bemenetek (24 V DC, max. 30 V), DI5 impulzusbemenetként is programozható (0...30 kHz)
Digitális kimenetek száma: 3
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1 feszültség: 0...10 V DC (impedancia: 30 kOhm, felbontás 10 bit), AI2 kétpólusú differenciális feszültség: +/- 10 V DC, AI3 áram: 0...20 mA
Analóg kimenetek száma: 1
Relé kimenetek: R1A, R1B, R1C, R2A, R2C konfigurálható relé logikák, 100000 ciklusú elektromos élettartam
Motorvezérlési jellemzők
Aszinkronmotor vezérlési profil: Feszültség/frekvencia arány 5 pont, fluxusvektoros vezérlés szenzor nélkül (standard), feszültség/frekvencia arány - energiatakarékos (kvadratikus U/f), fluxusvektoros vezérlés szenzor nélkül - energiatakarékos, feszültség/frekvencia arány 2 pont
Szinkronmotor vezérlési profil: Szenzor nélküli vektoriális vezérlés
Maximális kimeneti frekvencia: 0,599 kHz
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz korlátozással
Névleges kapcsolási frekvencia: 4 kHz
Fékezés leálláshoz: DC injektálással
Beépített fékchopper: Igen
Védelmi funkciók
Védelem típusa: Bemeneti fázisvédelem, kimeneti fázisok és föld közötti túláramvédelem, túlmelegedés védelem, motor fáziszárlat elleni védelem, termikus védelem
Biztonsági funkciók: Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS)
Mechanikai jellemzők
Szélesség: 250 mm
Magasság: 340 mm
Mélység: 182 mm
Nettó tömeg: 5,5 kg
Környezeti feltételek
Üzemi pozíció: Függőleges ±10 fok
Működési hőmérséklet: -10...40 °C teljesítménycsökkentés nélkül, 40...60 °C teljesítménycsökkentési tényezővel
Tárolási hőmérséklet: -25...70 °C
Környezeti osztály: IEC 60721-3-3 szerinti 3C3 osztály, IEC 60721-3-3 szerinti 3S2 osztály
Megengedett relatív páratartalom működés közben: EN 60721-3 szerinti 3K5 osztály
