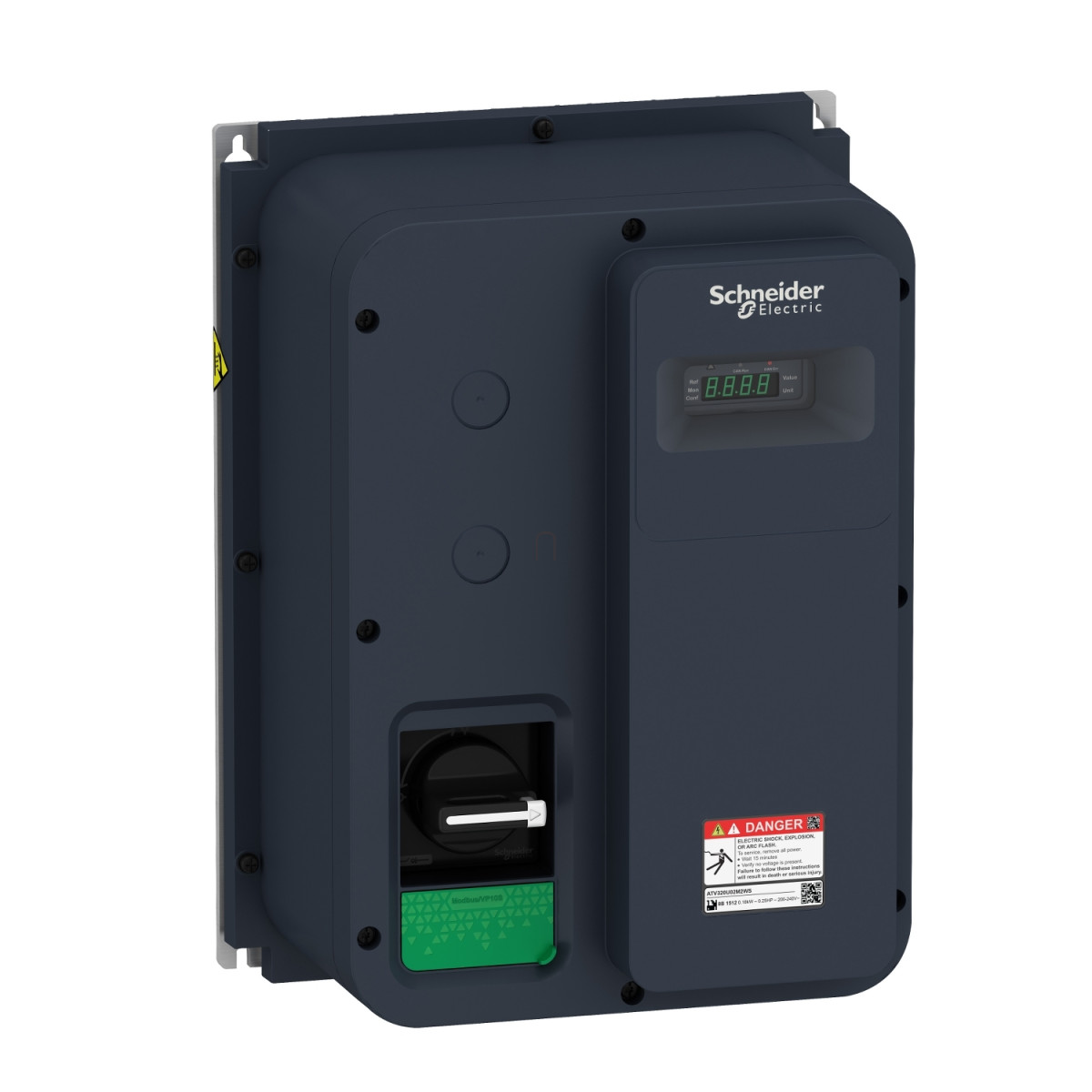

Az Altivar Machine ATV320 frekvenciaváltó sorozat ATV320U02M2WS típusú tagja egy kompakt, IP65 védettségű, változtatható sebességű hajtás, amely kifejezetten komplex gépek motorjainak vezérlésére lett kifejlesztve. Ez a modell falra szerelhető, zárt kivitelű, szakaszoló kapcsolóval ellátott változat, amely ideális olyan környezetekben, ahol a por és nedvesség elleni védelem kulcsfontosságú.
Az ATV320U02M2WS frekvenciaváltó 0,18 kW-os motorteljesítménnyel rendelkezik nehéz üzemi körülményekre méretezve, amely 0,25 lóerőnek felel meg. A készülék egyfázisú, 200-240 V -15...+10% tápfeszültséggel működik, névleges kimeneti árama 1,5 A. A modell rendelkezik integrált Class C2 EMC szűrővel, amely biztosítja az elektromágneses kompatibilitást ipari környezetben is. Az egység maximális kimeneti feszültsége 240 V, látszólagos teljesítménye pedig 0,7 kVA 240 V-on nehéz üzemi körülmények között.
Ez a frekvenciaváltó rendkívül sokoldalú vezérlési lehetőségeket kínál. Aszinkron motorok esetében választható a feszültség/frekvencia arányos szabályozás (5 pontos vagy 2 pontos), fluxusvektor szabályozás szenzor nélkül (standard vagy energiatakarékos), valamint négyzetes U/f karakterisztika energiatakarékos üzemmódban. Szinkronmotorokhoz pedig szenzor nélküli vektorvezérlés áll rendelkezésre. A maximális kimeneti frekvencia 0,599 kHz, a névleges kapcsolási frekvencia 4 kHz, amely 2-16 kHz között állítható (4-16 kHz között derating faktorral). A készülék négynegyedes üzemelést tesz lehetővé, a fékezés leállításig DC injektálással történik, valamint integrált fékchopper is megtalálható benne. A motor csúszáskompenzációja automatikus, a terheléstől függetlenül, és 0-300% között állítható.
A modell gazdag I/O konfigurációval rendelkezik: 7 digitális bemenet (köztük STO biztonsági nyomatékmentes leállítás funkció), 3 digitális kimenet, 3 analóg bemenet (feszültség és áram típusú), valamint 1 szoftveresen konfigurálható analóg kimenet (feszültség vagy áram). A relékimenetek száma és típusa is figyelemreméltó: R1A/R1B/R1C és R2A/R2C konfigurálható relé logikák, különböző elektromos tartóssággal és maximális kapcsolási áramokkal. A kommunikációs lehetőségek terén alapértelmezetten Modbus soros és CANopen protokollokat támogat, de további kommunikációs modulok is használhatók hozzá, mint például CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet.
Az ATV320U02M2WS számos biztonsági funkcióval is rendelkezik, mint a Safe Torque Off (STO), Safe Stop 1 (SS1) és Safely Limited Speed (SLS). A készülék védelmi rendszere kiterjed a bemeneti fázisszakadásra, a kimeneti fázisok és a föld közötti túláramra, túlmelegedésre, motorfázisok közötti rövidzárlatra, valamint hőkioldási védelemre. A készülék méretei: 250 mm szélesség, 340 mm magasság, 182 mm mélység, nettó súlya 5,4 kg. Üzemi hőmérséklet-tartománya -10...40 °C terheléscsökkentés nélkül, 40...60 °C között pedig terheléscsökkentési faktorral. A frekvenciaváltó teljesíti az IEC 61800-5-1 szabvány követelményeit, és számos nemzetközi minősítéssel rendelkezik (CE, ATEX, NOM, GOST, EAC, RCM, KC).
Schneider Electric Altivar Machine 320 - ATV320U02M2WS - frekvenciaváltó, 0,18kW, 1f, 230VAC, Modbus/CANopen, IP65, szakaszoló kapcsolóval műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Terméktípus: Változtatható sebességű hajtás
Speciális alkalmazás: Komplex gépek
Változat: Szakaszoló kapcsolóval
Kiviteli forma: Zárt
Szerelési mód: Falra szerelhető
IP védelmi fokozat: IP65
Kommunikáció
Kommunikációs port protokoll: Modbus soros, CANopen
Opcionális kártyák: Kommunikációs modul (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet)
Hozzáférés módja: Slave CANopen
Elektromos jellemzők
Névleges tápfeszültség: 200...240 V - 15...10 %
Névleges kimeneti áram: 1,5 A
Motorteljesítmény kW: 0,18 kW nehéz üzemre
Motorteljesítmény LE: 0,25 LE
EMC szűrő: Integrált Class C2 EMC szűrő
Vonali áram: 3,4 A 200 V-nál (nehéz üzem), 2,8 A 240 V-nál (nehéz üzem)
Maximális bemeneti áram: 3,4 A
Maximális kimeneti feszültség: 240 V
Látszólagos teljesítmény: 0,7 kVA 240 V-nál (nehéz üzem)
Hálózati frekvencia: 50...60 Hz
Relatív szimmetrikus hálózati frekvenciatűrés: 5 %
Prospektív vonali Isc: 1 kA
Alapterhelés árama magas túlterhelésnél: 4 A
Teljesítmény disszipáció: Saját hűtésű: 17,0 W 200 V-nál, 4 kHz kapcsolási frekvencián
Motor vezérlési funkciók
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány (5 pontos), Szenzor nélküli fluxusvektor-vezérlés (standard), Feszültség/frekvencia arány - Energiatakarékos (négyzetes U/f), Szenzor nélküli fluxusvektor-vezérlés - Energiatakarékos, Feszültség/frekvencia arány (2 pontos)
Szinkron motor vezérlési profil: Szenzor nélküli vektorvezérlés
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsulási és lassulási rámpák: Lineáris, U, S, CUS, Rámpa váltás, Gyorsulás/lassulás rámpa adaptáció, Gyorsulás/lassulás automatikus megállítás DC injektálással
Motor csúszáskompenzáció: Automatikus a terheléstől függetlenül, Állítható 0...300 %, Nem elérhető feszültség/frekvencia arányú vezérlésnél (2 vagy 5 pontos)
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Fékezés leállításig: DC injektálással
Beépített fékchopper: Igen
Tranziens túlnyomaték: 170...200 % a motor névleges nyomatékához képest
I/O és funkciók
Digitális bemenetek száma: 7
Digitális bemenetek típusa: STO biztonsági nyomatékmentes leállítás (24 V DC, impedancia: 1,5 kOhm), DI1...DI6 logikai bemenetek (24 V DC, 30 V), DI5 programozható impulzus bemenetként: 0...30 kHz, 24 V DC (30 V)
Digitális bemenet logika: Pozitív logika (source), Negatív logika (sink)
Digitális kimenetek száma: 3
Digitális kimenetek típusa: Nyitott kollektor DQ+ 0...1 kHz 30 V DC 100 mA, Nyitott kollektor DQ- 0...1 kHz 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit, AI2 bipoláris differenciális feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit, AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy más minták konfigurálás szerint), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenetek száma: 1
Analóg kimenet típusa: Szoftveresen konfigurálható áram AQ1: 0...20 mA impedancia 800 Ohm, felbontás 10 bit, Szoftveresen konfigurálható feszültség AQ1: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit
Relékimenet típusa: Konfigurálható relé logika R1A 1 NO elektromos élettartam 100000 ciklus, Konfigurálható relé logika R1B 1 NC elektromos élettartam 100000 ciklus, Konfigurálható relé logika R1C, Konfigurálható relé logika R2A 1 NO elektromos élettartam 100000 ciklus, Konfigurálható relé logika R2C
Biztonsági funkciók
SLS (Safely Limited Speed): Igen
SS1 (Safe Stop 1): Igen
STO (Safe Torque Off): Igen
Védelmek
Védelmi típusok: Bemeneti fázisszakadás: hajtás, Kimeneti fázisok és föld közötti túláram: hajtás, Túlmelegedés elleni védelem: hajtás, Motorfázisok közötti rövidzárlat: hajtás, Hőkioldási védelem: hajtás
Fizikai jellemzők
Szélesség: 250 mm
Magasság: 340 mm
Mélység: 182.0 mm
Nettó tömeg: 5.4 kg
Környezeti feltételek
Üzemi pozíció: Függőleges +/- 10 fok
Környezeti osztály (üzem közben): Class 3C3 az IEC 60721-3-3 szerint, Class 3S2 az IEC 60721-3-3 szerint
Megengedett relatív páratartalom (üzem közben): Class 3K5 az EN 60721-3 szerint
Túlfeszültségi kategória: III
Szabályozási hurok: Állítható PID szabályozó
Sebességpontosság: +/- 10 % névleges csúszás 0,2 Tn - Tn
Szennyezettségi fokozat: 3
Környezeti levegő szállítási hőmérséklete: -25...70 °C
Környezeti üzemi hőmérséklet: -10...40 °C terheléscsökkentés nélkül, 40...60 °C terheléscsökkentési faktorral
Környezeti tárolási hőmérséklet: -25...70 °C
