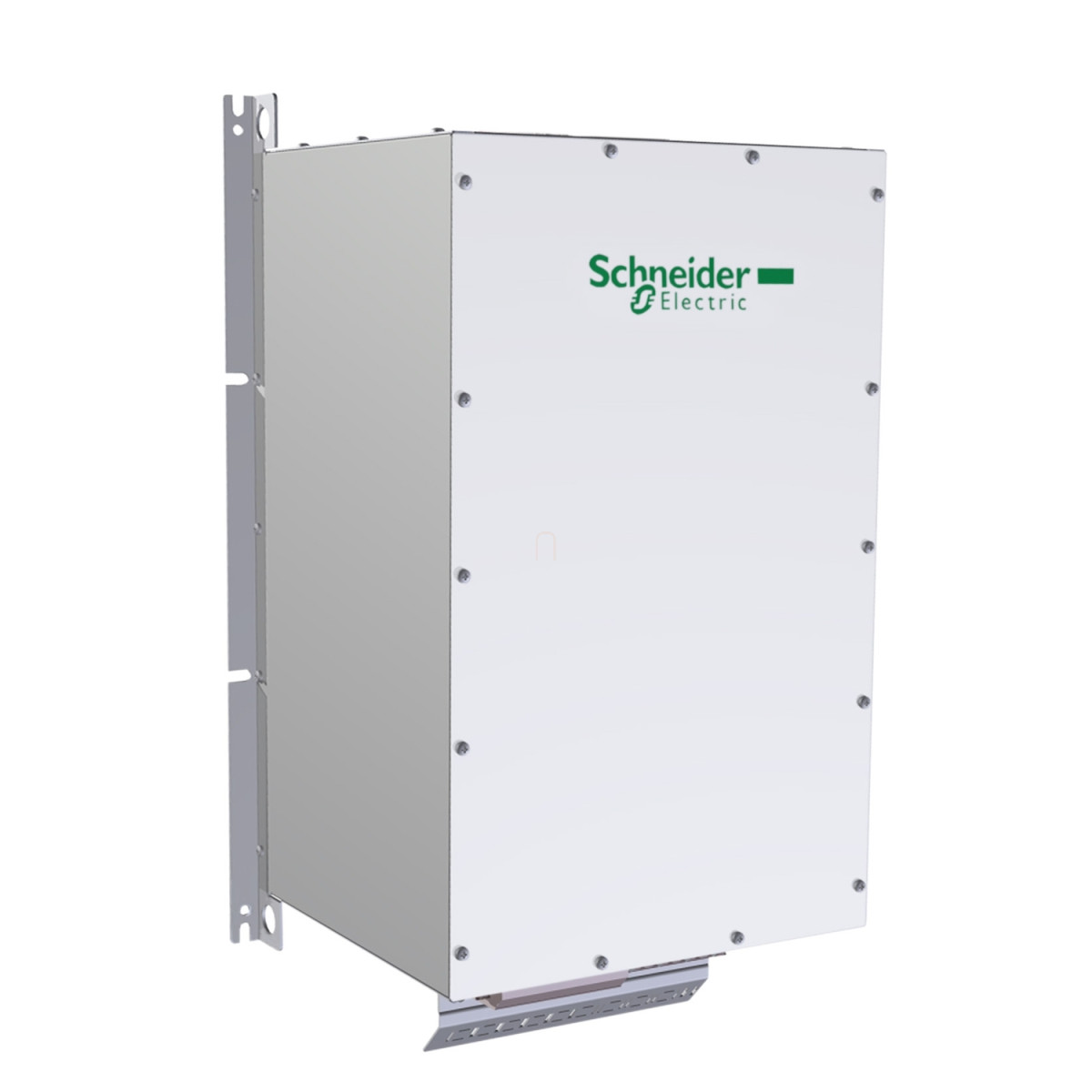

A Schneider Electric VW3A46111 egy kiváló minőségű passzív szűrő, amelyet kifejezetten változtatható fordulatszámú hajtások harmónikus áramainak csökkentésére terveztek. Ez a 105A névleges kimeneti áramerősségű eszköz tökéletes kiegészítője az Altivar termékcsaládnak, beleértve az Altivar Process ATV600, ATV900, valamint az Altivar 61 és Altivar 71 sorozatú frekvenciaváltókat.
A VW3A46111 passzív szűrő 400V ±10% névleges tápfeszültséggel és 50Hz ±2% tápellátási frekvenciával működik. Az eszköz kiemelkedő hatékonyságot biztosít, hiszen 98%-os hatásfokkal üzemel, miközben mindössze 488W hőveszteséget produkál. A bemeneti névleges áram 101A, míg a kimeneti 105A. Fontos kiemelni, hogy a szűrő képes kezelni a névleges áram 1,5-szeresét is, maximum 60 másodperc időtartamig, így átmeneti túlterheléskor is megbízható működést biztosít.
A VW3A46111 szűrő különösen hatékony a harmonikus torzítás csökkentésében. A teljes harmonikus torzítás (THDI) értéke változó a különböző frekvenciaváltó típusoknál: az Altivar 61W, ATV650, ATV630, ATV950 és ATV930 modelleknél 55 kW/75 LE motorteljesítménnyel mindössze 10%, míg az Altivar 61H, 71H és 71W modelleken 16% THDI értéket biztosít. A teljesítménytényező (cos phi) értéke szintén kiemelkedő: 100%-os vonali áramnál 0,99, 75%-os vonali áramnál 0,85, 150%-os vonali áramnál pedig 1,0, ami jelentősen javítja az elektromos rendszer hatékonyságát. Az elektromos csatlakozás az A, B terminálok esetén 2,5 mm² keresztmetszetű vezetékekkel, míg az X1-1...X2-3 terminálok esetén 10...70 mm² keresztmetszetű vezetékekkel valósítható meg.
A VW3A46111 szűrő rendkívül robosztus kialakítású, IP20 védelmi fokozattal rendelkezik, de enclosure mounting esetén akár IP55 védettség is elérhető. Az üzemi környezeti hőmérséklet tartománya 5-45°C között van áramcsökkentés nélkül, míg 45-60°C között 3% per °C áramcsökkentéssel üzemeltethető. A relatív páratartalom tekintetében 5-85% között kondenzáció nélkül használható. Rezgésállósága is kiemelkedő: 5-13,2 Hz frekvenciatartományban 2 mm csúcstól-csúcsig, 13,2-150 Hz között pedig 0,7 g gyorsulás mellett is megbízhatóan működik az IEC 60068-2-6 szabványnak megfelelően. A szűrő F szigetelési osztállyal rendelkezik, és kizárólag függőleges pozícióban szerelhető. A termék nettó tömege 74 kg, méretei pedig 685 mm magasság, 370 mm szélesség és 333 mm mélység (C×B×A). Az eszköz tengerszint feletti 1000 m magasságig használható áramcsökkentés nélkül, 1000-4000 m között pedig 5% per 1000 m áramcsökkentéssel üzemeltethető.
Schneider Electric Altivar 71 - VW3A46111 - frekvenciaváltó kiegészítő, passzív szűrő, 105A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Általános adatok
Termék vagy komponens típusa: Passzív szűrő
Termékspecifikus alkalmazás: Harmonikus áramok csökkentése
Kompatibilitás
Kompatibilitási tartomány: Altivar Process ATV600, Altivar Process ATV900, Altivar 61, Altivar 71
Elektromos adatok
Névleges tápfeszültség: 400 V +/- 10%
Tápellátási frekvencia: 50 Hz +/- 2%
Névleges áram: 101 A bemenet, 105 A kimenet
Hálózati fázisok száma: 3 fázis
Teljes harmonikus torzítás (THDI): 10% ATV61W, ATV650, ATV630, ATV950, ATV930 változtatható fordulatszámú hajtásoknál 55 kW/75 LE motorteljesítménnyel; 16% ATV61H, ATV71H, ATV71W változtatható fordulatszámú hajtásoknál 55 kW/75 LE motorteljesítménnyel
Maximális áram: 1,5 x névleges áram (időtartam = 60 s)
Hatásfok: 98%
Hőveszteség: 488 W
Teljesítménytényező (cos phi): 1 (a vonali áram 150%-ánál), 0,85 (a vonali áram 75%-ánál), 0,99 (a vonali áram 100%-ánál)
Elektromos csatlakozás: A, B terminál, csatlakozókapacitás: 2,5 mm²; X1-1...X2-3 terminál, csatlakozókapacitás: 10...70 mm²
Elektromos szigetelési osztály: F osztály
Környezeti feltételek
IP védettségi fokozat: IP20, IP55 (beépített kivitel)
Rezgésállóság: 2 mm csúcstól-csúcsig (f= 5...13,2 Hz) az IEC 60068-2-6 szerint, 0,7 g (f= 13,2...150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5...85% kondenzáció nélkül
Környezeti üzemi hőmérséklet: 45...60°C (3% per °C áramcsökkentéssel), 5...45°C (áramcsökkentés nélkül)
Környezeti tárolási hőmérséklet: -25...55°C eredeti csomagolásban, -25...65°C szállítás közben
Üzemi tengerszint feletti magasság: <= 1000 m áramcsökkentés nélkül, > 1000...4000 m 5% per 1000 m áramcsökkentéssel
Szabványok
IEC 61000-3-4, IEC 61000-3-2, IEC 61000-3-12, IEC 61000-2-2, G5/4 mérnöki ajánlás, IEC 61000-2-4
Fizikai jellemzők
Nettó tömeg: 74 kg
Méretek (mm): A=333, B=370, C=685, D=736.8, E1=212, E2=240, E3=212, F=393, G=418, H=598
Méretek (hüvelyk): A=13.11, B=14.57, C=26.97, D=29.00, E1=8.35, E2=9.45, E3=8.35, F=15.47, G=16.46, H=23.54
Szerelési követelmények
Szerelési pozíció: Kizárólag függőleges szerelés
