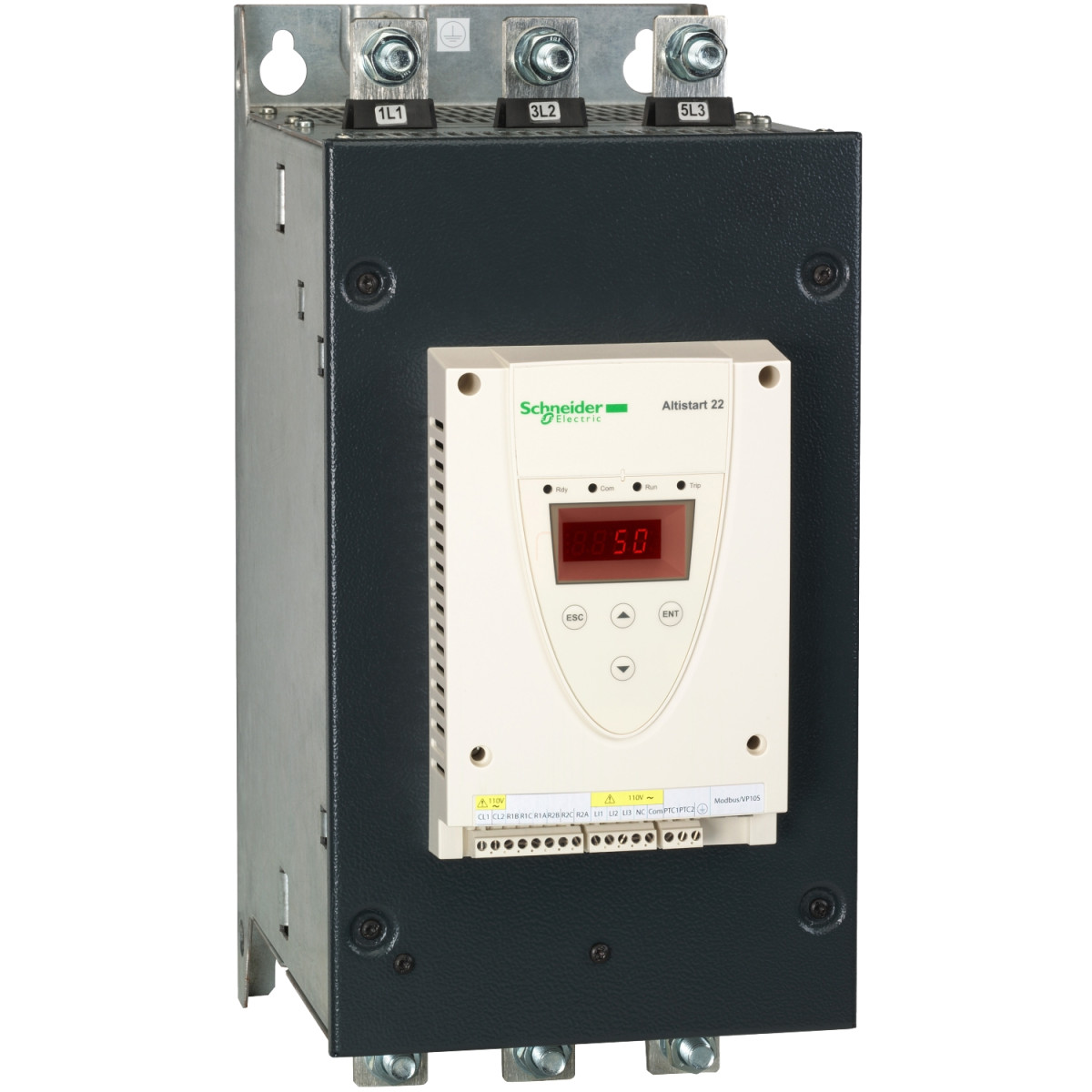

Az Altistart 22 sorozatú ATS22C41S6 lágyindító a Schneider Electric kínálatának egyik professzionális tagja, amelyet kifejezetten nagy teljesítményű aszinkronmotorok lágy indítására és leállítására terveztek. Ez a típus 110-250kW teljesítménytartományban használható, és elsősorban szivattyú és ventilátor alkalmazásokhoz optimalizált, ahol a motorok kíméletes indítása és leállítása kiemelten fontos.
Az ATS22C41S6 lágyindító háromfázisú, 230-600V közötti tápfeszültséggel működtethető, és beépített bypass funkcióval rendelkezik, ami jelentősen csökkenti az eszköz üzemi hőveszteségét és növeli az élettartamát. A berendezés névleges áramerőssége 410A, gyárilag 361A-re van beállítva, és az áramerősség 0,4-1 Icl között állítható. A szabályozás nyomatékvezérléssel történik, a maximális áram 3,5 In értékre korlátozásával, ami ideális megoldás a hirtelen áramfelvétel által okozott mechanikai sokk elkerülésére.
A lágyindító többféle védelmi funkcióval rendelkezik: fázisvédelem, motor túlmelegedés elleni védelem, és magának az indítónak a túlmelegedés elleni védelme. A termék IP00 védettségi fokozatú, ami azt jelenti, hogy megfelelő szekrénybe kell beépíteni a biztonságos használat érdekében. A berendezés hűtése kényszerkonvekcióval történik, és vertikális helyzetben (+/- 10°) kell felszerelni a megfelelő légáramlás biztosításához. A zajszintje 56 dB, ami ipari környezetben elfogadható érték.
A vezérlőáramkör 230V AC feszültséggel működik, és mindössze 20W teljesítményt fogyaszt. A lágyindító két relékimenettel rendelkezik, amelyek segítségével különböző állapotjelzések adhatók, mint például futás, riasztás, hiba, megállás, indítás vagy készenlét. Ezen kívül három diszkrét logikai bemenettel is rendelkezik, amelyek pozitív logikával működnek, és 24V DC feszültséget igényelnek. A kommunikációs lehetőségek terén Modbus protokollt használ, RJ45 csatlakozóval és RS485 multidrop fizikai interfésszel, amely akár 31 eszköz csatlakoztatását is lehetővé teszi.
A berendezés méreteiben is impozáns: 425 mm magas, 206 mm széles és 299 mm mély, 33 kg tömegű. Széles környezeti működési tartományban használható: -10 és +40 °C között derating nélkül, 40-60 °C között pedig 2,2% per °C áramcsökkentéssel. Az eszköz megfelel a vonatkozó IEC 60947-4-2 szabványnak és rendelkezik UL, CSA, CCC, C-Tick és GOST tanúsítványokkal is. Fontos megjegyezni, hogy a termék 2025. október 31-én kifuttatásra kerül, és 2035. június 29-ig biztosított a szerviz támogatás.
Schneider Electric Altistart 22 - ATS22C41S6 - lágyindító, 410A, 3f, 208…600VAC, 230VAC vezérlőfeszültség, Modbus RTU műszaki adatok
Fő jellemzők
Termékcsalád: Altistart 22
Termék típusa: Lágyindító
Rendeltetés: Aszinkron motorokhoz
Alkalmazási terület: Szivattyúk és ventilátorok
Komponens név: ATS22
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 230...600 V - 15...10 %
Motorteljesítmény: 110 kW 230 V-nál, 220 kW 400 V-nál, 220 kW 440 V-nál, 250 kW 500 V-nál
Gyári árambeállítás: 361 A
Teljesítményveszteség: 177 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítás típusa: Nyomatékvezérelt indítás (áramkorlátozás 3,5 In értékre)
Indító névleges árama: 410 A motorellátó hálózatba kötve standard alkalmazásoknál
IP védettségi fokozat: IP00
Kiegészítő jellemzők
Szerelési mód: Hűtőbordával
Rendelkezésre álló funkciók: Belső bypass
Tápfeszültség tartomány: 195…660 V
Tápfrekvencia: 50...60 Hz - 10...10 %
Hálózati frekvencia: 45...66 Hz
Készülékcsatlakozás: Motor tápvezetékében
Vezérlőáramkör feszültsége: 230 V - 15...10 % 50/60 Hz
Vezérlőáramkör fogyasztása: 20 W
Diszkrét kimenetek száma: 2
Diszkrét kimenet típusa: R1 relékimenet 230 V (futás, riasztás, hiba, leállítva, nincs leállítva, indítás, készenlét) váltóérintkezővel; R2 relékimenet 230 V (futás, riasztás, hiba, leállítva, nincs leállítva, indítás, készenlét) váltóérintkezővel
Minimális kapcsolási áram: 100 mA 12 V DC-nél (relékimenetek)
Maximális kapcsolási áram: 5 A 250 V AC ohmos terhelésnél, 5 A 30 V DC ohmos terhelésnél, 2 A 250 V AC induktív terhelésnél (0,4 20 ms), 2 A 30 V DC induktív terhelésnél (7 ms)
Diszkrét bemenetek száma: 3
Diszkrét bemenet típusa: (LI1, LI2, LI3) logikai, 5 mA 4,3 kOhm
Diszkrét bemeneti feszültség: 24 V <= 30 V
Diszkrét bemenet logikája: Pozitív logika LI1, LI2, LI3 0 állapotban: < 5 V és <= 2 mA, 1 állapotban: > 11 V, >= 5 mA
Kimeneti áram: 0,4...1 Icl állítható
PTC szonda bemenet: 750 Ohm
Kommunikációs protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Telepíthető készülékek száma: 31
Védelem típusa: Fázisvédelem a vonalon, Túlmelegedés elleni védelem: motor, Túlmelegedés elleni védelem: indító
Jelölés: CE
Hűtés típusa: Kényszerkonvekció
Működési pozíció: Függőleges +/- 10 fok
Magasság: 425 mm
Szélesség: 206 mm
Mélység: 299 mm
Nettó tömeg: 33 kg
Motor teljesítménytartomány AC-3: 110…220 kW 380…440 V 3 fázisnál, 110…220 kW 200…240 V 3 fázisnál, 250…500 kW 480…500 V 3 fázisnál
Környezeti jellemzők
Elektromágneses kompatibilitás: Vezetett és sugárzott emissziók A szint az IEC 60947-4-2 szerint, Csillapított rezgőhullámok 3-as szint az IEC 61000-4-12 szerint, Elektrosztatikus kisülés 3-as szint az IEC 61000-4-2 szerint, Elektromos tranziens immunitás 4-es szint az IEC 61000-4-4 szerint, Sugárzott rádiófrekvenciás immunitás 3-as szint az IEC 61000-4-3 szerint, Feszültség/áramimpulzus 3-as szint az IEC 61000-4-5 szerint
Szabványok: IEC 60947-4-2
Termék tanúsítványok: UL, CSA, CCC, C-Tick, GOST
Rezgésállóság: 1 gn (f= 13…200 Hz) az IEC 60068-2-6 szerint, 1,5 mm (f= 2…13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Zajszint: 56 dB
Szennyezési fokozat: 2-es szint az IEC 60664-1 szerint
Relatív páratartalom: 0…95 % kondenzáció vagy csepegő víz nélkül az IEC 60068-2-3 szerint
Környezeti hőmérséklet működés közben: -10…40 °C (derating nélkül), 40…60 °C (áramerősség csökkentés 2,2 % per °C)
Környezeti hőmérséklet tároláskor: -25…70 °C
Üzemeltetési magasság: <= 1000 m derating nélkül, > 1000...< 2000 m 2,2% áramerősség csökkentés minden további 100 m-re
