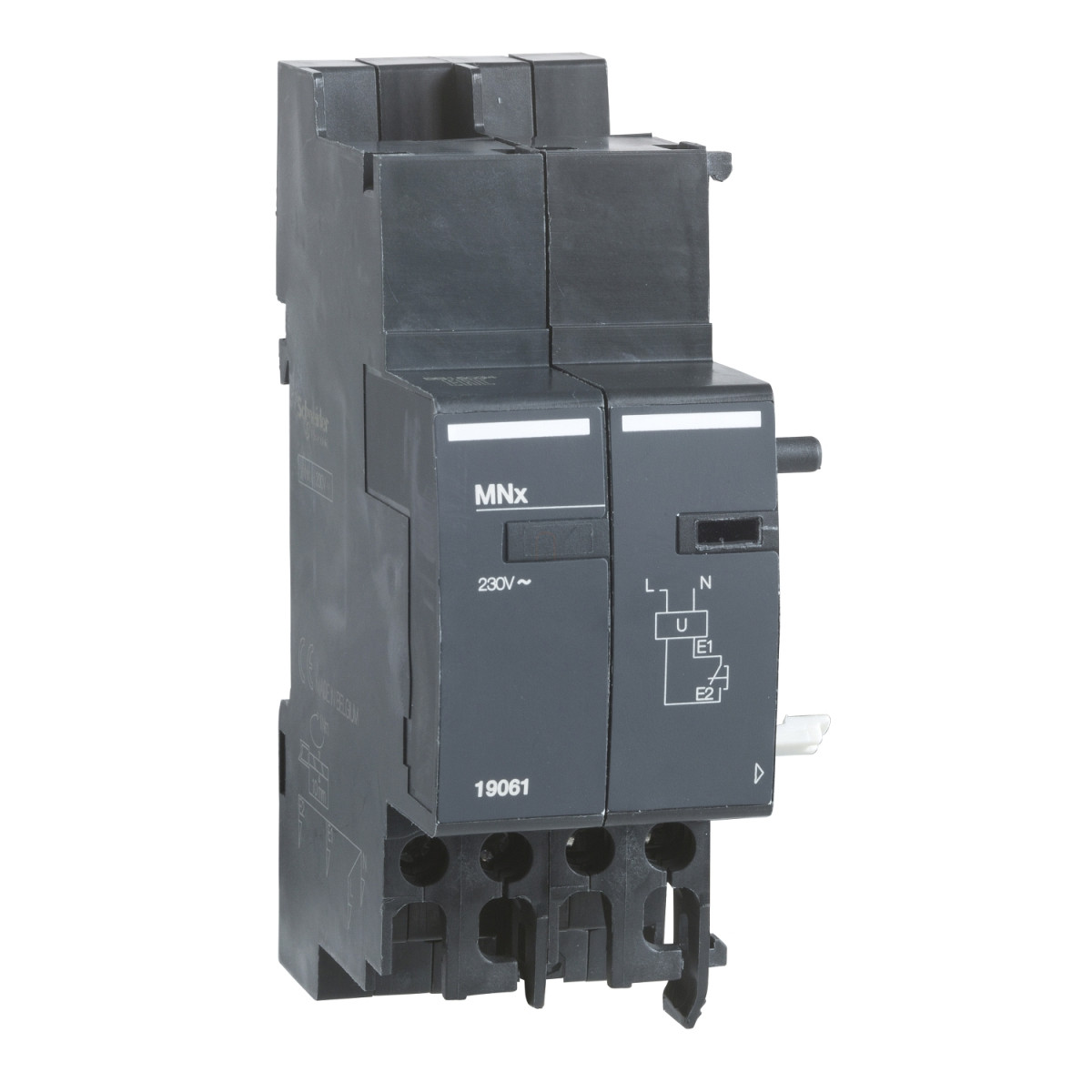

A Schneider Electric Acti9 NG125 sorozatú MNx nullfeszültség kioldó (19061) egy professzionális minőségű elektromos biztonsági eszköz, amely elsősorban ipari és kereskedelmi elektromos rendszerek túláram- és rövidzárlat-védelmére szolgál. Ez a speciális kiegészítő komponens a 220-240 V AC 50/60 Hz tartományban működik, és kiemelt szerepet játszik a villamos berendezések védelmi rendszerében.
Az MNx nullfeszültség kioldó az Acti9 NG125 termékcsaládhoz tartozik, és tökéletesen kompatibilis számos más Schneider Electric termékkel, köztük az Acti9 Vigi NG125, Acti9 NG125LMA, Acti9 NG125NA és az alapvető Acti9 NG125 típusokkal. Ez a kioldó egység szabványos vezérlési típussal rendelkezik, és mindössze 4 darab 9 mm-es modulhelyet foglal el a DIN sínen, így hatékony helykihasználást tesz lehetővé a kapcsolószekrényben. A termék 19061-es cikkszámon érhető el, és a Schneider Electric megbízható gyártási technológiájával készül.
A készülék műszaki paraméterei között szerepel a 690 V AC 50/60 Hz névleges szigetelési feszültség (Ui) és a 8 kV névleges lökőfeszültség állóság (Uimp), amelyek megfelelnek az EN/IEC 60947-2 szabvány előírásainak. A termék rendelkezik működésjelzővel, amely vizuálisan jelzi az eszköz állapotát. A beépítése egyszerű: 35 mm-es szimmetrikus DIN sínre rögzíthető, fix szerelési móddal. Méretei kompaktak: 109 mm magas, 36 mm széles és 55 mm mély. Az elektromos élettartama pedig 10000 kapcsolási ciklus az EN/IEC 60947-2 szabvány szerint.
A csatlakoztatás rugalmas lehetőségeket kínál: a lapcsatlakozók különböző méretű és típusú vezetékekhez használhatók. A termék elfogad 1 darab 0,5-2,5 mm² merev vezetéket, 1 darab 0,5-1,5 mm² hajlékony vezetéket, 1 darab 0,5-1,5 mm² érvéghüvelyes hajlékony vezetéket, valamint 2 darab 2,5 mm² hajlékony vagy merev vezetéket, illetve 2 darab 1,5 mm² érvéghüvelyes hajlékony vezetéket is. A vezetékek csupaszolási hossza 10 mm, a csatlakozók meghúzási nyomatéka pedig 1 N.m. Ezek az értékek biztosítják a megfelelő és megbízható elektromos csatlakozást hosszú távon is.
A termék IP20 B és IP4 védelmi szinttel rendelkezik az EN/IEC 60947-2 szabványnak megfelelően, ami megfelelő védelmet nyújt a por és nedvesség ellen. Környezeti paraméterei között szerepel a 3-as szennyezettségi fokozat, a II-es túlfeszültségi kategória, valamint a 2-es tropikalizációs érték az EN/IEC 60947-2 szabvány szerint. A készülék 95%-os relatív páratartalomig használható 55 °C-on, és széles működési hőmérséklet-tartománnyal rendelkezik: -25 és +60 °C között üzemeltethető, tárolási hőmérséklet-tartománya pedig -40 és +85 °C között van. Ezek a paraméterek biztosítják, hogy a termék extrém környezeti körülmények között is megbízhatóan működjön.
Schneider Electric Acti 9 NG125 - 19061 - MNx nullfeszültség kioldó, NG125, 220 - 240VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Termék vagy komponens típusa: Nullfeszültség kioldó
Eszköz rövid neve: MNx
Vezérlőáramkör feszültsége: 220...240 V AC 50/60 Hz
Vezérlési típus: Szabványos
9 mm-es modulszélesség: 4
Kiegészítő információk
Kompatibilitás: Acti9 Vigi NG125, Acti9 NG125LMA, Acti9 NG125NA, Acti9 NG125
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges lökőfeszültség állóság: 8 kV az EN/IEC 60947-2 szerint
Helyi jelzés: Működésjelző
Szerelési mód: Fix
Szerelési tartó: 35 mm szimmetrikus DIN sín
Méretek és tulajdonságok
Magasság: 109 mm
Szélesség: 36 mm
Mélység: 55 mm
Elektromos élettartam: 10000 ciklus az EN/IEC 60947-2 szerint
Csatlakozások
Lapcsatlakozó - 1 vezeték 0,5...2,5 mm² - merev
Lapcsatlakozó - 1 vezeték 0,5...1,5 mm² - hajlékony
Lapcsatlakozó - 1 vezeték 0,5...1,5 mm² - hajlékony érvéghüvellyel
Lapcsatlakozó - 2 vezeték 2,5 mm² - hajlékony
Lapcsatlakozó - 2 vezeték 2,5 mm² - merev
Lapcsatlakozó - 2 vezeték 1,5 mm² - hajlékony érvéghüvellyel
Vezeték csupaszolási hossz: 10 mm
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Szabványok: EN/IEC 60947-2
IP védettségi fokozat: IP20 B az EN/IEC 60947-2 szerint
IP4 az EN/IEC 60947-2 szerint
Szennyezettségi fok: 3 az EN/IEC 60947-2 szerint
Túlfeszültségi kategória: II
Tropikalizáció: 2 az EN/IEC 60947-2 szerint
Relatív páratartalom: 95% 55 °C-on
Környezeti levegő hőmérséklet üzemelés közben: -25...60 °C
Környezeti levegő hőmérséklet tárolás során: -40...85 °C
